概 述

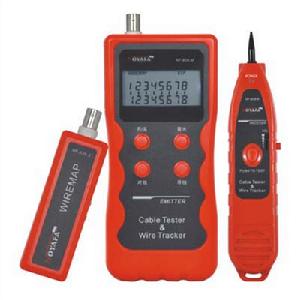

諾方舟精明鼠NF-838NF-838型多用途LCD線纜測試 & 查線器是本公司最新研發出來的一款具有更多新型功能的查線器。本產品由發射器(NF-838-M)簡稱
發射器, 接收器(NF-838-R)簡稱接收器和遠端識別器(NF-838-S)簡稱
遠端識別器組成。該新型儀表外觀流暢, 手感好和貼心的人性化設計。
它具有尋線、對線及線路狀態測試三大功能, 具有快捷、準確的特點,
是通信線路, 綜合布線線路等弱電系統安裝、維護工程技術人員的實
用工具。廣泛套用於電話系統, 計算機網路及其它涉及金屬導線線路
等領域。
產品特性
● LCD液晶屏, 顯示效果更直觀形象, 更清晰。
● 可以在連線任何型號乙太網交換機/路由器/PC終端開機的情況下直
接找線。
● 可檢測5E, 6E, 電話線, 同軸電纜, USB線, 1394線等多種線纜測試
故障。
● 可直接尋找5E, 6E, 電話線, 同軸電纜, USB線, 1394線等多種線纜。
● 含有RJ45/RJ11/BNC/USB/1394等多種接口, 無需複雜轉換。
● 可選開/關機功能和開關背光顯示。
● 各種線路狀態聲音提示功能。
● 9V電池供電, 低電壓提示功能。
技術指標
(1). 外形尺寸
發射器: 185X80X32mm; 接收器: 218X46X29mm;
遠端識別器: 107X30X24mm
(2). 電源，2節9V疊層電池
(3). 顯示，大螢幕LCD斷碼顯示(有效視區54X26mm)
(4). 測試電纜類型，RJ45/RJ11/BNC/USB/1394等多種類型
(5). 探測電纜類型，RJ45/RJ11/BNC/USB/1394及各種金屬導線等
(6). 工作環境溫度，-10℃ ~ +60℃
(7). 信號傳輸距離，大於3km
(8). 線序和電纜故障定位，故障檢測, 開路, 短路, 反接, 交叉和串繞
功能
NF-308型多用途網路線纜測試 & 查線儀是本公司最新研發出來的一款具有更多新型功能的線纜測試和查線儀表。本設備由主測試器(NF-308),接收器(NF-838-R)和遠端識別器三部分組成。該新型儀表外觀流暢, 手感好和貼心的人性化設計。它具有尋線、對線及線路狀態測試三大功能，具有快捷、準確的特點, 是通信線路, 綜合布線, 線路等弱電系統安裝、維護工程技術人員的實用工具。廣泛套用於電話系統, 計算機網路及其它涉及金屬導線線路等領域。
技術指標：
諾方舟精明鼠NF-308(1). 外形尺寸:主測試器:185X105X50mm; 接收器:218X46X29mm。(2). 電源:主測試器:9V疊層電池; 接收器:9V疊層電池。
(3). 顯示:專用4X16字元大螢幕LCD點陣(有效視區61.6X25.2mm)。
(4). 測試電纜類型:STP/UTP 雙絞線，同軸電纜，電話線。
(5). 探測電纜類型:可直接尋找5E, 6E, 電話線, 同軸電纜, USB線等多種線纜。
(6). 工作環境溫度:-10℃ ~ +60℃。
(7). 測試儀器口和探頭:
主測試器:RJ45主連線埠(MAIN),RJ45 副連線埠(LOOPBACK),
RJ45尋線連線埠; 接收器探頭;遠端識別器RJ45連線埠(R)
附加BNC及RJ11轉換器可測量同軸電纜, 電話線連通性。
(8). 雙絞線長度測量: 範圍: 1-350米(3-1200英尺)
校準精度: 3%(+/-0.5M, 或+/-1.5ft)。(校準電纜>5米)
出廠精度: 5%(+/-0.5M, 或+/-1.5ft)。(AMP, AT&T5類線)
顯示: 米或英尺。
(9). 長度校準
用戶可用已知長度的電纜線, 自設校準係數, 校準線纜長度大於5米。
(10).線序和電纜故障定位:故障檢測, 開路, 短路, 反接, 交叉和串繞。
(11).電纜定位:8個遠端被動測試插口(ID1-ID8)。
(12).自動延時關機時間:30分鐘不操作。
功能特點：
◆單人即可進行線纜的連通性測試。
◆可直接尋找5E, 6E, 電話線, 同軸電纜, USB線等多種線纜。
◆可檢測5E、6E、同軸電纜及電話線的接線故障, 包括: 開路,
短路, 跨接, 反接和串繞。
諾方舟精明鼠NF-308◆接線/連線錯誤的定位。◆測量線纜長度, 並確定開路、短路的距離。
◆電纜長度動態校準功能, 使長度測量精度高達97%。
◆簡單易用, 大螢幕顯示使測試結果一目了然。
◆便於攜帶, 電池壽命長(待機50小時)。
◆自動延時關機和背光顯示。
◆有無插上遠端識別器均可進行長度和配對的測量。
◆電纜定位, 8個遠端被動測試插口(識別號1D1-ID8)。
◆遠端識別器具單頻提示功能。
◆自檢功能, 能自動補償電池電量變化, 環境溫度變化的影響。
◆單片機軟體看門狗設計, 運行可靠。
典型套用：
◆電信網路線路工程和日常維修工作
◆計算機網路線路工程
◆其它金屬導線線路工程和維護工作
區別
NF-8208型多用途網路線纜測試 & 查線儀是本公司最新研發出來的一款具有更多新型功能的線纜測試和查線儀表。本設備由主測試器(NF-8208)。
技術指標：
諾方舟精明鼠NF-8208(1). 外形尺寸:主測試器:180X80X40mm; 接收器:218X46X29mm。(2). 電源:主測試器:4節五號電池; 接收器:9V疊層電池。
(3). 測試電纜類型:STP/UTP 雙絞線, 同軸電纜, 電話線。
(4). 探測電纜類型:STP/UTP 雙絞線, 同軸電纜, 電話線及各種金屬導線等。
(5). 工作環境溫度:-10℃ ~ +60℃。
(6). 測試儀連線埠和探頭:
主測試器:RJ45主連線埠(MAIN), RJ45 副連線埠(LOOPBACK),RJ45尋線連線埠(SCAN);
接收端探頭遠端識別器RJ45連線埠(R)
附加BNC及RJ11轉換器可測量同軸電纜, 電話線連通性。
(7). 雙絞線長度測量: 範圍: 1-350米(3-1200英尺)
校準精度: 3%(+/-0.5M, 或+/-1.5ft)。(校準電纜>5米)
出廠精度: 5%(+/-0.5M, 或+/-1.5ft)。(AMP, AT&T5類線)
顯示: 米或英尺。
(8).線序和電纜故障定位:故障檢測, 開路, 短路, 反接, 交叉和串繞。
(9).電纜定位:8個遠端被動測試插口(ID1-ID8)。
(10).自動延時關機時間:30分鐘不操作。
功能特點：
◆單人即可進行線纜的連通性測試。
◆音頻探測及尋線功能。
◆可檢測5E、6E、同軸電纜及電話線的接線故障,
包括: 開路, 短路, 跨接, 反接和串繞。
◆接線/連線錯誤的定位。
◆測量線纜長度, 並確定開路、短路的距離。
◆電纜長度動態校準功能, 使長度測量精度高達97%。
◆簡單易用, 大螢幕顯示使測試結果一目了然。
◆便於攜帶, 電池壽命長(待機50小時)。
◆自動延時關機。
◆有無插上遠端識別器均可進行長度和配對的測量。
◆電纜定位, 8個遠端被動測試插口(識別號1D1-ID8)。
◆遠端識別器具單頻提示功能。
◆自檢功能, 能自動補償電池電量變化, 環境溫度變
化的影響。
◆單片機軟體看門狗設計, 運行可靠。
典型套用：
◆電信網路線路工程和日常維修工作
◆計算機網路線路工程
◆其它金屬導線線路工程和維護工作
