一、簡介

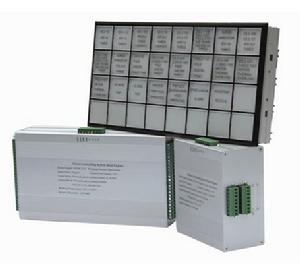

JAN3600組合式智慧型指示報警控制系統由指示燈屏、控制主機、操作按鈕、報警音響器組成。廣泛套用於電力、石化、鐵路、輕工等多個領域，作為信號狀態指示與報警。系統具有多功能指示、報警、控制功能。靜態功耗低、抗干擾能力強、可靠性高、顯示顏色多樣、體積小、安裝方便。可指示生產過程中各參數的工作狀態，產生醒目的指示與聲音報警，輸出相應的控制信號，引起操作人員的注意，確保生產安全。
二、特點
a)單片機智慧型化結構。
b)組合式指示燈屏，可任意多個拼裝成各種組合形式。
c)LED指示燈屏，顏色絢麗、多樣，光效率高、壽命長、長久不變色。
d)抗干擾能力強，連線可靠，插拔方便。
e)多路輸入，常開、常閉可選，擴容方便。
f)抽屜式結構，維修方便。
g)附帶繼電器輸出，繼電器動作方式可選擇。
h)無源輸入，無源輸出，常開、常閉可選。
i)ABS阻燃工程塑膠殼體，可靠性高、絕緣性強。美觀大方，散熱性能好，不易變形
j)主機標準導軌安裝方式，方便，牢固。
三、技術指標
Ø供電電源：直流24V。
Ø功耗：≤40mA/點。
Ø輸入方式：常開或常閉（可選）。
Ø 輸入路數：1～128路。
Ø輸出方式：繼電器常開或常閉，觸點容量1A/AC220V。
Ø報警輸出電平：≥ 5V。
Ø操作按鈕：常開無鎖按鍵，可多台控制主機共用一組。
Ø指示燈屏顏色：紅、黃、綠、琥珀色、藍色、白色。（任選）
Ø閃光頻率：2次/秒（快閃） 1次/2秒（慢閃）。
Ø工作溫度：-10℃～+55℃
Ø相對濕度：≤95%
Ø音響器：可多台控制主機共用一台。
Ø 殼體保護等級：IP65。
Ø絕緣電阻：100MΩ、500V。
Ø耐壓：2000V、漏電流1mA、1min。
四、組成
系統由指示燈屏、控制主機、操作按鈕、報警音響器組成。
指示燈屏單點尺寸為40×40mm可根據用戶的需要任意拼裝成盤。
控制主機分為8路、24路兩種驅動。其他路數由兩種主機拼裝。
操作按鈕分別為“試驗”“確認”“復位”“消音”，可對信號的狀態進行操作處理。
