基本內容
夾具設計與製造是機電產品設計與製造的一項重要步驟，傳統的夾具設計製造時需要大量的工時消耗和金屬材料的消耗。目前，基於特徵的參數化技術已在機電產品設計與製造的各個階段得到廣泛的套用。夾具設計也必須向標準化、系列化、參數化方向發展。而且，為了適應我國加入WTO後機電產品快速開發、少批量、多品種的需要，增強我國機電產品的創新能力和儘快實現機電產品設計製造的全程仿真，我們有必要對夾具進行分類，整理，編製圖庫等工作。組合夾具正是適應了這種需求，所以有必要對其進行更深一步的研究。

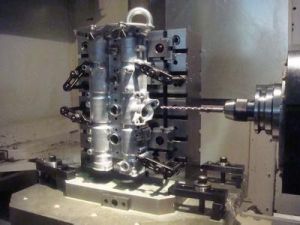

組合夾具是一種先進的工藝裝備，它是由一套預先製造好的各種不同的形狀、不同規格、不同尺寸、具有互換性、高耐磨性和高精度的標準元件組成，其結構靈活多變，適應性廣，元件可長
組合夾具組合夾具分為槽系和孔系兩個系列。槽系夾具是組合夾具元件主要靠槽來定位和夾緊。孔系夾具是指組合夾具元件主要靠孔來定位和夾緊。
槽系夾具的特點是平移調整方便，它廣泛的套用於普通工具機上進行一般精度零件的機械加工，其主要元件有：基礎件、定位件、支承件、導向件、壓緊件、緊固件和合件。常見的基本結構有：基座加寬結構、定向定位結構、壓緊結構、角度結構、移動結構、轉動結構、分度結構等。若干個基本結構組成一套組合夾具。
孔系夾具的特點是鏇轉調整方便，精度和剛度都高於槽系夾具。孔系夾具按定位孔直徑分為大型和中型兩種，其定位直徑分別是12~16mm，螺紋孔直徑分別是M12~ M16。孔系夾具的主要元件和結構與槽系夾具基本相同，隨著孔系夾具元件設計的不斷改進完善，吸取槽繫結構的特點，套用範圍更加廣泛。
組合夾具是在夾具零部件標準化的基礎上發展起來的一種新型的工藝裝備。它由一套預先制好的、具有各種不同形狀和規格尺寸的標準元件和組合件組成。在加工工件前，根據工件的工藝要求、採用的設備和夾具設計原則，選取夾具元件、確定元件間的位置關係、組裝出機械加工使用的工裝夾具。由於組合夾具應變能力強、設計和製造周期短、成本低、適應產品更新換代的要求，提高了企業的競爭力，所以日益受到廠家的青睞。
分類
工具機類
為了適應不同外形尺寸的工件，組合夾具系統分為大型、中型和小型 3個系列。每個系列的元件按照用途可分為8類。
①基礎件:如方形、矩形、圓形基礎板和基礎角鐵等，用作夾具體。
②支承件：如墊片、墊板、支承板、支承塊和伸長板等，主要用作不同高度的支承。
③定位件：如定位銷、定位盤、 V形塊和定位支承塊等，用於確定元件與元件、元件與工件之間的相對位置。
④導向件：如鑽模板、鑽套和鉸套等，用於確定刀具與工件的相對位置。
⑤夾緊件：如各種壓板等，用於將工件夾緊在夾具上。
⑥緊固件：如螺栓和螺母等，用於緊固各元件。
⑦其他件:上述6類以外的各種用途的元件。
⑧合件：指在組裝過程中不拆散使用的獨立部件，有定位合件、導向合件和分度合件等。
為便於組合併獲得較高的組裝精度，組合夾具元件本身的製造精度為IT6～7級，並要有很好的互換性和耐磨性。一般情況下，組裝成的夾具能加工IT8級精度的工件，如經過仔細調整，也可加工IT6～7級精度的工件。
焊接類
焊接組合夾具也稱為柔性組合夾具，三維柔性組合工裝夾具,採用標準化技術要求製作的標準化、系列化、通用化的許多模組組成，所有模組的連結、固定和壓緊都是以孔定位用鎖緊銷來實現快速鎖緊，模組與模組之間可以根據工件的實際尺寸而調整，整個一套工裝夾具系統的組合可以實現二維和三維空間的搭建，像小孩子玩積木一樣簡單、容易、快捷。
為了適應不同外形尺寸的工件，柔性組合夾具系統在焊接生產中分為28系列和16系列。每個系列的元件按照用途可分為8類。
① 基礎件：如方形、矩形、圓形基礎板等,用作夾具工裝台. 工作檯的五個工作面都有100mm×100mm（D28系列）或50mm×50mm（D16系列）的帶有格線標註的孔。其五個面的平面、平行、垂直公差精度以及孔與孔的位置精度都是非常高的，保證在檯面上的定位和台面與其它模組之間的組合都具有足夠的使用精度要求。基礎台面的尺寸從1000mm×1000mm到4000mm×2000mm可以任意選擇，特殊尺寸可以訂做。如果台面與台面組合後的精度要求很高，則可以使用導軌將它們連線起來。
② 支承件：包括U型方箱、L型方箱、支承角鐵、角型連線塊、角度器、框式支撐座等;用於高度定位或平台拓展及其它附屬檔案的定位或壓緊，是為了保證工件在加工過程中達到一定高度要求,而將支撐件定位在平台上的元件如墊片、墊板、支承板、支承塊和伸長板等，主要用作不同高度的支承。
③ 定位件：包括定位角尺、定位平尺、平面角尺、V型定位件、異心圓停擋,用於準確調整定位位置或高度，是為了保證工件在加工過程中達到一定尺寸精度要求，而將工件精確定位的元件;用於確定元件與元件、元件與工件之間的相對位置。
④ 調整件：包括：調高器 調整墊片;用途：是用於元件與工件之間的位差間隙調整的元件。
⑤ 壓緊件：包括：90°螺鏇壓緊器、水平螺鏇壓緊器、45°螺鏇壓緊器、垂直壓式快速夾具、水平推式快速夾具;用途：是為了保證工件在加工過程中不被位移，而將工件壓緊在平台或基礎元件上的元件。
⑥ 鎖緊件：包括：快速鎖緊銷、沉頭快速鎖緊銷、沉頭鎖緊銷 、手柄快速鎖緊銷、定位銷、連線鎖磁性銷、內六角鎖緊銷、外六角鎖緊銷、磁性銷;用途：是為了保證元件與元件之間的定位鎖緊用的元件。
⑦ 合件：包括：90度夾緊轉角套 、45度夾緊轉角套 、平行夾緊轉角套 、垂直夾緊轉角套、標準型支撐腿、帶剎萬向輪型支撐腿 、可固定型支撐腿 、框架結構型支撐座、液壓升降型支撐座、支撐軌道;用途：是作用於元件與其他件之間連線或支撐作用的元件。
⑧ 其他件：包括：止動環、接地器、螺鏇夾緊 、夾管、起吊環、十字槽壓墊、兩點夾緊橋、三點夾緊橋、多用途支撐模板、平台防護板、工具推車;用途：是作用於工裝元件組裝的配套附屬元件。
⑨ 組裝工具：包括內六角扳手、油石、磁力鉗等裝配工具。
