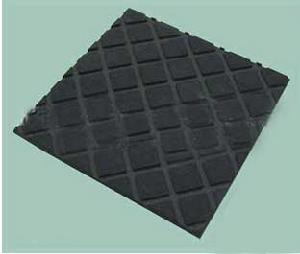

紋路橡膠墊

紋路橡膠墊又叫斜紋膠板，方圓點膠板，廣泛套用於變電站、發電廠、配電房、試驗室以及野外帶電作業等使用，主要採用採用膠類絕緣材料製作，絕緣墊上下表面應不存在有害的不規則性。有害的不規則性是指下列特徵之一，即破壞均勻性、損壞表面光滑輪廓的缺陷，如小孔、裂縫、局部隆起、切口、夾雜導電異物、折縫、空隙、凹凸波紋及鑄造標誌等。無害的不規則性是指生產過程中形成的表面不規則性。具體內容如下：
1、紋路橡膠墊的規格

紋路橡膠墊

（1）按照電壓等級可分5kv,10kv,20kv,25kv,35kv
（2）按顏色可分為：黑色膠墊，紅色膠墊，綠色膠墊
（3）按厚度可分為：2mm,3mm,4mm,5mm,6mm,8mm,10mm,12mm.
2、紋路橡膠墊使用範圍及存儲方式：
廣泛套用於變電站、發電廠、配電房、試驗室以及野外帶電作業等使用。
應儲存在乾燥通風的環境中，遠離熱源，離開地面和牆壁20cm以上。避免受酸鹼和油的污染，不要露天防止避免陽光直射。
紋路橡膠墊厚度：
在整個絕緣墊上應隨機選擇5個以上不同的點進行厚度測量和檢查。可使用千分心肝或同樣的精度的儀器進行測量。千分尺的精度應在0.02mm以內,測鑽的直徑為6mm,平面壓腳的直徑為(3.17±0.25)mm,壓腳應能施加(0.83±0.03)N的壓力.絕緣墊應平展放置,以使千分尺測量之間是平滑的。
3、紋路橡膠墊國家標準：
配電室電壓10KV選 8mm厚 工頻耐壓實驗10000V 1分鐘不擊穿,在工頻耐壓實驗18000V,20秒擊穿.配電室電壓35KV 10-12mm厚 工頻耐壓實驗15000V 1分鐘不擊穿,在工頻耐壓實驗26000V,20秒擊穿.配電室低壓 選5mm厚 500V以下 工頻耐壓實驗3500V 1分鐘不擊穿,在工頻耐壓實驗10000V,20秒不擊穿！
