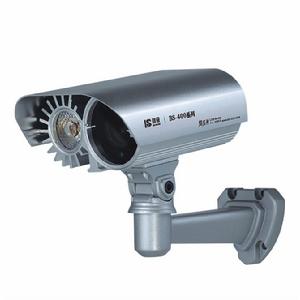

紅外陣列式攝像機

紅外陣列式攝像機

陣列式紅外攝像機是指紅外燈的核心為LED IR Array。LED Array 是指發光二極體陣列,是高效長壽的紅外夜視設備。它是一個戰略式的LED,發光二極體陣列(LED Array)現已開發出第二代產品,推出效果和質量遠超傳統紅外燈的新一代陣列式紅外夜視系統。

簡介

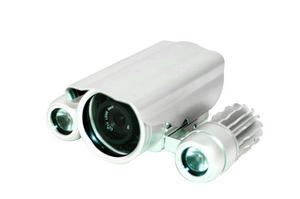

紅外陣列式攝像機 紅外陣列式攝像機

紅外陣列式攝像機其中央圓形發光的部分比指甲蓋還小,但是在這么小的範圍裡面它發出來的光線非常的大,產品光路結構上使用非球面光學玻璃透鏡,投射光斑非常均勻,大大提高了監控夜視畫面清晰度,達到可識別面貌的新階段。區別於傳統LED紅外燈,陣列紅外燈的突出特點是使用壽命長、2~3年內光線無明顯衰減,光線均勻,畫質細膩,清晰度高,陣列式攝像機的夜視圖像比較明亮,雪花點少,無暗角,圖像均勻無暗角,很大程度解決了畫面的手電筒效應,可大幅提升攝像機夜視效果 ,同時大幅降低數字錄像檔案體積,節省硬碟錄像機空間。

高性能發光晶體陣列式排列,經過特殊封裝,有效解決散熱問題,是發光體時刻處於正常工作溫度,在相當長的時間內得到穩定的功率輸出。

主要優勢

陣列紅外攝像機相比普通紅外攝像機

亮度

1. 亮度高。很顯然,亮度越高,光線的照射距離就越遠,單個的LED輸出光功率一般為5~15mW,雖然可以通過加大電流來提高亮度,但是材料本身的局限性是,紅外線的光電轉換效率不高,只有20%的光,餘下的80%便是熱能。因此,提高亮度的同時,也產生了更多的熱能,對工作溫度要求嚴格的攝像機的關鍵器件CCD來說,明顯是行不通。另外,多個LED多個組合是以PCB板為載體,散熱性能不好。而陣列紅外攝像機的光源,通過將幾十個高效率和高功率的晶元通過高科技封裝在一個平面上,配置良好的導熱裝置。同時增加其光電轉換效率,亮度約是單個LED的100倍。

體積

2. 體積小。每顆LED Array最多集成60粒LED發光晶體,集成後的體積也只有指甲蓋大小,製作成品體積也不會太過龐大。由於LED-Array為高度集成的LED,故體積比其他產品小很多。前面提到過,陣列紅外運用了高集成的先進封裝技術,一塊封裝了幾十個晶元的陣列紅外晶片,試想一下,把幾十個單個的LED組合在一起的體積會是什麼樣?體積小最主要是便於套用,如果用幾十個單個LED組合的紅外光源安裝時高速球機上,效果是可想而知的。普通產品的發光角度一般為7°- 10°角,故形成一道有如手電筒般的光束,我們的發光體的角度最大可到180°。在室內可均勻照亮全部空間。單個LED的光學輸出為5mw-15mw,而一個LED-Array的光學輸出達到了800mw-1000mw,而體積有隻有一個一分錢硬幣的大小。這表明LED-Array比市面上同類產品更清晰、更明亮、更遠距離的監控畫面。

壽命

3. 壽命長:普通LED產品的壽命一般為6000個小時,LED-Array的壽命為50,000個小時,一般LED燈若有損壞, 都不在產品的保固範圍內, 而 LED-Array 則可提供二年半的保固期限, 期間內若有在正常使用中產生的不良品, 皆可以新品替換之。我們早就敏銳地感覺到夜視監控領域在技術上有難以突破的瓶頸,因此就集中投入大量的研發力量,專注於夜視監控領域的研究和開發。終於研究了陣列紅外技術,全系列產品擁有獨立專利技術和智慧財產權,保證了CCD良好的工作狀態,其使用壽命是普通LED紅外攝像機的9倍。普通的LED紅外攝像機將LED發光管和攝像機置於一個腔體內,而且LED管的熱量無法通過PCB板得到有效散發,溫度問題嚴重製約了CCD的使用壽命。普通LED紅外攝像機在使用3個月後,便開始出現老化跡象,畫面模糊、發白、對比度缺乏等等問題出現,直接影響產品使用效果,甚至整個攝像機報廢。

效率

4. 效率高:由半導體本身的特性所決定,其發光效率與散熱性能是一個良性循環。光電轉換效率提高30%,同等流明下消耗電能減少1/3熱量更低,散熱性能越好,那么工作溫度就越低,工作溫度低又能更好的保障其發光效率。反之,則是陷入效率不斷衰減的惡性循環。另外,我們的供電系統採用自主專利的高頻尖脈衝供電,保證獲得更高的效率。不衰減,特殊封裝技術有效解決散熱問題。

光線

5. 光線勻:眾所周知,每個普通的紅外LED前面都有一個球面,是一個獨立的光學設計,用來改變光斑的大小。當多個紅外LED組合在攝像機鏡頭的周圍後,發射出來的光線就是多個光斑重疊組成,重疊的部分就會亮度特別高,同時還形成一個圓 圈,即“手電筒效應”,夜視畫面效果當然是不均勻的。而陣列紅外攝像機相當於是一個大的點光源,通過特殊的光學設計,使得光線均勻照射被監控物體,所得到的監控畫面的中間和四周的亮度是一致的。 除此之外,我們的陣列紅外攝像機在根據紅外光和可見光通過鏡頭的折射率不同、CCD的感光特性等方面做出了進一步的完善和改進。保證白天和晚上都能得到色彩真實,聚焦準確清晰的畫面效果。同時,紅外夜視攝像機在防護方面,可以防止細小粉塵和大浪的侵襲,為解決霜霧天氣問題,還配置了雨刷等,全方位保障監控的畫質效果。

擴展說明

擴展說明:根據馬斯洛理論,把需求分成生理需求、安全需求、社會需求、尊重需求和自我實現需求五類,人的安全需求排在僅次於生理需求的第二位。經濟的持續增長和老百姓生活水平的日益提高,由此人們對安全感的需求越來越高,也越來越被重視,安防市場的需求每年也呈快速增長趨勢。特別是一系列國際和國內的安全事件後,整個安防監控市場的需求得到了進一步的擴張。 在安防監控領域,視頻監控是一個主流的分支,在法制社會,任何事件都必須以事實為依據,因此,視頻監控也被套用的最為廣泛。視頻監控技術有了一定的發展,然而,在視頻監控領域始終有一個突出問題沒有得到很好的解決,就是夜間的視頻監控問題,夜晚的監控是至關重要的,但監控攝像機有如人的眼睛,在光線太暗時無法清晰的看清目標,只能了解大致輪廓,無法識別面貌,也就無法作為“呈堂證供”有證明力的依據。為了解決這個問題,安防行業各廠商探討了很多的方法,比如主動紅外的LED紅外、雷射紅外,被動紅外的熱像儀,微光夜視等等技術,而我們目前套用最廣的是主動紅外夜視技術是通過主動照射並利用目標反射紅外源的紅外光來實施監控的夜視技術,以便實現攝像機的夜間監控要求。

監控行業里95%以上都是使用這項技術實行夜視監控,LED紅外發光管通過主動發出紅外波長的光照射被監控對象。紅外光線不再人的眼睛的可見光的範圍內,因此,一般情況下是不可見的。紅外光的亮度決定了被監控物體的清晰程度。

紅外線技術的發展最早在60年代初期有美國貝爾實驗室研發成功,最早期的紅外轉換效率只有5%,效率很低,多用在紅外遙控器等簡單產品上。經過在夜視套用中的反覆實踐和發展,通過把單個的紅外LED封裝組合起來,固定於鏡頭的周圍,給監控攝像機取像進行主動補光。單個LED紅外二極體的有效效率為20%左右,但是存在明顯的缺陷,那就是受限於散熱處理而發光功率大大減小,以至於照明距離急縮減,往往達不到標稱的照射距離,還有就是產品的體積,受限於LED管的數量,為了達到照明需要,就得用多個LED管組裝,造成體積增加,不便於套用。另外,由於LED的熱量無法有效導熱,導致腔體整體溫度增加,嚴重影響了了攝像機CCD的性能,也就是為什麼市場上主流的紅外攝像機壽命比較短,使用一段時間之後,效果明顯變差的主要原因。

基於市場實踐的迫切需求,陣列紅外在原有的LED紅外技術的基礎上,進行一項革命性改進,就應運而生了。陣列紅外夜視技術,本質還是通過攝像機發射主動紅外光波的方式實行夜視效果,但採用了先進的封裝技術,將幾十個高功率、高效率的紅外晶元封裝在一個平面上。這一技術一問世,就獲得了異乎尋常的飛快發展。

陣列紅外攝像機在監控領域中套用的最大優勢在於解決了LED光源散熱的問題,具有極高的發光效率和發光強度,光電轉換效率比普通紅外LED攝像機提高了25%左右,效率可達到45%,大大的降低能耗,增加照明距離,同時延長了攝像機的使用壽命,陣列紅外夜視攝像機的使用壽命一般為普通紅外攝像機使用壽命的9倍。

隨著攝像機技術的進步,夜視監控還在進一步的發展中,受到成本、畫面清晰度、套用領域以及紅外光波、雷射等發光材料特有屬性的限制,陣列紅外仍然為夜視監控領域最好的最實際的解決方案,它改進了傳統LED監控攝像機的諸多缺陷,能夠取得相對最佳的夜視監控效果,在道路監控照車牌領域也呈現了良好的效果,彌補了市場上的空白。我公司自主智慧財產權的陣列紅外攝像技術,必將在夜視監控領域引起一場新的技術革命,使人們的監控視野不斷的延伸,從而滿足不同套用領域對夜視監控的要求。

隨著人們對陣列紅外的認知度進一步提高和套用領域的擴展,規模化生產效應,生產成本必將大大的降低,從而使陣列紅外技術得以進一步推廣和普及,陣列紅外攝像機不再是某些專用領域的高檔產品,最終在整個視頻監控領域實現普通LED紅外攝像機的替代,因為判定一個新興產品的成功在於這個產品在多大程度上能被市場所接受,試想,一個性價比大大優於行業主流採用的產品時,我們有什麼理由不去使用它呢?我們將始終為這一目標的實現進行不懈的努力。
