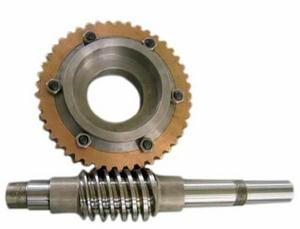

精密雙導程蝸桿蝸輪副:又稱可調輪齒間隙式蝸輪。

設計技術說明

為能正確的設計這個可調輪齒間隙式蝸輪,非常重要的一點就是要設定尺寸和設計蝸輪的總圖紙。圖紙必須清楚的顯示出蝸輪的初始設定尺寸和蝸桿調整輪齒間隙的運動過程。

輪齒間隙通過蝸桿軸向運動來恢復:可設定軸向移動的幅度為軸尺寸的1/10。

設定期間,為了防止蝸桿的回位,銅製蝸輪必須為 非對稱式

精密雙導程蝸桿蝸輪副 精密雙導程蝸桿蝸輪副

文字說明:

Worm Shaft’s Axial Transition Course for Adjustable Backlash 蝸桿軸向移動調整齒間隙過程

Reference Arrows For A Right Setting up 用於正確設定的參考箭頭

Reference Sign for the Setting up 設定用參考標記

Start Backlash Stroke 齒間隙開始行程

End Backlash Stroke 齒間隙末端行程

蝸殼:所有附近的部件必須安裝到十分精確的位置,蝸輪在設定過程中也有可能進行進一步調整。在安裝過程中,我們建議:在蝸殼鑽孔?時,在尺寸上的允許誤差為5Js。

蝸桿:經第一步設定後,螺桿齒扣到蝸輪上,然後右移,蝸桿回到蝸輪上,通過以下必要的調整,漸漸恢復齒輪間隙。

蝸輪:蝸輪安裝要堅固。安裝輪箍上的聯軸器必須輕輕施加力(允許偏差:軸k,m,孔H)。我們建議:對蝸輪加熱到70℃時安裝。

支撐:因為有了厚度圈或調整鎖環(例A-B),有軸向移動的可能性。蝸桿支撐,可採用普通的帶軸向預負荷的鋼珠軸承。因為有蝸輪軸向調整的可能性,所以,在出現機械故障時,有了軸承就避免了對設備整體進行拆卸。

示例

蝸桿蝸輪副的調整

精密雙導程蝸桿蝸輪副 精密雙導程蝸桿蝸輪副

注釋:

1-2:帶“O”形圈和軸向鎖式結構的鋼珠軸承。

3:軸向自由式鋼珠軸承。

A:對立式鎖環。

B:鎖環

C:螺栓

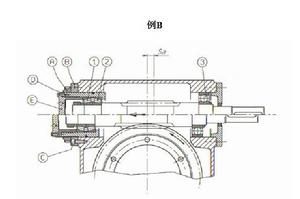

蝸桿蝸輪副的結構

精密雙導程蝸桿蝸輪副 精密雙導程蝸桿蝸輪副

注釋:

1-2:“X”形軸向鎖定鋼珠軸承。

3:軸向自由式鋼珠軸承。

A:對立式鎖環。

B:鎖環

C:螺栓

D:軸套

E:法蘭

潤滑

我們不建議使用黃油來潤滑,因為黃油不易沖洗掉,機械運動產生的熱量積聚在聯軸器區域:這樣就有部件熱膨脹和過熱的危險。

採用潤滑(機)油,圓周運行速度Sp必須小於8-9m/l。採用黃油潤滑,圓周運行速度Sp必須小於1-1.5m/l。

礦物基潤滑油,建議的粘度見下表:

圓周運行速度(米 / 秒) <3 3-6 >6
ISO 國際標準 VG 粘度 cSt (40℃) 680 460 320

注意事項

•設定蝸輪時,按交貨時提供的說明書安裝。

•設備的調試運行:可調齒間隙式蝸輪,按要求調試運行一定時間是必須的。

•蝸桿和蝸輪之間的齒間隙,可通過檢查,將其控制在限定的數值範圍內,但不能沒有間隙。

若按這些要求對蝸輪進行安裝和定期潤滑,蝸輪在其使用年限內將保持所需的齒間隙,僅需3-4次的調整。
