簡介
米頓羅LMI計量泵共有7個型號分別為:A、B、C、E、H、P、P+、用戶可根據流量、壓力、防爆、電源、自控等要求選用相應系列計量泵。
米頓羅LMI系列特點
•過壓自動保護,無需安全閥。
•流量調節範圍寬,可高達1000:1
•便於外部自動控制,直接回響外部4~20mA信號及脈衝控制信號。
•運動部件簡單(SimpleisBest原則),無需潤滑、無轉動
•及傳動部件,高可靠性。•模組式結構,部件便於更換,無需焊接。
•全密封外殼,IP65防護等級,玻璃纖維增強PP材質。
•低功耗,可適應25~66HZ電源。•備有直源電源型可選(可電池供電)。
主要套用
各類循環水處理套用,反滲透,泳池水處理,廢水處理等。

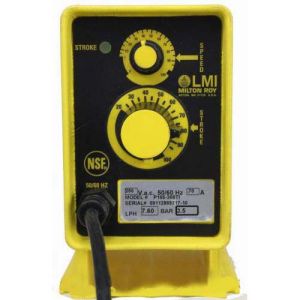

A、H、P系列
電磁驅動隔膜計量泵
手動,自動控制
最大流量:7.6L/H
最高壓力:70BarG
P0、P1系列選型表(0-12L/Hr,0-17.3BarG) | |||||||
型號 | 泵頭材料代碼Y | 流量(升/小時) | 出口壓力 BarG | 進、出口尺寸 | |||
Acrylic | PVC | PVDF | 最小 | 最大 | |||
P026-Y | 450TI | 358TI | 352TI | 0.237 | 0.79 | 10.3 | PE.25″O.D. |
P036-Y | 490TI | 398TI | 392TI | 0.480 | 1.6 | 7.6 | PE.375″O.D. |
P046-Y | 450TI | 358TI | 352TI | 0.440 | 2.2 | 17.3 | PE.25″O.D. |
P056-Y | 490TI | 398TI | 392TI | 0.760 | 3.8 | 7.6 | PE.375″O.D. |
P066-Y | 460TI | 368TI | 362TI | 1.52 | 7.6 | 3.5 | PE.375″O.D. |
P086-Y/P186-Y | 368TI | 363TI | 12 | 1.5 | PE.375″O.D. | ||
P126-Y | 450TI | 358TI | 352TI | 0.012 | 0.79 | 10.3 | PE.25″O.D. |
P136-Y | 490TI | 398TI | 392TI | 0.024 | 1.6 | 7.6 | PE.375″O.D. |
P146-Y | 450TI | 358TI | 352TI | 0.022 | 2.2 | 17.3 | PE.25″O.D. |
P156-Y | 490TI | 398TI | 392TI | 0.38 | 3.8 | 7.6 | PE.375″O.D. |
P166-Y | 460TI | 368TI | 362TI | 0.076 | 7.6 | 3.5 | PE.375″O.D. |
B、C系列
電磁驅動隔膜計量泵
手動,自動控制
最大流量:95L/H
最高壓力:20.7BarG
B1、B7、B9系列選型表(0-26.5L/Hr,0-10.3BarG) | ||||||||
型號 | 泵頭材料代碼Y | 流量(升/小時) | 出口壓力 BarG | 進、出口尺寸 | ||||
Acrylic | PVC | PVDF | 316SS | 最小 | 最大 | |||
B116-Y、B716-Y* 、B916-Y* | 490TI | 398TI | 392TI | 297 | 0.046 | 6.1 | 10.3 | PE.375″O.D. |
B126-Y、B726-Y* 、B926-Y* | 490TI | 398TI | 392TI | 297 | 0.048 | 9.5 | 6.9 | PE.375″O.D. |
B136-Y、B736-Y* 、B936-Y* | 460TI | 368TI | 362TI | 277 | 0.085 | 17.0 | 3.5 | PE.375″O.D. |
B146-Y、B746-Y* 、B946-Y* | 410TI | 318TI | 312TI | 217 | 0.133 | 26.5 | 2.07 | PE.5″O.D. |
B1:手動調節流量;B7:自動調節流量(4~20mA);B9:自動調節流量(4~20mA)、帶液晶顯示 |
C1、C7、C9系列選型表(0-95L/Hr,0-20.7BarG) | ||||||||
型號 | 泵頭材料代碼Y | 流量(升/小時) | 出口壓力 BarG | 進、出口尺寸 | ||||
Acrylic | PVC | PVDF | 316SS | 最小 | 最大 | |||
C106-Y、C706-Y* 、C906-Y* | - | 94S/PVC | - | 297 | 0.025 | 4.9 | 20.7 | 1/4″NPTM |
C116-Y、C716-Y* 、C916-Y* | 460TI | 368TI | 362TI | 277 | 0.048 | 9.5 | 10.3 | PE.375″O.D. |
C126-Y、C726-Y* 、C926-Y* | 460TI | 368TI | 362TI | 277 | 0.076 | 15.1 | 6.9 | PE.375″O.D. |
C136-Y、C736-Y* 、C936-Y* | 410TI | 318TI | 312TI | 27 | 0.170 | 30.3 | 4.1 | PE.5″O.D. |
C146-Y、C746-Y* 、C946-Y* | 30 | 36 | - | 37 | 0.380 | 76 | 1.7 | 1/2″NPTM/.5″O.D. |
C776-Y* | 20S | 26S | - | 27 | 0.190 | 38 | 5.5 | 1/2″NPTM/.5″O.D. |
C786-Y* | 30 | 36 | - | 37 | 0.475 | 95 | 2.07 | 1/2″NPTM/.5″O.D. |
E系列
防爆式電磁隔膜計量泵
手動,自動控制
最大流量:76L/H
最高壓力:20.7BarG
E系列選型表(0-76L/Hr,0-20.7BarG) | ||||||||
型號 | 泵頭材料代碼Y | 流量(升/小時) | 出口壓力 BarG | 進、出口尺寸 | ||||
Acrylic | PVC | PVDF | 316SS | 最小 | 最大 | |||
E702-Y* | - | 94S | - | 297 | 0.025 | 4.9 | 20.7 | 1/4″NPTM |
E712-Y* | 460TI | 368TI | 362TI | 277 | 0.048 | 9.5 | 10.3 | PE.375″O.D. |
E722-Y* | 460TI | 368TI | 362TI | 277 | 0.076 | 15.1 | 6.9 | PE.375″O.D. |
E732-Y* | 410TI | 318TI | 312TI | 27 | 0.170 | 30.3 | 4.1 | PE.5″O.D. |
E742-Y* | 30 | 36 | - | 37 | 0.380 | 76 | 1.7 | 1/2″NPTM/PE.5″O.D. |
* 轉換到外部控制方式,最小輸出流量為零。 |
米頓羅計量泵LMIP+系列
全新設計:
結構堅固耐用,品質提升,為客戶實現更多價值。
標準型FastPrime(快灌)液力端,另有AutoPrime(自灌)液力端可供選擇。
更多的材料組合,更快的衝程速度,使得泵工作適應性更強,套用範圍更廣。
衝程速度範圍增寬(1~240次/分鐘),配合標準的衝程長度範圍(30~100%),使得藥劑投加更精確。
P+0、P+1、P+3、P+7、P+8系列選型表(0-15.1L/Hr,0-20.7BarG) | |||||
型號 | 流量(L/H) | 壓力(bar) | 泵頭材料 | 泵頭/功能閥 | 流量調節 |
P+016/P+116/P+316/P+716/P+816-718NI(718SI) | 1.0 | 20.7 | PVC | FPH/FPH+4FV | 單手動、雙手動 自動/單手動 自動/雙手動 |
P+046/P+146/P+346/P+746/P+846-718NI(718SI) | 1.9 | 17.2 | |||
P+056/P+156/P+356/P+756/P+856-728NI(728SI) | 3.8 | 7.6 | |||
P+066/P+166/P+366/P+766/P+866-738NI(738SI) | 7.6 | 3.4 | |||
P+086/P+186/P+386/P+786/P+886-738NI | 12.1 | 1.5 | |||
P+096/P+196/P+396/P+796/P+896-748NI | 15.1 | 1.0 |
