管式雙色水位計是利用光學原理，獲得汽紅水綠的顯示效果。水位計的閥門法蘭與鍋爐汽包或容器法蘭相聯接，使水位計和鍋爐汽包或容器構成一個連通的迴路，根據連通器

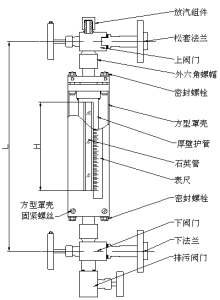

管式雙色水位計結構圖2、石英管或玻璃管更粗，壁更厚，內徑更大，高透明，保證了使用安全和觀測清晰悅目。
3、2．5Mpa以下級別儀表，觀測方向
任意可調。
4、配自鎖閥，當儀表泄漏或石英管或玻璃管意外損壞時能自動封鎖進液。
5、清洗方便：用鐵絲一段系棉團或海綿，從上堵塞穿進，自下堵塞穿出，反覆幾次即可。亦可用酸洗或清洗劑清洗。
6、法蘭連線採用松套法蘭，更加寬限了中心距
光源控制儀：最好採用3面環繞式雙色光源，觀測角度寬，幾乎無限制，雙色效果清晰鮮明悅目，一般情況下無需任何調整，就可出現汽紅液綠的雙色效果。系統結構簡單，性能可靠。連線見下圖。變壓器可放置於安全場所，一般輸往儀表為5V電，這樣就可以保證人員的用電絕對安全。
1．1面板上有2組共4個接線端子柱，分別給雙色水位計的紅光組與綠光組供電；
1．2接通電源，打開開關，開關燈亮起，表示本機開始工作。
1．3綠色光調節旋鈕，可用來調節綠光強度，在現場沒有安裝工業電視攝像頭的情況下，選擇
最強檔；如果通過工業電視監視器觀測，綠光太強時，可調節本旋鈕，選擇弱光。此時監
視器效果應該得到改善。
2、與雙色水位計光源接法：
2．1現場配用光源控制器，要求輸出導線截面不小於0.5mm2，導
線與接線端子不得虛接。
2．2本光源控制器安裝環境溫度須小於50℃，遠離鍋爐汽包，以防
影響其工作性能。
2．3水位計光源為半導體高亮發光晶元，出廠前均已經調好,一般無
需再調。半導體高亮發光晶元接線方式見右圖；
3、主要電氣參數：
輸入：～220VAC，50瓦特。
輸出：雙組～5VAC。
