概述
1.1用途、特點

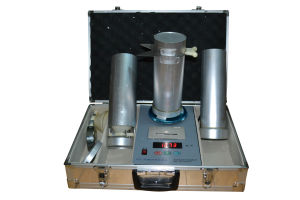

GHCS-1000型穀物容重器 （以下簡稱容重器）是新型的糧食質量檢驗儀器。它不僅可以測量小顆粒糧食，如：穀子、小麥、高粱等，也可以測量大顆粒糧食，如：玉米等。
穀物容重器採用先進的電子稱重技術和計算機技術，實現了稱重顯示和自動計算列印測量結果，具有操作簡單直觀、精確度高、測量速度快、具備自動充電功能等特點。
1.2型號、規格
根據GB3052-92《衡器產品型號編制方法》編制型號如下：
穀物電子容重器 G-穀物
H-特種秤
C-感測器傳力結構
S-數字顯示
1000-有效容量……1000ml
根據被測量穀物顆粒大小，設定兩種規格：
a）料斗直徑30mm，適用於小顆粒糧食品種；
b）料斗直徑40mm，適用於大顆粒糧食品種。
1.3主要技術指標
①容重器最大工作稱重：1000±2g
容重器最小工作稱量：100g
容重器分辨力：1g
②容量筒容積：1000±1.5ml
③供電電源：22010w
④工作條件環境溫度：50℃-40℃
相對濕度＜90%RH
⑤測量方式：組合式測量
⑥外形尺寸：485×330×150mm
⑦重量：11kg
第二章工作原理及結構
2.1工作原理
利用帶有排氣坨的容量筒，使被測試樣均勻的分布在容量筒內，然後檢驗被測試樣單位體積的質量，以：g/L（克/升）“表示，從而反映試樣籽粒的實際容重。
2.2結構
容重器由電子稱重系統（以下簡稱電子秤）、容量筒、穀物筒和中間筒構成。
其中電子秤採用了高精度稱重感測器和數字顯示電路組成。針對電子秤校準和清零功能及整機自動計算的需要，在機內安裝了單片機處理系統。
第三章安裝及調試
3.1安裝
3.1.1打開儀器箱，針對不同糧食品種，選定穀物漏斗（出廠時安裝了測量大顆粒穀物漏斗）正確連線：
3.1.2將容量筒底座固定到水平鐵板上
（300mm×200mm×20mm，自備）。
3.2調試
3.2.1將容重器電源插頭接入電源；
3.2.2電子秤校準：接電源開關，接通電源，此時電子秤自動進行自檢狀態。待顯示器顯示“0”時，連續兩次按壓“校準”鍵，在聽到“滴”聲，同時顯示器閃動之後，置隨機附帶的1000g砝碼於秤上，待顯示穩定後，按“校準”，聽到“滴”聲後，連續三次（每次間隔5秒）按壓“校準”鍵，顯示器應顯示“1000”，此時校準完成。若顯示器上數字不穩或顯示不是“1000”，應重複上述步驟。校準完成後，取下1000g砝碼。
3.2.3將排氣坨置於容量筒內，平穩地將容量筒放在電子秤上面，此時電子秤顯示容量筒和排氣坨的重量。按壓“清零”鍵，顯示器顯示“0”；如果按壓一次不能完全清零，可進行重複按一次。
註：①按壓“校準”、“清零”等鍵時，應注意輕輕按壓，切記用力過猛，引起整台儀器不穩定；
電子秤顯示負數值時不能清零，出現這種情況時，可重新開機，重複上述步驟。
廠家
吉林中谷科技有限公司
長春南關區解放大路338號21世紀B座5樓
使用方法
4.1樣品製備
按GB5498-2013執行。
4.2大顆粒穀物測量
4.2.1取下容量筒，倒出排氣坨，將容量筒安裝到鐵板座上，插上差評，並將排氣坨放在插片上，套上中間筒。關閉穀物筒下部的漏斗開關，將製備好的試樣倒入穀物筒內，裝滿後用板刮平。再將穀物筒套在中間筒上，打開漏斗開關，待試樣全部落入中間筒後關閉漏斗開關。握住穀物筒與中間筒接合處，平穩迅速的抽出插片，使試樣與排氣坨一同落入容量筒內，再將插片準備、快速地插入容量筒豁口槽中，依次取下穀物筒，拿起中間筒和容量筒，倒淨插片上多餘的試樣，取下中間筒，抽出容量筒上的插片。將容量筒平穩地放在電子秤上稱重。
4.2.2數字平穩顯示後，按“列印“鍵，即可列印測量結果。
註：列印時引起顯示數字變化，對測量及列印結果無影響。
4.3小顆粒穀物測量
4.3.1先將容量筒安裝在鐵板底座上，然後把插板插入容量筒插板槽內，並將排氣坨平置於插板上，套好中間筒。
4.3.2將製備的試樣倒入穀物筒內，裝滿刮平。再將穀物筒套在中間筒上，打開漏斗開關，讓穀物自由下落至中間筒內，關閉漏斗開關。握住穀物筒與中間筒接合處，平穩迅速的抽出插片，使試樣與排氣坨一同落入容量筒內，再將插片準備、快速地插入容量筒豁口槽中，依次取下穀物筒，拿起中間筒和容量筒，倒淨插片上多餘的試樣，取下中間筒，抽出容量筒上的插片。將容量筒平穩地放在電子秤上稱重。
4.3.3數字平穩顯示後，按“列印“鍵，即可列印測量結果。
4.4結束測量
4.4.1按“電源”鍵，關閉電源，拔下電源插頭。
4.4.2清潔，擦乾淨容量筒（特別是內壁）等各部件。
4.4.3按正確位置，將全部部件組合嵌入儀器箱內，關閉儀器箱。
註：①固定使用時可使時容重器各部件置於實驗桌面，穩定位置，按次序整齊排放。
②測量應嚴格按國家標準執行。
