礦山巷道

對埋藏較深或露天礦開採到一定深度時,就要用地下開採的方法。此時,就需在地表與礦體之間鑽鑿出各種通路,用來運礦、通風、排水、行人以及為冶金設備采出礦石新開鑿的各種必要準備工程等。這些通路,統稱為礦山巷道。

礦山巷道的概念
對埋藏較深或露天礦開採到一定深度時,就要用地下開採的方法。此時,就需在地表與礦體之間鑽鑿出各種通路,用來運礦、通風、排水、行人以及為冶金設備采出礦石新開鑿的各種必要準備工程等。這些通路,統稱為礦山巷道
礦山巷道的分類
(一)礦山巷道按照第一種分類方法可分為垂直巷道、水平巷道和傾斜巷道
1.垂直巷道
其中心線與水平面垂直,包括:
(1)豎井
有直接通往地表的出口,用於提升礦石、人員、材料、設備或通風、排水及下放充填料等的垂直巷道叫豎井。
(2)盲井
盲井作用與豎井相同,但沒有直接通往地表的出口,它把下部分水平巷道同上部分水平巷道連通,用以運輸或減少礦床開拓工程量以及其他目的的新開掘的工程。
(3煉井
為了探礦目的從地表開掘的工程叫探井。探井比豎井淺,斷面小,也可以用來通風或下放充填料。
(4)沃井
為了連線兩個相鄰的上下水平巷道,一般不直接通地表,主要用於下放礦石或岩石,下放材料設備、工具、通風、行人以及探礦等的小井叫天井。如果是專門用來放礦的天井,則叫溜礦井
2.水平巷道
其中心線與水平面平行,包括:
(1)平硐
平硐也叫平窿,具有一個直通地表出口的水平巷道。用來開拓礦床、運輸礦石、通風、排水、行人等。兩端都有出口同地表相通的水平巷道,叫做隧道。
(2)沿脈巷道
沒有直通地表的出口,在圍岩或原礦體裡開掘的與礦體垂直或斜交而穿過礦體的水平巷道叫做沿脈巷道。
3.傾斜巷道
其中心線與水平面斜交,包括:
(1)4井
斜井用途與豎井和平硐相同。
(2)斜天井
斜天井用途與天井相同。
(3)放礦溜子
沒有直通地表出口,利用礦石自重下放礦石的斜天井叫做放礦溜子。
除上述各種礦山巷道外,還有一種水平巷道叫做硐室。它比一般巷道長度短,斷面大。用作水泵房、井下變電站、水倉、井下電車庫、井下辦公室等。
(二)礦山巷道按照第二種分類方法可分為探礦巷道、生產巷道、采準巷道
1.探礦巷道
探礦巷道是為了探明礦體,了解地質構造、礦床埋藏條件或者為設計精確的地質資料與進行儲量升級而開掘的各種礦山巷道。可分為:淺井、勘探豎井、勘探斜井、勘探石門、勘探天井、勘探沿脈與勘探穿脈巷道等。
1一豎井;2—斜井;3—探井;4一隧道;5—玉窿;6—天井;7—放礦溜子;8—小穿脈;
9一斜天井;10—脈內沿脈巷道;11—穿脈;12—脈外沿脈巷道;13—盲井;14一井底水倉
2,生產巷道
生產巷道是為了開拓礦床,即是在地表與礦體之間進行運輸、通風、排水和行人等而開掘的巷道。有平硐、豎井、斜井、石門、井底車場及脈外階段運輸平巷等。巷道開拓方式如圖1-2所示。
3,米準巷道
采準巷道是為了準備採礦而開掘的巷道。它把礦床分為階段和採區(礦塊)。包括主要沿脈巷道、穿脈巷道、采準天井、採礦人行道等。

豎井開拓示意圖豎井開拓示意圖

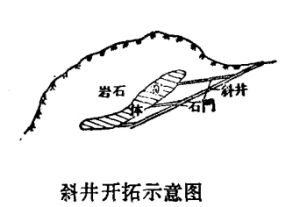

斜井開拓示意圖斜井開拓示意圖

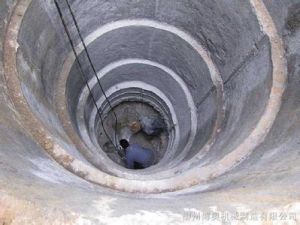

豎井豎井

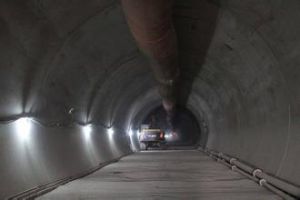

斜井斜井
