磁翻板 又為磁性浮子式液面計磁性浮子式液面計安裝於桶槽外側延伸管上,桶槽內部的液位能由翻板指示器清楚得知。旁路管外側亦可加裝磁性開關,做為電氣接點信號輸出,或裝置液位傳送器做遠距離液位信號傳送及液位控制。該液位計是具有可靠安全性的儀表。由於具有磁性耦合隔離器密閉結構。尤其適用於易燃、易爆和腐蝕有毒液位檢測。從而使原複雜環境的液位檢測手段變得簡單和可靠安全。液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量,設備少開孔,顯示清晰,標誌醒目,讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度。

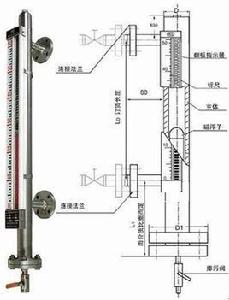

結構原理

液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時,液位計主導管中的浮子也隨之升降,浮子內的永久磁鋼通過磁耦合傳遞到現場指示器,驅動紅、白翻柱翻轉180°,當液位上升時,翻柱由白色轉為紅色,當液位下降時,翻柱由紅色轉為白色,指示器的紅、白界位處為容器內介質液位的實際高度,從而實現液位的指示.

概況

磁翻板液位指示器安裝在桶槽外側或上面,用以指示和控制桶槽內的封形式可根據需要加裝排污閥。接續法蘭可接受定製液位高度的一種控制儀表,指示器由磁性色片組成,當本體管內的磁性浮球隨液位上升時色片翻轉,即可顯示液位高度。也可在本體管上加裝磁性技術'>開關或遠傳變送器,輸出開關信號或模擬量信號。適合用於高溫、高壓、耐腐蝕等場合,可就地顯示和遠程控制。本體管採用無縫鋼管,連線管處採用拉孔焊接,內部無劃痕。安裝方式可選擇側裝和頂裝,本體下端密封。

選購

本產品又稱磁性液位計,磁翻柱液位計,磁浮子液位計,它是利用磁藕合原理進行工作的,產品彌補了玻璃管液位計不能在高溫高壓下工作且易碎的多重缺點.

有側裝和頂裝二種安裝方式,無論那種方式都可以捆綁遠傳裝置,使液位計即可以就地顯示液位,又可以遠程監控液位.捆綁後的磁翻板液位計可稱為遠傳型磁翻板液位計.

製作磁翻板液位計的工藝雖然很簡單,但磁翻板液位計作為計量儀表,特別是遠傳型磁翻板液位計,如果未經質監局審核,沒有生產許可證,產品質量是難以得到保證的.因此,採購磁翻板液位計要選擇有生產許可證且信譽好的廠家,價格可能略高一點,但產品質量有保證,售後服務有保證。

使用

玻璃板液位計可直接用來觀察各種容器內介質的液位高度。它適用於石油、化工等工業領域的液位指示,該液位計結構簡單,觀察直觀、清晰,不堵塞、不滲漏,安裝方便,維修簡單。玻璃板液位計上、下端安裝法蘭與容器相連線構成連通器,透過玻璃板可直接觀察到容器內液位的實際高度。上下閥門裝有安全鋼珠,當玻璃因意外損壞時,鋼珠在容器內壓的作用下自動密封,防止容器內液體外溢,並保證操作人員安全。
