磁力鎖的設計和電磁鐵一樣,當電流通過矽鋼片時,電磁鎖會產生強大的吸力緊緊的吸住吸附鐵板達到鎖門的效果。只要小小的電流電磁鎖就會產生莫大的磁力,控制電磁鎖電源的門禁系統識別人員正確後即斷電,電磁鎖失去吸力即可開門。因為電磁鎖沒有複雜的機械結構以及鎖舌的構造,適用在逃生門或是消防門的通路控制。其內部用灌注環氧樹酯(epoxy)保護鎖體。

基本信息

磁力鎖簡介

磁力鎖磁力鎖

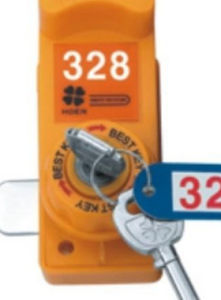

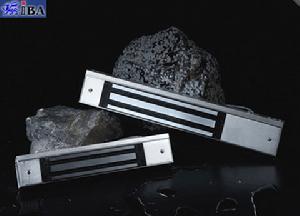

磁力鎖(或稱電磁鎖)的設計和電磁鐵一樣,是利用電生磁的原理,當電流通過矽鋼片時,電磁鎖會產生強大的吸力緊緊的吸住吸附鐵板達到鎖門的效果。只要小小的電流電磁鎖就會產生莫大的磁力,控制電磁鎖電源的門禁系統識別人員正確後即斷電,電磁鎖失去吸力即可開門。因為電磁鎖沒有複雜的機械結構以及鎖舌的構造,適用在逃生門或是消防門的通路控制。其內部用灌注環氧樹酯(epoxy)保護鎖體。目前電磁鎖的吸力強度以LB表示(磅),測試的方法是靜態加壓。所謂靜態加壓就是電磁鎖通電後慢慢地逐漸增加對吸附鐵板的拉力,當超出電磁鎖的吸力時瞬間拉開吸附鐵板,此拉力的數據就是電磁鎖的拉力值。而且電磁鎖與吸附鐵板的作用力必須是面對面而且是直線加壓(collinear load test),如此電磁鎖的吸力(Holding Force)才是最大。吸附鐵板因為長時間受電磁鐵的磁力感應有可能被短暫磁化。IBA磁力鎖採用不鏽鋼材料製造,防殘磁設計,設計靈巧,您可以根據不同的門式選擇不同的安裝支架,如U型、Z型、L型支架等,並可增加防雨設計(需訂製)。是您門禁工程鎖具的理想選擇。

IBA磁力鎖有IBA-70磁力鎖、IBA-80小型磁力鎖、IBA-90小型磁力鎖、IBA-90XP自動門磁力鎖、IBA-150磁力鎖、IBA-150-SET雙門磁力鎖、IBA-280磁力鎖、IBA-280X磁力鎖、IBA-280P磁力鎖、IBA-280XP磁力鎖、IBA-280T磁力鎖、IBA-280-SET雙門磁力鎖、IBA-280X-SET雙門磁力鎖、IBA-280P-SET雙門磁力鎖、IBA-280XP-SET雙門磁力鎖、IBA-350磁力鎖、IBA-350X磁力鎖、IBA-350P磁力鎖、IBA-350XP磁力鎖、IBA-350T磁力鎖、IBA-350-SET雙門磁力鎖、IBA-350X-SET雙門磁力鎖、IBA-350P-SET雙門磁力鎖、IBA-350XP-SET雙門磁力鎖、IBA-550XP磁力鎖、IBA-550XP-SET磁力鎖等型號。

分類

戶外

戶外電磁鎖,適用於220KV、110KV、35KV等不同電壓等級的變電站戶外隔離刀閘操作機構作電氣閉鎖使用。同時,由於該鎖內置合分兩組輔助觸點,所以特別適契約綜合自動化變電站配套,作為防誤操作監控使用。

接地

接地電磁鎖,為電力自動化變電站作為電氣閉鎖而開發的電氣接地閉鎖裝置,檢修時對接地棒進行閉鎖,防止誤拔誤插接地棒。它可以為電氣閉鎖變電站實現真正的全電力五防。

戶內門鎖

種防止高壓開關設備電氣誤操作的電控機構聯鎖裝置。主要適用於戶內高壓開關設備的前後櫃門,隔離開關,斷路器,接地線等需要閉鎖部位實現聯鎖,防止誤操作

的發生,是發電和供電部門不可缺少的閉鎖裝置。另外,為適應綜合自動化變電站的需要,能在鎖具的合分位置給用戶提供一對相應的開關接點,便於用戶鎖具相互

聯鎖及綜合自動化採樣,避免了走空程,是現代化變電站設備理想的閉鎖裝置。

電磁刀閘

種防止高壓開關設備電氣誤操作的電控機構聯鎖裝置。主要適用於戶內高壓開關設備的隔離開關需要閉鎖部位實現聯鎖,防止誤操作的發生,是發電和供電部門不可

缺少的閉鎖裝置。另外,為適應綜合自動化變電站的需要,電磁刀閘鎖亦增加了鎖內輔助接點,能在鎖具的合分位置給用戶提供一對相應的開關接點,便於用戶鎖具

相互聯鎖及綜合自動化採樣,避免了走空程,是現代化變電站設備理想的閉鎖裝置。

安裝步驟

第一步:首先用螺絲刀打開蓋板,再用六角扳手打邊板,準備安裝

第二步:拿出安裝紙板,將紙板沿著虛線摺疊把紙板放到所需裝鎖的位置,然後把需要打孔的地方做上記號後打孔.

第三步:

A 繼鐵板的固定,將內六角螺絲插入繼鐵板中,把橡膠華司置與兩片金屬華司之間,然後套在內六角螺絲上。將繼鐵板插入門上打的三個孔中,同時把香菇頭從門的另一面插入,利用六角扳手將繼鐵板鎖在門上。

B 邊板的固定,把邊板用兩個半圓頭螺絲固定在先前打孔的門框上(固定在邊板的長形孔中)。注意:不要將邊板鎖緊,讓其能前後能移動以利於安位置的修正。

C 修正邊板的位置使邊板與繼鐵板的位置合適,目的使鎖主體能與繼鐵板緊密的接觸。

D 固定鎖主體與邊板鎖緊邊板的半圓頭螺絲後,再鎖上所有的沉頭螺絲,然後再卸下半圓頭螺絲,在適當的位置鑽孔以便接線。最後用六角扳手把鎖主體鎖在邊板上。

第四步:按照說明書的指示接線。

第五步:蓋上蓋板,把小鋁柱體塞進鎖主體的螺絲孔中。

安裝方法

表面式

內開門做表面安裝時需要有輔助配件來協助安裝,選用富有裝飾性的優質進口鋁材來製做這種安裝配件:Z&L支架。每套 Z&L支架含三塊鋁材配件,其中較長的一塊L1是配給鎖主體使用;另外兩塊較短的 Z2、Z3配給繼鐵板用。Z2是安裝在門上的,邊上有五個沉孔,是用於固定在門上;Z3是用於固定繼鐵板的,邊上有三個孔,中心孔應與繼鐵板的中心孔對齊.下面介紹安裝方法。

a 先將Z&L支架中的L1支架放在裝鎖的位置上,用自攻螺絲固定於門框或牆面上。

b 用六角扳手將鎖主體鎖在L1支架上。

c 對應於L1支架的位置把Z2支架固定在門上。

d 將繼鐵板插入Z1的三個孔中假固定,然後門關好,使磁鐵和繼鐵板緊密吻合,確定Z1、Z2 的銜接位置。(Z1與Z2的相對位置根據門的厚度可以調節)。

e 將Z1、Z2鎖緊,然後將繼鐵板用M8*25內六角螺絲固定於Z1上(將螺絲、鐵板、墊圈、橡膠墊圈依次穿入)。

f 如果是雙扇門,可以用兩個Z &L支架

埋入式

埋入式(內置式)內開門與外開門的埋入式安裝方法一致,對於木門來說,如果門擋邊的尺寸夠埋入鎖主體的話,安裝非常簡單,只需挖一個合適的槽,鎖埋進後鎖上螺絲即可,一般的施工人員見鎖就會安裝。鋁合金門的門框一般都是空心的,針對這一特點,我們設計了兩種安裝方法。

A.內襯木塊法:在門框裡放入一塊大小合適的木頭作襯,再鎖螺絲。此種方法取材方便,安裝簡單。在實際安裝中大多採用這種方法。

B.利用安裝配件法:此種方法是利用我們提供的配件(四孔鐵板+U型鐵),使安裝更加簡便。

安裝注意事項:在做埋入式安裝時一定注意門擋邊的尺寸要稍大於所選鎖的尺寸。

玻璃門式

一.有鋁合金(或其它材料)包框玻璃門的安裝方法與普通門的埋入式安裝一樣。

安裝注意事項玻璃門需要裝有鋁合金包框,因鎖吸和距離要求小於6毫米,所以要求門邊到門框的距離小於6毫米,地彈簧需採用品質穩定的,否則會影響鎖的定位。

二.1.利用UBK支架安裝沒有包框的玻璃門需要有配件來輔助安裝。安裝方法與普通門的表面安裝方法基本雷同,只不過是在第三步安裝繼鐵板的時候不同,安裝方法如圖九所示。把U型槽連同橡膠緩衝墊及不鏽鋼墊片(放在鎖螺絲的一邊)套在玻璃門上,用無頭內六角螺絲鎖在玻璃門上,然後把繼鐵板固定在U型槽上。對於不同的玻璃門厚度及不同型號的電磁鎖,我們提供不同型號的安裝配件:UBK支架。

2.利用AB架來安裝先把AB架用玻璃專用膠(或雙面膠帶)固定在玻璃門上,然後再把繼鐵板固定在支架上。

注意事項

不要在繼鐵板或鎖主體上鑽孔;不要更換繼鐵板固定螺絲;不要用刺激性的清潔劑擦拭電磁鎖;不要改動電路。保養:磁力門鎖的保養與其他鎖類相比比較簡單,只要保持繼鐵板和鎖主體表面無雜質就可,所以請定期用非蝕性的清潔劑擦拭其表面。

在安裝繼鐵板的時候,不要把它鎖緊,讓其能輕微搖擺以利於和鎖主體自然的結合。

問題解決

門無法鎖上可能原因:1.無電源供應2.電源線鬆動;

解決方法:1.檢查供電電源2.將電源線鎖緊;

抗拉力不夠可能原因:1.電源供電功率不足2.門嚴重變形或磁力門鎖安裝不良,導致繼鐵板與鎖主體接觸面積縮小。3.繼鐵板或鎖主體表面有雜質;

解決方法:1.使電源輸出達到鎖的正常工作狀態。2.調整門或重新裝鎖。3.清除雜質。

磁簧開關輸出錯誤可能原因:1.繼鐵板和鎖主體沒有完全接觸2.磁簧開關位置不對3.外接負載電量超過磁簧開關的最大承受力;

解決方法:1.調整二者的位置2.請與供應商聯繫3.請重新調整電量

電磁鎖分類

有的人也叫他“陽極鎖”,其實他只是“陽極鎖”的一種,即停電開門的電鎖。因為按照消防要求,火災時,大樓會自動切斷電源,電鎖應該打開,方便人員逃生,所以大部分電鎖是斷電開門的。

電插鎖分為兩線電插鎖、四線電插鎖、五線電插鎖、八線電插鎖。

兩線電插鎖:有兩條電線,紅色和黑色,紅色接電源+12VDC黑色接GND。斷開任何一根線,鎖頭縮回,門打開。兩線電鎖,設計比較簡單,沒有單片機控制電路,鎖體容易發熱燙手,衝擊電流比較大,屬於價格比較低的低檔電插鎖。

四線電插鎖:有兩條電線,紅色和黑色,紅色接電源+12VDC黑色接GND。還有兩條白色的線,是門磁信號線,反映門的開和關狀態。它通過門磁,根據當前門的開還是關狀態,輸出不同的開關信號給門禁控制器做判斷,例如門禁的非法闖入報警門長時間未關閉等功能都依賴這些信號做判斷,如果不需要這些功能,門磁信號線可以不接。四線電插鎖採用單片機控制器,發熱良性,帶延時控制,帶門磁信號輸出,屬於性價比好的常用型電鎖。

電插鎖上的關門延時設定

所謂帶延時控制,就是鎖體上有撥碼開關,可以設定關門的延時時間。通常可以設定為0秒,3秒,6秒,9秒。每個廠家的鎖分幾檔延時略有不同。

請注意這個延時和門禁控制器和門禁軟體設定的開門延時兩個概念不一樣。

門禁控制器和門禁軟體設定的是“開門延時”,或者叫“門延時”,是指電鎖開門多少秒後自動合上。

電鎖自帶的延時,是關門延時,是指門到位多久後,鎖頭下來,鎖住門。一般門禁系統都是要求門一關到位,鎖頭就下來,把門關好。所以,電鎖延時預設設定成0秒。而有些門,地彈簧不好,門在關門位置前後晃蕩個幾下,門才定下來,這個時候如果設定成0秒,鎖頭還沒有來得及打中鎖孔,門就晃蕩過去了,門在晃蕩回來會把已經伸出來鎖頭撞歪,這種情況就可以設定一個關門延時,使門晃蕩幾下後,穩定下來,鎖頭再下來,關閉門。

五線電插鎖:

和四線電插鎖的原理是一樣的,只是多了一對門磁的相反信號,用於一些特殊場合,正式場合反而麻煩,工程師要測試該用哪一對。

紅黑兩條線是電源。還有COMNONC三條線,NO和NC分別和COM組成兩對信號相反(一組閉合信號,一組開路信號)。門被打開後,閉合信號變成開路信號,開路信號的一組變成閉合信號。

八線電插鎖:

原理和5線電插鎖一樣。只是除了門磁狀態輸出外,還增加了鎖頭狀態輸出。即,鎖頭是不是伸出來信號不一樣。

門禁電插鎖:通常用於玻璃門,木門等。

優點:隱藏式安全,外觀美觀,安全性好,不容易被撬開和拉開。

缺點:安裝時要挖鎖孔,比較辛苦。

備註:有些玻璃門沒有門檻(即門框也是玻璃的),或者玻璃門面的頂部沒有包邊,需要買無框玻璃門附屬檔案來輔助安裝。附屬檔案的費用由於產量不高,費用不低。
