技術參數及選擇方法
| 一、容積（單位：L） BJYSL-SC-500 BJYSL-SC-800 BJYSL-SC-010 BJYSL-SC-015 | 工作室尺寸（D*W*H）mm 800×800×800 800×1000×1000 1000×1000×1000 1000×1500×1000 | 外型尺寸（D*W*H）mm 1270×970×1800 1270×1200×2050 1500×1200×2050 1500×1700×2050 |
| 二、 LRHS-512-PS | 800×800×800 | |
| LRHS-800-PS | 800×1000×1000 | 1270×1220×2050 |
| LRHS-1000-PS | 1000×1000×1000 | 1500×1200×2050 |
| LRHS-1500-PS | 1000×1500×1000 | 1500×1700×2050 |
| 溫度範圍 | RT+10~70℃(訂貨時說明) | |
| 振動時間 | 0-999小時 可調 | |
| 試驗總時間 | 0-999小時可調 | |
| 定時精度 | ±1分鐘 | |
| 相對濕度 | 45%~75%（不能顯示） | |
| 金屬篩網標準線經 | 50um | |
| 線間標準間距 | 75um | |
| 滑石粉用量 | 2～4kg/m | |
| 金屬篩網標標稱線徑 | 75～100μm | |
| 產品特點 | 內膽為SUS304不鏽鋼板製成。外殼為鍍鋅板靜電噴塗。試驗箱大門附觀察窗，大門下部為電氣控制面積，模擬砂塵的滑石粉置於試驗箱下部料斗。利用循環風機和自動震擊器將滑石粉通過75微米方孔的網吹入工作室上部，促使試驗空間形成高密度塵霧狀，對試品進行試驗。連續、周期吹塵任意選擇時間設定。帶刮塵器的可視玻璃門，便於觀測試驗箱體內被測試樣狀況。台灣產TAIAN時間控制器（SG2-10HR-A）控制吹塵、點燈及振動周期。 | |
箱體結構
外殼材料：優質鋼板噴塑處理。內膽材料：進口SUS不鏽鋼光板。
可視玻璃門，便於觀測試驗箱體內被測試樣狀況。
試驗箱底部採用高品質可固定式PU活動輪。
試驗箱底部有更換粉塵裝置。
可靠的氣動振動裝置。
強勁的粉塵吹風電機，保證粉塵的吹起和自由降落
用管道包箍式雲母片加熱圈，熱量安全穩定（防止粉塵粘連結塊）。
具有定時加熱控制。
砂塵試驗箱控制儀表說明
1，控制儀表；進口數顯儀表（1）吹砂時間（IS-99h可調）
（2）振擊時間（IS-99h可調）
（3）負載時間（IS-99h可調）
（4）工作時間（IS-9999h可調）
2. 主要配件：吹塵風機、振擊電機、加熱管、過慮網。
3. 配備抽真空執行元氣件.（真空表、過濾器、氣體流量計、快速接口）
供電條件
電源要求：AC380V±10% 50±0.5Hz 三相五線制預裝功率：總功率+2.0KW
要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，並且此開關必須是獨立供本設備使用（建議電源開關容量：32A）
產品用途
該設備適用於電工電子產品、汽車機車零部件、密封件在砂塵環境中防止砂塵進入密封件和外殼的試驗。以檢驗電子電工產 品、汽車、機車零部件、密封件在砂塵環境中的使用、貯存、運輸的性能。結構特徵
該設備外殼採用冷軋鋼板靜電噴塑，內膽為優質不鏽鋼板，外型整體美觀大方。箱門中間設有大面積觀察窗加手動雨刮裝置，可以方便在試驗過程中清晰地看到試件的試驗情況。設備的主要控制儀採用智慧型數顯控制儀，該設備主要控制儀採用智慧型數顯溫度控制儀，人性化設計的操作方法，易學易用，並且不同功能檔次的儀表操作相互兼容。輸入採用數字校正系統，內置常用熱電偶和熱電阻非線性校正表格，測量精確穩定。具備位式調節和AI人工智慧調節功能，0.2級精度，多種報警模式。設備具有定時功能。設備加熱採用不鏽鋼翅片加熱管。整個設備的吹塵周期、振動周期均可調，並配有總試驗的定時器。主要技術指標
安全保護裝置

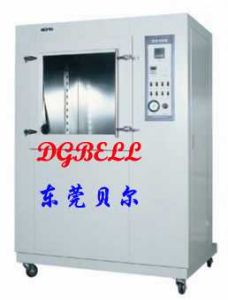

砂塵試驗箱LENPURE實物圖1． 電源超載、短路保護
2． 接地保護
3． 超溫保護
4． 為保護設備，所有報警均會自動切斷電源，並發出聲訊提示。
相關標準
GJB150.1-86
GB4208-93砂塵試驗方法
GB2423.37-89砂塵試驗方法
GJB150.12砂塵試驗
GB10485砂塵試驗方法
箱體結構：
箱體外殼材料：優質鋼板噴塑處理。
內膽材料：進口SUS不鏽鋼光板。
可視玻璃門，便於觀測試驗箱體內被測試樣狀況。
試驗箱底部採用高品質可固定式PU活動輪。
試驗箱底部有更換粉塵裝置
主要技術參數：
1．金屬網絲直徑：50um
2．間標稱間距 ：75um
3．滑石粉用量：2kg～4kg/m3
4．抗擊時間 ：0～99H59M
5．風機循環時間：0～99H59M
運行控制系統
| 運行控制系統 | 控制器 | 微電腦可程式邏輯控制器 |
| 真空系統 | 配有壓力計、空氣過濾、調壓三聯件、連線管（真空泵另配，訂貨時說明） | |
| 循環風機 | 低噪音型電機。多葉式離心風輪 | |
| 粉塵加熱系統 | 不鏽鋼雲母片加熱套 | |
GB4208-93防塵試驗方法
GB2423.37-89砂塵試驗方法
GJB150.12砂塵試驗方法
GB10485防塵試驗方法
安裝場地
地面平整，通風良好設備周圍無強烈振動
設備周圍無強電磁場影響
設備周圍無易燃、易爆、腐蝕性物質和粉塵
安裝要求
設備周圍留有適當的使用及維護空間，如圖所示：
A：不小於60cm
B：不小於60cm
C： 不小於120cm
（註：設備傾斜角度不能超過15℃）
安裝環境條件
溫度：5℃～+28℃（24小時內平均溫度≤28℃）相對濕度：≤85%RH
氣壓：86kPa～106kPa
供電條件 三相四線+保護地線，電壓範圍：AC（380±38）V
頻率允許波動範圍：（50±0.5）Hz
保護地線接地電阻小於4Ω
要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，並且此開關必須是獨立供本設備使用
故障處理
砂塵試驗箱用於檢測產品的外殼密封性能，主要是按照IP5X和IP6X兩個等級的試驗方式，模擬產品在生產、運輸、貯存過程中遇到的砂塵環境，從而檢驗其外殼的防護性能。。如今，防塵試驗設備對質量控制方面的作用越來越得到重視，特別是些零部件生產廠家給大整車廠配套相關產品時，必須要滿足相關的標準試驗要求，在產品設計階段就按各種相關標準做好驗證工作，而通過防塵試驗設備以及其他相關試驗發現問題馬上解決，企業才能為客戶製造出理想的產品。砂塵試驗箱在做試驗的過程中，可能因為斷電、操作失誤等原因而造成砂塵試驗箱運行故障，如何處理試驗故障而不影響試驗結果的可靠性、真實性呢。武漢試驗設備有限公司歸納了幾點關於砂塵試驗箱在故障處理方法。
一、防塵試驗箱開機儀表不亮沒電：檢查供電電源是否正常，檢查相序是否正常，是否有零線。
二、不吹塵：檢查鼓風機是否正常工作或風機過小，檢查粉塵是否乾燥。
三、不振動：檢查振動電機是否正常。
四、砂塵試驗箱應有專人管理操作，並定期對箱體及鼓風機進行清掃,定期應有專業人士維護保養。
五、為了穩定地發揮試驗箱的功能、性能，應選擇常年溫度為十五到二十五度之間，相對濕度小於85%的空間。
六、相鄰的牆壁或器物之間的距離。安裝場所的環境溫度切忌急劇變化五、應安裝在無直射陽光的場所，應安裝在通風良好的場所，遠離可燃物、爆炸物及高溫發熱源的地方，設備應安裝在灰塵少的場所、儘可能地安裝在靠近供電電源的場所。
七、設備沒電：檢查供電電源是否正常，檢查相序是否正常，是否有零線。
原理
1.設備主控制器採用進口PLC程式控制液晶顯示屏,採用全中文顯示工作時間等;2.配備抽真空執行器件,“施耐德”執行元器件;
3.吹塵風機時間自動交替進行;
4.振動和停止振動時間自動交替進行;
5.可分別對吹塵風機、粉塵振動和總試驗時間進行控制;
6.此控制器具備下述多種任意設定控制功能
a.吹塵時間(停、吹):連續、周期吹塵任意選擇時間設定
b.振擊時間:振動和停止振動時間自動交替進行,振動時間99分、59秒可調
c.預設試驗時間:試驗時間最大為99小時59分鐘
d.通電：斷——通——斷
7.無熔絲保護開關、超溫、過載、漏電、全護套式接線端子,具有自動關機等保護
