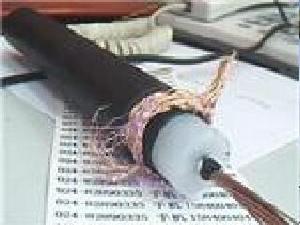

直流高壓電纜
商品名稱：靜電噴漆直流高壓電纜
產品型號：GYVZ-50/75/100/125/150
產品特點：
1、產品標準名稱及型號 單芯聚乙烯直流高壓電纜SL。Q312-93
2、用途：本產品用於靜電噴漆，靜電選礦，靜植絨及其它弱電流高壓的直流裝置中，做電源引接線
商品名稱：靜電噴漆直流高壓電纜
產品型號：GYVZ-50/75/100/125/150
產品用途：本產品用於靜電噴漆，靜電選礦，靜植絨及其它弱電流高壓的直流裝置中，做電源引接線
產品特點：
2、用途：本產品用於靜電噴漆，靜電選礦，靜植絨及其它弱電流高壓的直流裝置中，做電源引接線
產品標準：國際標準/國家標準/企業標準
正常使用條件：本產品用於靜電噴漆，靜電選礦，靜植絨，鋁塑分離機設備及其它弱電流高壓的直流裝置中，做電源引接線。
規格 及性能 特點
型號截面 電纜最大外徑 導體直流電阻 歐 /km 耐 壓 實 驗 ( D. C ) KV min
GYVZ-50 2.5 10 7.59 75 15
GYVZ-75 2.5 11.4 7.59 110 15
GYVZ-100 2.5 14.0 7.59 145 15
GYVZ-125 2.5 16.5 7.59 175 15
GYVZ-150 2.5 18.5 7.59 200 15
另有，X射線機專用直流高壓電纜
| 型號 | 產品名稱 | 生產範圍 | 執行標準 | 主要適用範圍 |
| X-Z50 | 3x1.5mm | JB673-77 | 用於脈動直流電壓峰值100KV的中性電接地的X射線上 | |
| X-Z75 | X射線機用直流高壓電纜 | 用於脈動直流電壓峰值150KV的中性電接地的X射線機上 | ||
| X-Z100 | 用於脈動直流電壓峰值200KV的中性電接地的X射線上 | |||
| X-Z125 | 用於脈動直流電壓峰值250KV的中性電接地的X射線上 | |||
| X-Z50-X | 小尺寸X射線機用直流高壓電纜 | TL/Q19-96 | 用於脈動直流電壓峰值100KV的中性電接地的X射線上 | |
| X-Z75-X | 2x1.8+2x1.25 | TL/J44-96 |
高壓電纜製作材料
高壓電纜老式的有油紙絕緣電纜，現在套用最多的是橡塑絕緣電纜。
高壓電纜一般為交聯聚乙烯絕緣。。。

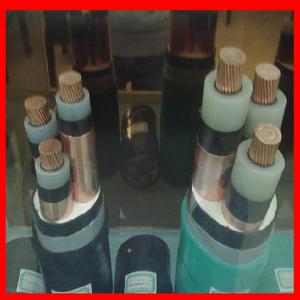

一般高壓電纜結構由線芯、內絕緣層、半導體層、鋼鎧、填充料、外絕緣層等組成。。不同用處的電纜，所用的材料是不同的，但線芯都是銅或鋁，現在套用最多的是鋁，銅比較貴，只有在35kV及以上電纜中才有套用。。。
直流高壓電纜的擊穿與預防措施
(1)加強電纜質量檢驗工作。上海地區為提高電纜製造質量，採取派人在廠家監造的措施，在監造過程中發現了不少問題，收到良好效果。北京地區一直執行現場接頭前電纜質量檢驗，發現了不少問題，但這一措施也有局限性，就是現場只能進行外觀檢驗，無法了解絕緣內部情況。為此，北京現在採用定期對電纜進行抽樣，送武高所或上海電纜所進行檢驗的方式，以確保電纜質量。同時電纜生產廠家也應加強質量管理，提高質量意識，嚴格出廠前的試驗和檢驗工作，杜絕不合格產品流入市場。?
(3)採用新的試驗手段。在對交聯電纜做竣工試驗時避免採用直流耐壓，可以採用串聯諧振或VLF的方法，如果沒有相應設備也可以採用24h空載運行的方式。?
(4)提高設計圖紙深度。設計是施工的指導，設計水平的提高是電纜工程水平提高的關鍵，各地設計單位要加強交流和學習，充分考慮在長期安全運行中電纜系統可能遇到的情況，為保證電纜系統長期安全運行努力。?
(5)加大運行監測力度。很多人認為電纜系統可以免維護，這種觀點是錯誤的。以前因為沒有好的監測手段，電纜運行部門只能加強巡視，現在紅外線測溫在一些地方開始使用，一些地方還在接頭部位安裝了溫度監測系統，局部放電技術開始進入實用階段。各地運行部門應根據實際情況開發或採用相應的檢測手段，做到提前預防。
