直流絕緣監察裝置

直流絕緣監察裝置裝置分為信號和測量兩部分，且均按直流電橋的工作原理進行工作的。它能在任一極的絕緣電阻降低時，自動發出燈光和音響信號，並且可利用它判斷出接地極和正、負極的絕緣電阻值。

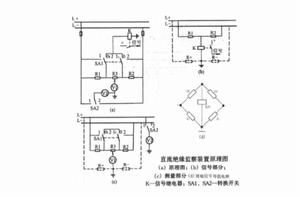

發電廠直流系統的供電網路比較複雜，分布範圍也較廣，發生接地的機會也較多。直流系統發生一點接地時影響不大，仍可繼續進行。但是一點接地長期存在是非常危險的，若發生另一點接地時，就有可能引起信號迴路、控制迴路、繼電保護裝置和自動裝置的誤動作或造成直流電源短路。為防止直流系統出現一點接地的運行，必須裝設直流絕緣監察裝置。目前，發電廠中廣泛採用的直流絕緣監察裝置的原理如圖所示。
