一、概 述
本裝置以系統安全為首要前提，按行業標準的最高要求，以可靠的低頻信號方式進行檢測，並在現場進行了大量的實際套用，對系統無任何影響。
發電廠、變電站的直流系統為控制、保護、信號和自動裝置提供電源，直流系統的安全連續運行對保證發供電有著極大的重要性。由於直流系統為浮空制的不接地系統，如果發生兩點接地，就可能引起上述裝置誤動、拒動，從而造成重大事故。因此當發生一點接地時，就應在保證直流系統正常供電的同時準確迅速地探測出接地點，排除接地故障，從而避免兩點接地可能帶來的危害。

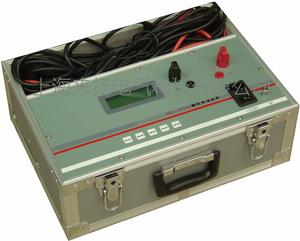

接地導通二、儀器特點
1、使用簡單：只需打開電源開關就可直接使用,無需別的按鍵操作。
2、安全可靠：無需停浮充電機及其它電源，對直流系統沒有任何影響。
3、適用電壓等級多：直流系統220V、110V、48V、24V都可以使用。
4、適用範圍廣：任何類型電廠、變電站、煤礦、化工廠等供電部門都可使用。
5、可線上和離線對地故障進行鑑別、尋蹤、定位。
6、抗干擾能力強，克服了系統分布電容的影響。
三、工作原理
用於在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。該儀器在原理上引入一種全新的探測方法----波形分析法，其主要特點和優點：檢測靈敏度高、排查系統分布電容能力強、不斷電查找、不影響系統正常運行、抗干擾能力強、安全可靠等。波形分析法，就是利用在直流母線與地之間加入一種特定的周期性電壓信號，通過卡鉗式探頭探測各支路電流，分析、計算電流信號基波與諧波的相位及相位差，進而判斷是否存在接地故障及接地故障點。
四、技術指標
1、信號發生器：
輸出信號頻率：2.5Hz±2%；
信號空載輸出電壓：0-20V有效值；
信號電壓幅值誤差：<5%；
輸出口抗衝擊能力：400V直流衝擊；
電源電壓：AC220V±10% ；
電壓頻率：50Hz±5%；
輸入保險：2A；
體積：275×225×100mm。
2、信號接收器：
信號電流檢測靈敏度：0.5mA；
接收器顯示：數字0-19；
五、注意事項
1、由於系統是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動，保證使用的高精度。
2、信號源應加在故障母線和地上。
3、本儀器鉗型卡鉗只能卡直流迴路不能卡交流迴路。
4、當各個支路都無明顯接地時，應注意接地點是否在供電部分，例如蓄電池、充電機等部位。
5、在檢測過程中，鉗表和故障檢測器不用時請關閉電源，以延長電池的使用時間。
6、故障檢測器電量不足時，液晶顯示器顯示負值，此時應立即充電，以提高檢測的準確性。
7、由於鉗表的靈敏度很高，檢測時不要用手握鉗表，應讓鉗表處於靜止狀態，以免影響檢測準確度。
