監控桿
漢字讀音：jiankonggan
英語：Control rod
監控桿作用
監控桿是用於室外監控攝像機安裝的柱狀支架道路監控通常使用高度6米橫臂1米來進行製作。沒有特殊情況所有監控桿預埋件混凝土為C25砼，所配鋼筋符合國標及受風要求。其中水泥為425號普通矽酸鹽水泥。混凝土的配比和最小水泥用量應符合GBJ204-83的規定。
監控桿實例
北京金海恆業燈具有限公司專業生產各類鋼桿，戶外照明燈具及監控安防類配套設施，並承接大、中、小型城市亮化工程、太陽能亮化改造工程、小區安防監控工程，以環保節能為主題，服務於全國各行各業。供應道路燈,景觀燈,監控立桿,攝像機立桿，交通信號桿各類鋼桿類產品：包括戶外高、中、低桿燈；庭院燈、大型景觀燈及各類戶外照明設備；包括各類監控立桿、攝像機立桿及鋼結構支架；承接太陽能工程並出售各類線線纜、五金工具及電力金具等。！
監控桿規格
1、監控桿是用於室外監控攝像機安裝的柱狀支架道路監控通常使用高度6米橫臂1米來進行製作。沒有特殊情況所有監控立桿預埋件混凝土為C25砼，所配鋼筋符合國標及受風要求。其中水泥為425號普通矽酸鹽水泥。混凝土的配比和最小水泥用量應符合GBJ204-83的規定；
2、監控桿必須有良好接地最好加引線導入地下（建議導電不走桿體），其接地電阻小於4歐；
3、預埋件地腳螺栓法蘭盤以上的螺紋包紮良好以防損壞螺紋。根據預埋件安裝圖正確放置監控立桿預埋件，保證支臂桿的伸出方向與行車道垂直（或按工程師要求）地腳螺栓作為主筋；
4、監控桿基礎的混凝土澆注面平整度小於5mm/m儘量保持立桿預埋件水平。預埋件法蘭盤低出周圍地面20~30 mm ，再用C25細石砼把加強肋蓋住，以防止積水；
5、桿旁、控制箱旁、電纜拐彎處、電纜管直線長度超過50米時或兩端電纜管不在同一平面相距100 mm以上時，必須設定手孔井。手孔井的內圍尺寸要求為500（長）×500（寬）×600（深）MM，用礫石鋪層作為滲水用；手孔井四壁必須抹水泥沙漿。
6、控制箱由設備廠家根據所需容量配備，外殼採用優質冷軋鋼板壁厚不小於1.2mm外表噴室外塑粉並做好防水防盜及散熱。
7、結構用鋼不得影響材料和機械性能的裂紋、分層、重皮、夾渣等缺陷麻點或劃痕的深度不得大於鋼材厚度負公差的1/2，且不應大於0.5mm。
8、設計依據：設計風載：23m/s2，疲勞壽命：30年，按國家最新標準版本《碳素結構鋼》、《電氣裝置安裝工程電纜線路施工及驗收規範》、《鋼結構工程施工及驗收規範》、《鋼筋混凝土工程施工驗收規範》等相關規範進行施工。
常用監控立桿規格表
JX-ZX型立桿型立桿規格表
JX-ZX型立桿規格 上下直徑 壁厚
JX-ZX型4米立桿 120mm--72mm 140mm—92mm 4.0mm
150mm—102mm 165mm—117mm
JX-ZX型5米立桿 140mm—80mm 150mm—90mm 4.0mm
165mm—105mm 180mm—120mm
JX-ZX型6米立桿 165mm—93mm 180mm—108mm 4.0mm
200mm—128mm 220mm—148mm
JX-ZX型7米立桿 180mm—96mm 200mm—116mm 5.0mm
220mm—136mm 240mm—156mm
JX-ZX型8米立桿 180mm—84mm 200mm—104mm 5.0mm
220mm—124mm 240mm—144mm
JX-ZX型9米立桿 200mm—92mm 220mm—112mm 5.0mm-6.0mm
240mm—132mm 280mm—172mm
JX-ZX型10米立桿 220mm—100mm 240mm—120mm 5.0mm-6.0mm
280mm—160mm 300mm—180mm
JX-ZX型12米立桿 220mm—76mm 240mm—96mm 6.0mm-8.0mm
280mm—136mm 320mm—176mm
監控桿安裝規範
1、基礎的鋼筋籠應臨時固定，同時確保鋼筋寵的基礎頂板平面水平，即用水平尺在基礎頂板垂直兩個方向測量，觀察其氣泡必須居中；監控立桿預埋件基礎混凝土澆搗必須密實，禁止混凝土有空鼓；
2、施工時要在預埋管口預先用塑膠紙或其它材料封口，以防止混凝土澆搗時混凝土漏入預埋管中，造成預埋管堵塞；基礎澆搗後，基礎面必須要高於地平面5MM～10MM；混凝土必須要養護一段時間，以確保混凝土能達到一定的安裝強度。
3、每一根金屬立桿都必須接地，其接地電阻小於4歐；各立桿基礎具體數據視現場施工需要為準。

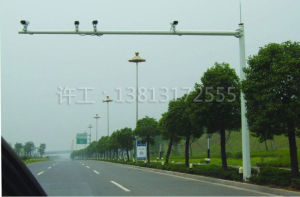

監控桿圖片

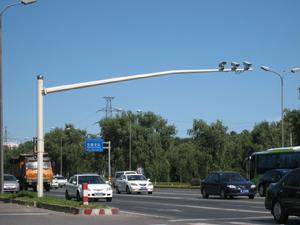

電子警察監控立桿
