簡介
疊層母排又稱複合母排，層疊母排，層疊母線排，複合銅排，英文叫Laminated Busbar， 是一種多層複合結構連線排，可算是配電系統的高速公路。與傳統的、笨重的、費時和麻煩的配線方法相比，使用複合母線排可以提供現代的、易於設計、安裝快速和結構清晰的配電系統。具有可重複電氣性能、低阻抗、抗干擾、可靠性好、節省空間、裝配簡潔快捷等特點的大功率模組化連線結構部件。 複合母排廣泛套用在電力及混合牽引、電力牽引設備、蜂窩通訊、基站、電話交換系統、大型網路設備、大中型計算機、電力開關係統、焊接系統、軍事設備系統、發電系統、電動設備的功率轉換模組等。
優點
疊層母排
●更少的總體成本
●很高的可靠性和安全性
●簡潔緊湊的設計,節省內部空間
●降低雜散電感，降低尖峰電壓保護IGBT
●更低的阻抗，
●無錯誤的安裝
●量身定做的模組式結構, 便於安裝和現場服務
●增加分布電容
●以更低的電壓降實現高電流承載能力
●通常比電纜更容易散熱冷卻, 更小的溫升
市場套用
功率轉換領域 (如太陽能逆變器)
交通領域 (如軌道交通、新能源汽車)
通訊領域 (如通訊基站, 配電系統)
計算機領域 (如伺服器, 大型主機)
解決方案
粉末噴塗層疊母排
邊緣封閉層疊母排
逆變單元整體解決方案
表面處理
鋁排：陽極氧化、表面噴塗

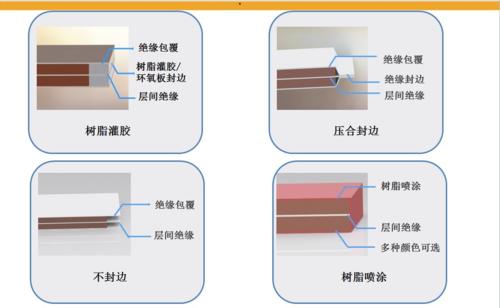

結構分類
1.樹脂灌膠
2.邊緣開放型
3.邊緣封邊型
4.樹脂噴塗封邊型
疊層母排
