煤粉管道專用三維波紋補償器也稱補償器、伸縮節、膨脹節是專為煤粉管道設計的一種專用補償器。管道補償器採用多層一次液壓成型工藝，可以補償軸向、角向、橫向及各方位的合成位移。管道補償器具有極強的耐磨性、補償量大、產品性能好、使用壽命長、等多種優點。
二、型號示例：
示例：MSW450 ×8J/200-L
表示：煤粉專用三維波紋補償器，公稱通徑為450mm，波數為8波，補償量200mm的波紋補償器，L為產品長度。
三、適用範圍：
適用於煤粉，熱風氣固兩相流體，流速15 500mmH2O的一次風、二次風、三次風管道任意方向位移補償。£~30m/s，工作溫度60℃~450℃，風壓0.25MPa帶其它固體粉塵、顆粒的氣固兩相流體的熱位移要求的管道系統。
四、性能特點：
耐高溫，不漏粉，不積粉位移剛度小；能夠吸收任意方向位移，撓性好保證鍋爐及管系膨脹自如；安裝維護方便、吊架簡單、使用壽命長、綜合投資省。廣泛套用於100~600MW發電機組，從根本上解決了煤粉泄漏的問題，保證了機組的正常安全運行。
五、材質：
波紋管採用1Cr18Ni9Ti或SUS304材質製造，接管由低碳合金耐磨鋼製造，具有良好的焊接及耐磨性能。
六、選型於安裝要求：
1、煤粉管道專用三維補償器能夠吸收軸向位移（X）、任意向的橫向位移（Y）、軸向補償量（Xo）、橫向補償量（Ymm）能滿足各類機組要 求，選用時應滿足下列計算式：2、對於200MW以上功率的大型火機組，鍋爐燃燒器與煤粉管道接口處的垂直位移200毫米以上，水平位移、40毫米以上，膨脹節要儘可能近燃燒器安裝，並設定固定支架，隔離支架5以外管線的變形，使該補償器主要吸收鍋爐的位移，見下述三種安裝方式：

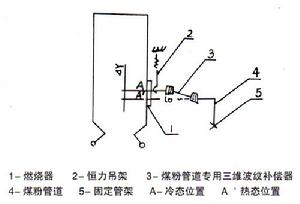

3、靠近燃燒器入口處水平安裝，鍋爐的垂直位移，鍋爐及煤粉管道的任意方向位移，補償器主要通過橫向撓曲以及少量軸向位移伸與壓縮來吸收。 為減少磨損和流阻，產品按冷緊狀態安裝（又稱偏裝），冷緊量為入口處的垂直位移ΔY。以保證補償器能在水平狀態下工作。
註：產品訂貨時，如用戶提出預拉伸由製造廠家完成，則產品的供貨長度L+ΔX。如由用戶完成，可在產品安裝之前，通過產品的雙頭螺柱（3）和螺母（4）使二組波紋管的長度各增加1/2ΔX。
