一、產品簡介
1.1系統概述
門禁管理系統作為現代化綜合安防管理系統的重要組成部分,在小區、辦公樓、賓館等各種出入口及通道的安全和日常管理中發揮著極大的作用。傳統的門禁一般是通過布置到每個門點的線纜進行聯網和控制,存在著許多缺陷。
針對我國新時期智慧型小區物業管理需求和特色,我司採用國際領先的近距離無線網路技術,開發出新一代綜合門禁管理系統——通屋無線智慧型門禁系統。本系統採用最新的無線感測技術,是典型的無線物聯網套用系統,具有與傳統系統相比的顯著優勢:
1)安裝施工簡單,效益而費用低,不破壞現場環境;
2)容易做到線上巡更等複雜功能,免去傳統布線的瓶頸;
3)設備及安裝成本相對較低,真正做到提升質量而減少成本;
4)可靠性高,故障率低,不會出現通信線老化接觸不良等問題;
5)動態組網可提供更高的安全性,比傳統有線更加安全。
6)容易維護,系統自動檢測故障;
7)方便系統擴充和增加其他一卡通產品
此外,系統不僅可以滿足安防及管理上的需求,更可以為智慧型樓宇建設提供了BA系統聯動接口,可以為樓宇能源、照明、圖像監控等系統提供聯動接口,提升大樓智慧型化水平。
本系統完美結合了人員安全監控、門禁考勤管理、遠程控制,巡更管理,無線通訊等功能,與時俱進的提供眾多住宅小區、商場、企事業單位等場所的門禁等管理系統。
1.2系統基本功能和特色功能簡介:
基本功能:
用戶管理:管理員對登錄用戶帳號的管理(新增、修改、刪除、停用、啟用、授權登錄用戶的帳號);
刷卡進出:業主與IC卡綁定,確保人員出入安全,控制非法人員出入,防被盜;
通道授權:主要是針對每棟樓中住戶使用(對業主分別授權不同的通道,只有授權此通道的業主才能刷卡進出);
安裝簡單:只需電源線解決所有問題;
密碼開鎖:多種開鎖模式提供用戶選擇;
業主資料管理:管理員對用戶資料進行備案(新增、修改、刪除、發行卡片、掛失、解掛、延期);
查詢報表:管理員對用戶進出場記錄、業主資料、租住人員資料、異常記錄信息進行查詢報表(報表可以自己設計樣式、列印、導出Excel表格);
設備故障診斷:檢測系統外設當前的工作狀態,並且報告系統故障原因;
預警功能:系統提前預警災害提示,並按設定自動開鎖。避免人民生命損傷。
記錄並報送異常狀態:報送門異常狀態,防止壞人進出;
設備管理:根據系統外設安裝配置情況,備案系統外設的相關資料,以便系統實時監控設定運行情況;
智慧型化配置:當設備第一次運行或者沒有配置基本參數時,控制系統自動檢測並且請求管理軟體配置基本參數信息,完全智慧型化過程,無需人工干預。
特色功能:
1)控制器與讀卡器分離設計,使門禁系統管理更安全
2)大容量FLASH存儲,無需電池供電,數據永不丟失,增設服務終端機作脫機備份,數據得到雙層保護,保證數據不丟失
*可存儲8000張用戶卡,最大可擴充10萬用戶
*門禁板可脫機存儲20000條事件記錄(刷卡記錄、報警記錄),服務終端機能備份保存20萬條記錄,在線上時記錄數不限
3)可外接兩個標準Wiegand26/34格式讀卡器或鍵盤讀卡器(Wiegand4或者Wiegand8)
4)可達到單門單向和單門雙向刷卡控制功能
5)可設15種常規時區(每個時區按周計畫設定、每天最多可設四個時段)和4個特殊時區
6)可設開門按鈕及卡加密碼時區
7)定時自動開/關門
8)門無故開啟報警、開門逾時報警功能
9)三種開門方式(感應卡、感應卡加密碼、感應卡或密碼開門)
10)支持遠程強制常開/常關門,遠程臨時開門,常開/常閉時區
11)無線通信聯網,可單台控制器與計算機相連,也可與多台機相連,不限級數可實現大系統聯網控制
12)多卡開門,最多能支持6張卡開門
13)用戶卡有效期功能
14)非法卡報警功能(非標準功能)
15)臨時卡功能(非標準功能)
16)區域防潛回功能(非標準功能)
17)防潛回(防尾隨)防脅迫功能
18)預留擴展接口,通過擴展板可實現更多的聯動功能
19)支持電子地圖功能,高端軟體贈送線上巡更功能
20)系統靈活設定多門互鎖功能,在電子地圖的輔助下,輕鬆設定不同用戶的行走路徑
21)繼電器所有觸點均有觸點保護器,確保繼電器在長時間頻繁動作下不會損壞觸點
22)所有接口均有瞬態電壓抑制器,能有效保護接口電路,抑制雷電、靜電、以及各種意外原因線上路上的產生的浪涌電壓和瞬態過壓。
23)控制器設有硬體電子狗監控器,確保控制器在工作時不會出現當機的情況。
功能參數:
1)網路:德國軍用無線通信,真正方便聯網,擴充設備及遠程訪問控制最大可連線6萬單元
2)門開關狀態感測器(門磁)輸入、出門按鈕輸入接口
3)兩個外接讀卡器接口,區分進、出口
4)電鎖繼電器輸出(負載為12VDC/2A),報警繼電器輸出(負載為12VDC/2A)
5)電源:額定DC12V/150mA,功率3.6瓦
6)抗氧化噴塗外箱,外形尺寸:285×290×70mm
7)工作環境:溫度:—20℃—+70℃;濕度:10%—80%
8)輸入:一個門磁輸入接口
一個出門按鈕接口,出門按鈕位置可以接受遙控或者紅外等的開關信號開門輸出控制
9)輸出:報警繼電器輸出(一組常開、常閉乾接點),負載能力為DC30V2A
*門鎖繼電器輸出(一組常開、常閉乾接點),負載能力為DC30V2A
10)兩個讀頭接口:兼容韋根26,34格式,可以掛接兼容韋根8格式密碼鍵盤
11)電源輸入接口:DC9~15V電流:控制器電流<100mA
12)適用領域
*適用於政府、大型企業集團、連鎖企業、軍隊、金融機構、電信、電力等領域
管理:
☆隨時、隨地、☆靈活的許可權設定,使全球化企業可以共用一個資料庫
☆快速查詢、樹狀結構管理
質量體系
ISO9002、CE
組成
無線門禁系統,主要包括無線門禁主機、電插鎖、無線中央協調器、管理中心電腦及管理軟體等,產品如下:
圖2無線門禁安裝布線圖
無線門禁主機包括無線控制器、外接讀卡器(裝有密碼鍵盤、讀卡器),無線控制器可實現電磁鎖的控制、讀卡器信息和密碼確認、攝像機的啟動,以及與管理中心的0通信。
門禁刷卡器安裝在進出口的外牆上,距地面1.3m左右,方便人員刷卡和輸入密碼,外觀如圖2所示,主要包括刷卡區、紅外探測器或攝像頭、密碼鍵盤區三個部分,也可根據客戶需求選配指紋等身份識別裝置。
1.3系統安裝
本系統的安裝非常方便,具體如圖4所示,圖5給出了傳統門禁的安裝示意圖。可以明顯看出無線門禁系統在安裝上簡單方便,不需要過多的中轉設備,系統更簡潔可靠,線上式的管理方式使管理更加安全可靠,對單個門的授權可以通過管理中心直接完成。
圖4無線門禁安裝示意圖

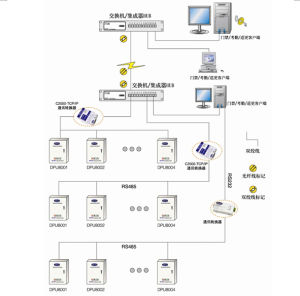

圖五傳統TCP/IP通信門禁系統接線圖
1.4網路說明
無線門禁系統採用樹狀網路結構,組網使用一台或多台無線中繼轉發接收器將門禁一體設備與住宅小區內的區域網路進行聯接,通過門禁控制伺服器(可與一卡通數據伺服器並用)接入一卡通管理系統,開啟門禁控制器並運行門禁控制軟體網路布建立即完畢,可進行通訊。
無線中繼轉發接收器與門禁控制器無線通訊距離不大於100米,通訊距離與現場實際情況有關。
若超過最大有效距離,可使用無線中繼器增強無線網路通訊範圍,無線中繼器與無線收發器通訊距離1000米,無線中繼器與門禁控制器通訊距離800米,無線中繼器與無線中繼器間通訊距離1000米,同一網路鏈路最多可設定5箇中繼。
二、優勢對比
2.1功能優勢
無線物聯網門禁系統和傳統有線聯網門禁系統的優缺點對比表如下所示:
對比內容 傳統門禁 無線門禁
安裝 為了控制板和電腦之間達成通信,需要大量管線;接線複雜;所有管線需要拉到弱電井,耗時耗人力。 只需每個門有電源線,接上每個門的電鎖線和開關,通信線全不用安裝。
美觀 大量布線對於裝修好的場所帶來美觀破壞, 不需再擔心施工場所是否裝修好了
安全性 通信沒有加密,切人後很容易盜取,通信堵塞時也容易丟失數據。 是德國軍用無線通信格式。通信數據有加密,每次通信有數據校對,不會丟失數據,蜂窩式連結,不會產生數據堵塞。
開門方式 刷卡、密碼,刷卡加密碼,出門按鈕,遠程控制 刷卡、密碼,刷卡加密碼,出門按鈕,遠程控制,
檢修和維護 因為管線較多,線材老化和接觸不良問題時有發生,產生的檢修是很困難。 非常簡單,電腦系統自動檢測問題所在。
電能消耗 每道門每年消耗約87度電 低功耗,更節能環保
施工工期 長 短
造價 因為施工成本高,造成整體造價高 減少了施工和維護成本,不需降低質量追求成本控制,質量更加有保證
2.2技術優勢
1、為什麼使用無線通訊技術
我國現行智慧卡設備(IC卡消費機、考勤機、門禁機等)從上世紀90年代中期開始規模化普及至今已經有10多年的大規模發展歷史了,其間智慧卡經歷了多次升級,從接觸式IC卡發展到非接觸式IC卡,從存儲卡發展到邏輯加密卡、CPU卡,設備功能也經歷了多次升級。但其聯網方式發展很慢,其中與PC機的聯網方式80%以上的設備仍然使用RS485/RS422網路;少數設備開始內置TCP/IP通訊模組,使用五類線聯網,但成本較高,聯網距離較近(100米)。個別系統使用CAN匯流排,成本適中,聯網距離在1000米左右,通訊速度在19.2-100kbps較好。
目前使用RS485網路通訊的智慧卡設備其最大通訊距離1200米,通訊速率在9.6-19.2kbps左右,半雙工模式,聯網數量在128台以內。因聯網方式的滯後,導致智慧卡設備的聯網通訊瓶頸產生,尤其需要急速解決的是施工便捷性、通訊速度、通訊距離等方面。
目前智慧卡設備因受通訊方式的限制,給設備的安裝普及帶來了極大的限制;例如,在一些密度較高的使用場所,如住宅小區,住宅小區課室、工廠車間等,需要鋪設密集聯網線路,通常是每課室鋪設1-2條電纜,一個住宅小區要鋪設幾百個信息點,線路鋪設成本高、施工周期長。尤其是後期因線路故障而導致的維護工作量大、查找故障點效率低。
首先,我們使用的無線通訊技術是符合國際IEEE802.15.4規範,它是一種介於無線標記技術和藍牙之間的無線通訊技術解決方案。並且此無線通訊技術是一個工業級無線網路,專門針對工業控制最佳化,具有長距離、低功耗、低複雜度、低成本、低速率、高穩定性、高抗干擾能力、高穿透力等特點。我們在2009年首次成功把這一無線通訊技術引入一卡通行業,並成功研發出國內唯一基於此種無線通訊技術的一卡通設備,至今已歷經兩年的市場考驗。憑藉兩年間無數用戶的反饋改進意見和自身不斷改進最佳化,今天我們的無線一卡通系統的穩定、易用、優秀的擴展性能、快速組建、節省資源等優勢已得到無數用戶肯定。
我們的無線通訊技術使用國際ISM開放頻段。在中國開放的頻段分別有:27MHz(玩具)、315-450(對講、民用無線電)、915MHz(RFID)、2.4G(Wi-Fi),其中我們使用的頻段是2.4GHz。
我們的無線通訊功率非常低,一般Nokia手機在通話時功率為1.2W-1.5W,待機狀態功率為0.5W,我們的無線通訊設備功率待機狀態下功率<10mW,通訊時最大值為:
一卡通設備(門禁控制器、停車場系統、考勤機):10db=10mW;
普通型無線收發器、中繼器:20db=100mW;
增強型無線收發器、中繼器:30db=1W。
因此使用增強型通訊時最大功率相當於手機在通話。而且我們的設備在通訊時1W僅為最大值時的功率,我們每隔0.6s發射一次信號,平均功率小於100mW,見下圖示意:
圖6產品功耗
2、為什麼說我們的無線通訊是安全的
在大多數無線感測網路(WSN)的套用中,用戶對WSN的安全性要求都很高,而802.15.4標準具有高可靠性的特點,這種高可靠性就建立在安全協定的基礎上。802.15.4標準的密鑰協定是網路系統是數據傳輸中保證數據安全的保障機制,其安全性已得到世界範圍的安全測試和確認。
3、實時線上或離線採集支持
門禁系統支持實時採集或離線採集數據方式,離線採集可選擇手動採集或定時採集;實時消費功能可即時進行數據採集並顯示消費機的即時消費情況報表。
無論實時或離線採集數據,均不影響門禁系統正常工作,可邊使用工作,邊進行數據採集。若單次採集數據失敗,或出現丟包、通訊中斷等情況,門禁控控制器內部數據不受任何影響,重複採集數據時,系統自動識別重複數據記錄,不會因為重複而造成數據不正確,不影響系統數據記錄的完整性。
無線技術指標
技術基礎 IEEE802.15.4
無線工作頻段 使用2.4GHz國際ISM開放頻段,不需要申請無線頻道
發射功率 0-25dB
接收靈敏度 -100dB
最大通訊速率 250kbps
網路拓撲 串(樹)狀結構
布網能力 無線收發器 視距100米 增強型
無線收發器 視距2000米
無線中繼器 視距100米 增強型
無線中繼器 視距2000米
設計同一網路中最大支持中繼數量:無限制
同一網路路由最大支持中繼數量:無限制
最大支持無線智慧卡設備數量為無限制
能利用現有無線、有線區域網路資源對聯網範圍進行擴張
2.3成本優勢
對於某些已經建好的場所如:住宅小區、工廠等,因建設初期考慮不足未能預留網路管線,只能考慮打牆、挖地等重新鋪設管線,結果往往施工造價已經遠遠超過了智慧卡設備總投入。選擇無線傳輸,無需布線施工,節省費用,不影響室內外裝修美觀,使有些不能進行布線施工的場所亦能輕鬆套用系統。使用專用的無線傳輸方式,避免了其它無線傳輸易受干擾、處理速度慢的缺點。最高工作速率達250Kbit/s,對用戶來講並沒有任何傳輸的滯後反應。
無線通訊可以大量減少線纜的使用,以平均每台機使用50米線材計算,全年銷售1萬台設備節省線纜50萬米,如果使用五類線,則節省100多萬元的線纜成本;如果以每米10元的布線成本計算,則節省500多萬的布線成本。在國家建設節約型社會的政策下,無線智慧卡設備的普及具有明顯的社會效益。
與現有網路對比:
無線一卡通 區域網路 RS485
網路結構 串(樹)狀結構 星狀結構 匯流排結構
傳輸方式 無線微波 TCP/IP 差分傳輸
通訊模式 全雙工 全雙工 半雙工
通訊速度 250Kbps 100Mbps 19Kbps
最大傳輸距離 半徑1公里 90米 1200米
單個網路鏈路
可連線設備數量 65000 以交換機連線埠來定 127
障礙跨越能力 有 無 無
線纜消耗 無 很高 中
抗干擾能力 強 弱 強
初期建設成本 低 高 中
