瀝青的軟化點試樣在規定尺寸的金屬環內，上置規定尺寸和質量的鋼球，放於水
（5℃）或甘油（32.5℃）中，以5±0.5℃/min, 速加熱，至鋼球下沉達到規定距離
﹙25.4mm）時的溫度，以℃表示，它在一定程度上表示瀝青的溫度穩定性。

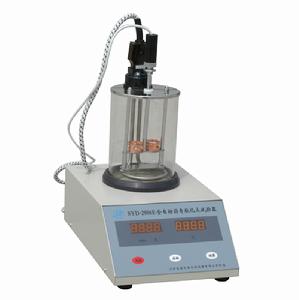

試驗規程
二、將環架在支撐盤上，將球環罩上把球放在球罩內，將5℃的蒸餾水倒進燒杯內（750ml左右）然後將環架放在燒杯里，擰上環架螺絲。
三、按啟動鍵，開始試驗，時間顯示窗開始顯示試驗時間，溫度顯示窗顯示燒杯里的真實溫度，當環架上的鋼球有一個落下來，試驗繼續，當兩個鋼球全部落下來本次試驗結束。
四、當時間顯示窗顯示“00”，溫度顯示窗顯示兩個鋼球落到25.4mm時的溫度平均值。這時按“結果”鍵，依次顯示第一個和第二個鋼球落到25.4mm時的溫度。
五、下次試驗直接按“啟動”鍵即可。或按“復位”鍵使儀器回到初始狀態。
英文名稱：
Asphalt softening point
試驗方法與試驗步驟
1。準備工作3.1.1 將試樣環置於塗有甘油滑石粉隔離劑的試樣底板上。 按本規程 T 0602 的規定方法將準備好的瀝青試樣徐徐注人試樣環內至略高出環面為止。 如估計試樣軟化點高於 120℃，則試樣環和試樣底板（不用玻璃板）均應預熱至 80℃～ 100℃。
3.1.2 試樣在室溫冷卻 30min 後，用環夾夾著試樣杯，並用熱刮刀刮除環面上的試樣， 務使與環面齊平。
3.2.1 試樣軟化點在 80℃以下者： 同時
1） 將裝有試樣的試樣環連同試樣底板置於 5℃±0.5℃水的恆溫水槽中至少 15min， 將金屬支架、鋼球、鋼球定位環等亦置於相同水槽中。
2)燒杯內注入新煮沸並冷卻至 5C 的蒸餾水，水面略低於立桿上的深度標記。
3)從恆溫水槽中取出盛有試樣的試樣環放置在支架中層板的圓孔中，套上定位環；然後 將整個環架放人燒杯中，調整水面至深度標記，並保持水溫為 5 'C -I-- 0-5C。環架上任何 將 使端部測溫頭底部與試樣 部分不得附有氣泡。 OC-80C 的溫度計由上層板中心孔垂直插人， 環下面齊平。
4)將盛有水和環架的燒杯移至放有石棉網的加熱爐具上，然後將鋼球放在定位環中間的 試樣中央，立即開動振盪攪拌器，使水微微振盪，並開始加熱，使杯中水溫在 3min 內調節至 維持每分鐘上升 5℃±0.5℃。在加熱過程中，應記錄每分鐘上升的溫度值，如溫度上升速度 超出此範圍時，則試驗應重作。 5)試樣受熱軟化逐漸下墜，至與下層底板表面接觸時，立即讀取溫度，準確至 0.5℃。
3.2.2 試樣軟化點在 80 C 以上者：
1)將裝有試樣的試樣環連同試樣底板置於裝有 32 C±1℃甘油的恆溫槽中至、少 15min； 同時將金屬支架、鋼球、鋼球定位環等亦置於甘油中。
2)在燒杯內注人預先加熱至 32℃的甘油，其液面略低於立桿上的深度標記。
3)從恆溫槽中取出裝有試樣的試樣環，按上述 3.2.1 的方法進行測定，準確至 1℃。
4 報告： 同一試樣平行試驗兩次，當兩次測定值的差值符合重複性試驗精密度要求時，取其平均 值作為軟化點試驗結果，準確至 0.5℃。
5 精密度或允許差
5.1 當試樣軟化點小於 80℃時， 重複性試驗的允許差為 1℃， 復現性試驗的允許差為 4℃。
5.2 當試樣軟化點等於或大於 80℃時，重複性試驗的允許差為 2℃，復現性試驗的允許差 為 8℃。
