溢流拱壩

溢流拱壩

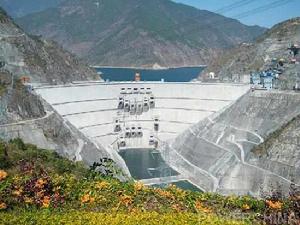

溢流拱壩是指從壩的頂部溢流的拱壩。溢流拱壩一般在溢流段設閘墩、閘門、啟閉機和交通橋,兩側設導牆,下游接消能工;有的不設閘門。重力拱壩下游面坡度接近於壩面溢流所要求的坡度,溢流段可布置在河床中部。中等厚度的拱壩,可在岸坡壩段溢流。

簡介

溢流拱壩是指從壩的頂部溢流的拱壩。

特點

溢流拱壩一般在溢流段設閘墩、閘門、啟閉機和交通橋,兩側設導牆,下游接消能工;有的不設閘門。重力拱壩下游面坡度接近於壩面溢流所要求的坡度,溢流段可布置在河床中部。中等厚度的拱壩,可在岸坡壩段溢流。

布置形式

簿拱壩的溢流布置形式有:

①壩頂自由跌落式,一般布置在河床中部。適用於較小的單寬流量;

②壩下游側設有由構架支承的溢流面,構成滑雪道式溢流,或利用廠房頂過流,也可將水流從廠房前挑至下游較遠處,適用於較大的單寬流量;

③利用兩岸壩段對稱溢流,通過鼻坎挑射至遠處,使兩股水流相互碰撞,以消耗一部分能量。拱壩多建在狹窄河谷。挑流消能多採用異型鼻坎,使挑射水流落水點在縱向或橫向分散,以減輕對河床的沖刷。

決定因素

溢流拱壩的溢流段長度、孔數、孔口尺寸、位置等,需根據泄洪量大小,對壩體應力與下游沖刷的影響等研究確定。使水流不危及大壩與其他建築物的安全,儘量不影響其他建築物的正常運行。此外,還需根據泄流量、水頭、地質條件和運用要求等設計消能工。溢流拱壩最終的布置、溢流型式和消能工,一般需要通過水工模型試驗驗證。
