溝蓋板

溝蓋板簡介

溝蓋板採用鋼格板製造的溝（井）蓋板，具有多種型號可供選擇以適合不同的跨距載荷及要求。
廣泛套用於市政道路、園林設施、住宅小區、學校、體育場管等不同場所。
根據使用場合的不同，我公司可提供不同規格型號的溝（井）蓋板，表面可熱浸鋅、冷鍍鋅（電鍍）或者不處理，

材質

扁鋼

材質為Q235A或不鏽鋼，有普通平面型、防滑齒型和截面I型。
常用規格有20*5、25*5、25*3、32*5、32*5、40*5、40*3、50*5、65*5、75*6、100*8、100*10等。

橫桿

材質為Q235A或304不鏽鋼的圓鋼、扭絞方鋼、方鋼或六角鋼。扭絞方鋼是由盤園經方模拉絲並扭絞而成，其常用規格有5*5、6*6、8*8mm等。

混凝土

材質為鋼筋混凝土，強度達到C25/C30/C35。承重能力強，造價低廉，維護簡單。

特點

溝蓋板特點：
1、 外形美觀：線條簡捷，銀色外表，現代潮流。
2、 最佳排水：漏水面積達83.3%，是鑄鐵的兩倍多。
3、 熱浸鍍鋅：防鏽力強，免維護及更換。
4、 防盜設計：蓋與框用鉸聯接，防盜，安全，開啟方便。
5、 節省投資：大跨，重載時，比鑄鐵價低且節省被盜或壓碎更換的費用。
6、 高強度：強度和韌性遠高於鑄鐵，可用於碼頭，機場等大跨度和重載荷的環境。
7、 規格多：滿足不同環境、載荷、跨度、尺寸及形狀所需。
該產品施工簡單、重量輕、承載好、抗衝擊、寧彎勿折、排水量大、經過熱浸鋅處理後美觀耐用，防腐，具有鑄鐵蓋板不可似的優點。採用鉸鏈聯結或者採用鉤聯接等方式，便於開啟，並具防盜功能。

溝蓋板分類

鋼格板溝蓋通常由固定的框和活動的鋼格板溝蓋組成，根據需要可配上緊固配件和防盜裝置。

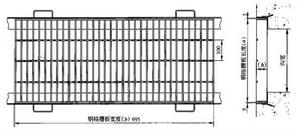

GT型溝蓋板

GT型普通側溝、橫斷溝鋼格板溝蓋

車行道鋼格板溝蓋根據車行方向分為側溝蓋和橫斷溝蓋。承載扁鋼與車行方向垂直的成為側溝蓋，承載扁鋼與車行方向平行的成為橫斷溝蓋。

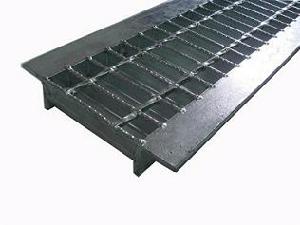

GU型溝蓋

GU型溝鋼格板溝蓋

對於大多數普通混凝土砌的無沿口溝，採用U型溝蓋非常簡單，節約，不需要特殊的溝沿口。
荷載T6-14時，溝沿上建議埋沒角鋼，同時也可採用預製的U型溝砌塊構築水溝，有效防止污水向大地滲漏。需要過車時，這種U型鋼格板溝蓋僅適用於側溝

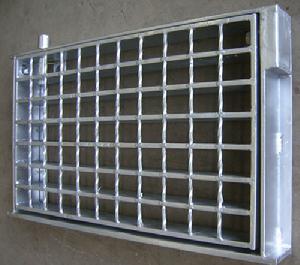

GM型溝蓋板

道路園區等市政設施的雨水井、塵沙井、下水井、污水井等給排水井孔、氣孔、人孔的蓋板，均可採用GM型井孔鋼格柵板蓋，GM型井孔鋼格柵板蓋一般可設計成可翻式，通常可翻的啟閉角度為110度。帶角艄的鋼格板該不僅防盜而且簡化了程式

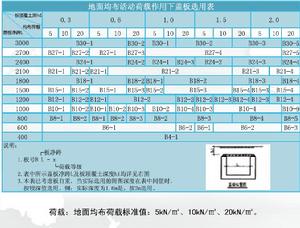

鋼筋混凝土溝蓋板

道路、市政用，尺寸隨意可調，強度可調。

尺寸選用說明

1.對於使用於交通道路上的人行道，車行道，停車場鋼格板，碼頭或建築物地面的溝蓋板，因為荷載及車行方向的不同，其設計和選型應作實際情況的考慮。
2.用於道路上的水溝、橫斷溝蓋（車行方向與承載扁鋼方向相平行）時，不僅要考慮輪壓，衝擊，還需防止溝蓋板彈跳移位的危險，必須將溝蓋板與角鋼、支梁固定（可以使用焊接固定或鋼格板安裝夾固定）。
荷載選用
輕型：25噸/m2 ；小車，行人通行的校園住宅園，公園，地下停車場和廚房等
重型：70噸/m2 ; 20噸以下汽車通行的廠區，一般公路，主幹道路邊，停車場和街道等
超重型、：140噸/m2 ；重型拖車，貨櫃叉車，吊車和飛機等通行的主幹公路，特大型停車場，礦山，碼頭和機場等。

溝蓋板的安裝

1.安裝須知：支撐框的錨固片必須牢固地埋入水泥層內；
2.水溝兩邊的支撐面必須平整、堅固；
3.扁鋼方向為承重（支撐）方向，按溝（井）寬留間隙定扁鋼長度L;
4.按溝（井）長排版，取符合加工模數的標準板寬995mm，板間留間隙5mm;
5.溝（井）長餘下不足1米部分靠模數定尺寸；
6.根據溝（井）寬及承載要求選定鋼格柵板型號。
7.建議選擇標準尺寸進行設計施工。
