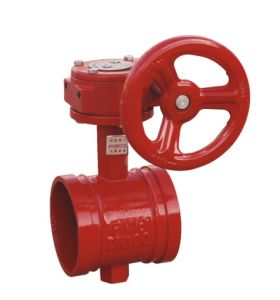

溝槽式蝶閥

溝槽式蝶閥

溝槽蝶閥採用蝸輪,蝸桿傳動,隨之凸輪轉動按預定位置將信號裝置上觸頭壓下或放開,相應輸出"通""斷"電信號,顯示蝶閥的啟閉狀態。

溝槽蝶閥採用蝸輪 ,蝸桿傳動,隨之凸輪轉動按預定位置將信號裝置上觸頭壓下或放開,相應輸出"通""斷"電信號,顯示蝶閥的啟閉狀態.

溝槽式蝶閥詳細介紹

溝槽蝶閥採用蝸輪,蝸桿傳動,隨之凸輪轉動按預定位置將信號裝置上觸頭壓下或放開,相應輸出"通""斷"電信號,顯示蝶閥的啟閉狀態。閥體為球墨鑄鐵,外觀採用粉末環氧樹脂噴塗,碟板採用整體包膠,抗老化,經久耐用,彈性記憶及使用壽命長。分為手柄溝槽信號蝶閥XD81X、渦輪溝槽信號蝶閥XD381X、渦輪溝槽蝶閥D381X、手柄溝槽蝶閥D81X。
手柄溝槽信號蝶閥XD81X手柄溝槽信號蝶閥XD81X

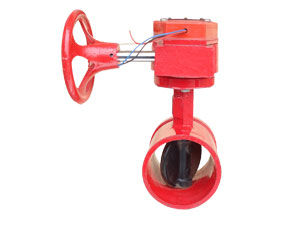

渦輪溝槽信號蝶閥XD381X渦輪溝槽信號蝶閥XD381X

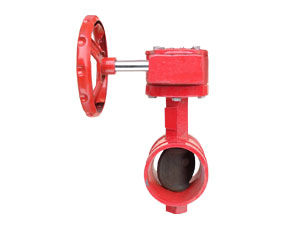

渦輪溝槽蝶閥D381X渦輪溝槽蝶閥D381X

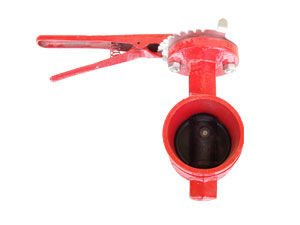

手柄溝槽蝶閥D81X手柄溝槽蝶閥D81X

溝槽式蝶閥使用注意事項

1、蝶閥可以安裝在空間任意位置管路上。
2、本蝶閥的安裝位置應保證使用、維修和更換的方便。
3、溝槽蝶閥安裝時可以不考慮管路介質流動的方向,即允許雙向流動。
4、蝶閥安裝前應存放在室內乾燥處,閥板微開4°~5°。

溝槽式蝶閥特點

1、體積小,重量輕,小型輕便,容易拆裝及維修,並可有任意位置安裝。2、結構簡單,緊湊,90°迴轉啟閉迅速。
3、操作扭矩小,操作靈活,省力輕巧,降低成本。
4、流量特性趨於直線,調節性能好,流阻係數小,流通能力大,節能環保。
5、啟閉試驗次數多達數萬次,壽命長。6、密封性可靠,達到完全密封,氣體試驗泄漏為零。
7、外形尺寸
型號 高度 寬度 結構長度
DN65 195 110 102
DN80 215 110 102
DN100 245 114 117
DN125 275 140 126
DN150 300 165 148
DN65信號 210 110 102
DN80信號 210 110 102
DN100信號 282 114 117
DN125信號 290 140 126
DN150信號 315 165 148
