傳力接頭性能特點:
松套傳力接頭是在法蘭松套補償接頭的基礎上增設法蘭短管及傳力螺桿而成,次類型的補償接頭與松套補償接頭和松套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節量,一旦將所有的螺母擰緊,它是剛性連線的,可以傳遞軸心力,從而保護閥門、泵等設備。

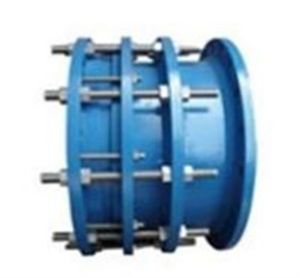

VSSJAFC型可拆式雙法蘭傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成,它能傳遞被連線件的壓力推力(盲板力)和補償管路誤差,不能吸收軸向位移。重要用於泵、閥門、管路等附屬檔案的松套連線。
適用範圍:
VSSJAFC型可拆式雙法蘭傳力接頭適用於輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高於250度的蒸汽和顆粒粉狀等介質。
安裝簡要說明:
VSSJAFC型可拆式雙法蘭傳力接頭適用於兩邊均與法蘭連線的管路中,安裝時調節產品兩端與法蘭的安裝長度,對角依次均勻擰緊壓蓋螺栓,使其成為一個整體,並有一定的位移量,方便安裝維修時,根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至正個管道。
連線方式:法蘭式,
工作壓力:0.6-1.6MPA
公稱通經:65-3200mm
使用介質:水、污水
使用溫度:常溫
密封材料:NBR,
製造標準:GB/T12465-2007
1、傳力接頭(補償接頭)主要金屬零件材料
2、傳力接頭零部件
碳鋼或不鏽鋼的傳力接頭(補償接頭),公稱通經≤400mm的,其限位短管、短管法蘭的筒體宜用無縫鋼管,質量應符合GB/T8168或GB/T14976的要求,公稱通經≥450mm的,其上述筒體宜用鋼板捲筒焊接製造,焊管的質量應符合GB/T9711.2的規定。
球墨鑄鐵補償接頭(傳力接頭)由限位短管,短管法蘭的筒體質量應符合ISO2531的要求。
補償接頭(傳力接頭)用碳鋼固件應熱鍍鋅處理,塗層厚度要求按GB/T13912的規定
補償接頭(傳力接頭)的零件表面不應有裂紋、結疤、摺疊、分層等缺陷,並不得有擦傷、溝槽或碰撞形成的明顯凹陷。
3、限位螺釘:船用壓蓋松套伸縮接頭應設限位螺釘。
4、表面防護:用於海水等腐蝕介質的碳鋼、球墨鑄鐵補償接頭,器表面應進行塗塑或熱鍍鋅或鎳磷塗層等特塗處理,其要求應分別符合GB/T13912GB/T13913CJ/T120的規定,用於滑油等介質的碳鋼、球墨鑄鐵補償接頭,器表面宜用環氧塗層或在其表面塗防鏽漆。
5、強度:補償接頭本體的強度應能承受1.5倍公稱壓力的壓力,保壓5min,不得有滲漏和明顯的塑性變形。
6、密封性:補償接頭密封副應能承受1.25倍公稱壓力的壓力,保壓5min,不得有泄漏。
7、可撓量和偏心量
標記示例:公稱壓力為1.6MPa,公稱通經為800mm,本體材料為QT400-15球墨鑄鐵,表面需塗塑的可拆式雙法蘭松套傳力接頭標記為:
補償接頭CC2F16800QSGB/12465-2002
產品名稱:
可拆式雙法蘭傳力接頭
詳細內容:
序號名稱數量材料
1本體1QT400-15、Q235A、ZG230-450、20
2密封圈1NBR
3壓蓋1QT400-15、Q235A、ZG230-450、20
4短管法蘭2Q235A、20、16Mn
5螺柱nQ235A、20、1Cr18Ni9Ti
6螺母5nQ235A、35、1Cr18Ni9Ti
VSSJAF型雙法蘭傳力接頭的主要尺寸
PN0.6MPa的可拆式雙法蘭傳力接頭的基本尺寸
公稱通經
DN管子外徑
Dw接尺寸總長
L安裝尺寸L1 伸縮量重量/kg
法蘭外徑
D螺栓孔中心
圓直徑D1螺栓孔
n/個dominmax
65761601304144504201804017.9
80891901501846020.6
10011421017028.4
12514024020081837.1
15016826522546.2
20021932028057.4
2502733753351276.3
300325440395224854453955094.6
350377490445122.7
40042654049516141.1
450480595550158.1
50053064560020186.2
60063075570526500465415261.9
70072086081024324.5
8008209759203068063057060516.7
90092010751020570.3
100010201175112028658.8
12001220140513403233750680620984.4
140014201630156036361273.1
1600162018301760407707006401767.2
180018202045197044391981.7
200020202265218048428307306702483.4
2200222024752390528607607003086.3
2400242026852600563456.4
260026202905281060481000880800803844.3
2800282031153020644307.8
3000302033153220684738.1
3200322035253430725134.7
註:1、本產品材質可根據用戶要求選用(碳鋼、不鏽鋼、半不鏽鋼等材質)
2、法蘭連線尺寸均按GB9115.1-2000生產(本標準與蝶閥連線尺寸相同)非標尺寸由用戶提供
