概述
本系統用於煤礦水噴霧系統及乳化液系統進水的過濾，系統進液公稱流量為50噸/小時，經80微米自動反清洗過濾器過濾後分為兩個支路:水噴霧系統40噸/小時,乳化液系統10噸/小時。
主要性能參數
電 源：三相（660VAC/50HZ），2KW
控制電壓：AC220V/50HZ，DC24V；
環境溫度：-20℃~60℃
相對濕度：不大於95%（25℃）
工作環境：適合在含有甲烷爆炸性氣體的煤礦礦井中
反洗電機：礦用660V/50HZ，550W
排污電機：礦用直流24V
定時反洗：0～99小時59分任意設定，出廠設定為4小時
反洗時間：0至99分鐘59秒任意設定，出廠設定為2分鐘
電機絕緣等級：F級
防爆等級；礦用隔爆型ExdI
控制方式：定時控制
設計壓力：3.2MPa
系統總流量：50噸/小時
水噴霧系統流量：40噸/小時
乳化液系統流量：10噸/小時
自動反清洗過濾器過濾精度：80微米
乳化液進水過濾器過濾精度：25微米
機箱外形尺寸：690×430×20
安裝使用說明
3.1 安裝:

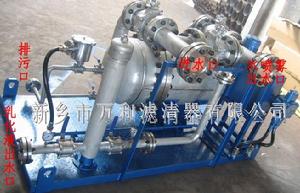

3.1.1 將圖中進水口與系統進水管連線；水噴霧出水口與水噴霧進水管道連線；乳化液出水口與乳化液系統的進水管道連線；反衝洗進出口與反衝洗管道連線；排污口與排污管道連線
3.1.2檢查所有連線處的螺絲是否完全鎖緊。
3.1.3打開控制箱旁邊的接線盒，按接線端子圖接上660V電源。
3.1.4檢查接線箱進線口處是否密封。
3.1.5在接線箱的蓋板面均勻塗上黃油，安裝接線箱蓋板並鎖緊所有螺絲。
3.1.6正確接好接地線。
3.2 接通總電源，打開控制櫃電源開關。
3.3 關閉乳化液進水閥及乳化液出水閥，開啟供水系統。
3.4 系統供水穩定後緩慢打開乳化液進水閥。
3.5 緩慢打開乳化液泵供水支路出水閥，直至完全打開。
3.6 反衝洗過濾系統的使用：
3.6.1定時反衝洗：在定時控制方式下，定時值到(出廠設定為4小時)時，清洗系統工作，清洗電機動作，排污閥打開，閥開指示和清洗指示燈亮，清洗時間出廠設定為2分鐘，時間到後，一個工作周期已結束，排污閥自動關閉，除電源指示燈和閥關指示燈外，所有指示燈全部熄滅，系統進入待洗狀態，直至定時到時進入下一個清洗狀態。
3.6.2手動反衝洗：按下手動按鈕，過濾器即可清洗，按下停止按鈕，清洗停止。
3.6.3如清洗電機故障，反洗電機停止工作。
3.7 濾芯更換:自動反衝洗過濾器濾芯中不鏽鋼線隙濾芯,可長期使用。更換乳化液進水過濾器濾芯按以下步驟進行：
3.7.1 關閉乳化液進水閥及乳液液出水閥。
3.7.2 打開乳化液進水過濾器蓋，更換濾芯（若密封圈破損則一併更換）。
3.7.3 在乳化液進水過濾器上蓋螺紋處均勻塗上黃油並安裝上蓋，鎖緊。
3.7.4 緩慢打開乳化液進水閥。
3.7.5 緩慢打開乳化液出水閥直至完全打開。
