獨特優勢，實現全面系統可視化

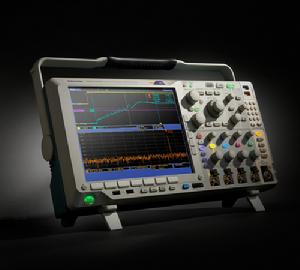

MDO4000混合域示波器系列是全球首款結合了頻譜分析儀功能的示波器，它提供了獨特的工具集，可幫助工程師節省數天甚至數星期的調試時間。
MDO4000遠遠超越了傳統頻譜分析儀的功能，允許用戶捕獲4個模擬、16個數字和1個RF通道上的時間相關模擬、數字和RF信號，並在所有中心 頻率提供≥ 1 GHz 的捕獲頻寬，比典型頻譜分析儀高100倍。由於實現了時間相關的多域顯示，工程師現在能夠進行準確的定時測量，以了解其設計中的時域命令/控制事件間的延 遲和時延在頻域上引起的變化。另外，由於MDO4000能夠提供時域和頻域時間相關的完整系統級觀測，所以尋找間歇性EMI噪聲和元器件狀態帶來的EMI 噪聲變得前所未有的容易，而這是目前其他測試設備無能為力的。
MDO4000混合域示波器主要作用於幫助工程師捕獲時間相關的模擬、數字和射頻信號，獲得完整的系統級觀測，幫助他們快速解決複雜的設計問題。
在另一項行業首創中，MDO4000允許工程師觀察信號在一次長採集中的任意時刻的RF頻譜，以了解該頻譜隨時間或元器件狀態產生的變化。通過將獨特和正在申請專利的Spectrum Time技術全面套用於時域採集，工程師能夠觀察其採集中任意時刻的RF頻譜，同時觀察其模擬、數字和/或解碼的匯流排在同一時刻的情況。同樣，RF時域的軌跡可以顯示RF輸入信號的振幅、頻率或相位隨時間的變化。這使得特徵化調頻、建立時間，以及其他系統元器件和活動相關的RF事件時間變得更加容易。RF時域軌跡與模擬、數字和串列/並行匯流排解碼波形在同一視窗中顯示，能即時觀察器件的工作狀況。
除了標準的RF功率電平觸發以外，可選模組（MDO4TRIG）還支持將RF功率電平作為基礎的其他觸發類型，使客戶能夠進一步隔離RF事件。用戶能夠按照具體脈衝寬度進行觸發，或者尋找逾時事件或欠幅脈衝，甚至將RF輸入包括在與模擬和數字通道一起定義的邏輯模式之中。MDO4000允許按用戶設定的任何條件進行觸發而不受信號的模擬、數字、RF或其任何組合形式性質的影響亦屬業內首創。
使用MDO4000，工程師能夠用一台儀器替代示波器和頻譜分析儀。這使他們能夠繼續使用其熟悉的示波器來觀察頻域，而無需尋找和重新學習頻譜分析儀。
應運而生，為解決當前設計挑戰
隨著WiFi、ZigBee、藍牙、RFID等無線套用進入到日益增多的嵌入式系統中，越來越多的工程師需要同時面對數字電路和射頻電路設計，設計工程師必須同時處理這兩個領域。當前，超過60%的示波器用戶還使用頻譜分析儀來解決擁有無線功能嵌入式系統的設計問題，這要求他們同時在時域和頻域下工作。對於這些系統的眾多設計工程師來說，同時解決射頻和數位訊號的測試分析成為了一種新的測試需求。
超過60%的示波器用戶還使用頻譜分析儀來解決擁有無線功能嵌入式系統的設計問題，這要求他們同時在時域和頻域下工作。通常情況下，一位工程師要么是混合信號/數位訊號工程師，要么是射頻（RF）信號工程師。但隨著無線技術的套用日益普遍，設計工程師必須同時處理這兩個領域。
近年來隨著像NFC、物聯網等新興套用的風生水起，類似的這些實實在在的測試需求大量增加，這些套用需求催生了混合域示波器這一開創性的示波器新類別，集示波器和頻譜分析儀功能於一台儀器，提供時間相關的模擬、數字和射頻信號觀測。
多個真正的業內第一
MDO4000允許按用戶設定的任何條件進行觸發而不受信號的模擬、數字、RF或其任何組合形式性質的影響是業內首創。
在另一項行業首創中，MDO4000允許工程師觀察信號在一次長採集中的任意時刻的RF頻譜，以了解該頻譜隨時間或元器件狀態產生的變化。
毫無疑問，混合域示波器將改變工程師的工作方式，連帶的示波器領域也要進行一次重新洗牌。泰克科技再一次證明自己是業內的領導者，而其他廠商則迎來生存的挑戰和機遇。科技發展的一往無前總是鞭策著落後者。§ 業內第一款 集成頻譜分析儀的示波器
§ 業內第一款 集成的模擬，數字，RF採集系統
§ 業內第一款 實現頻譜分析時間
§ 業內第一款 實現最高達3 GHz的捕獲頻寬
§ 業內第一款 擁有綜合RF觸發
§ 業內第一款 擁有自動RF標記
§ 業內第一款 提供電流、電壓、差分RF探頭
運行模式
引已觸發頻譜模式和自由運行模式在同時顯示時域和頻域時，顯示的頻譜一直是系統觸發事件已觸發的頻譜，與活動的時域曲線時間相關。但是，在只顯示頻域時，可以把RF 輸入設定成自由運行。這適合頻域數據是連續的、與時域中發生的事件不相關的情況。

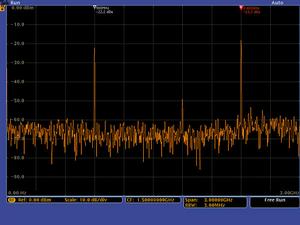

超寬捕獲頻寬
超寬捕獲頻寬當前無線通信隨時間明顯變化，採用完善的數字調製方案，通常採用涉及突發輸出的傳輸技術。這些調製方案還可能有非常寬的頻寬。傳統掃頻分析儀或階躍頻譜分析儀的配備不足以觀察這些信號類型，因為它們只能看到任一時點上一小部分頻譜。
一次採集中得到的頻譜數量稱為捕獲頻寬。傳統頻譜分析儀會在所需跨度內掃描或步進捕獲頻寬，建立要求的圖像。結果，當頻譜分析儀採集頻譜的一個部分時，您關心的事件可能正在發生頻譜的另一個頻段。當前市場上大多數頻譜分析儀的捕獲頻寬只有10 MHz，有時通過選配高價選項，捕獲頻寬可以擴展到20 MHz、40 MHz、甚至140 MHz。
為了滿足現代RF的頻寬要求，泰克(TEK)混合域示波器MDO4000系列提供了≥1 GHz的捕獲頻寬。在跨度設定在1 GHz及以下時，它不要求掃描顯示畫面。它從單次採集中生成頻譜，從而保證能夠看到在頻域中查找的事件。
主要性能指標
· 4 條模擬通道
－ 500 MHz 或1 GHz 頻寬型號
· 16 條數字通道
－ MagniVuTM 高速採集技術，提供了60.6 ps 的精細定時解析度
· 1 條RF 通道
－ 50 kHz - 3 GHz 或50 kHz - 6 GHz 頻率範圍
－≥ 1 GHz 的超寬捕獲頻寬
· 標配無源電壓探頭，3.9 pF 電容負荷和500 MHz 或1 GHz模擬頻寬
