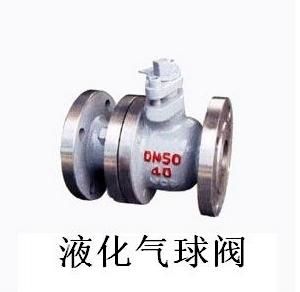

液化氣球閥

液化氣球閥，液化氣球閥屬於強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降鏇轉桿式（手輪與閥桿一起鏇轉升降，螺母設在閥體上）。紋管截止閥只適用於全開和全關，不允許作調節和節流。

簡介

液化氣球閥（又名液化氣閥）的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降鏇轉桿式（手輪與閥桿一起鏇轉升降，螺母設在閥體上）。紋管截止閥只適用於全開和全關，不允許作調節和節流。
液化氣球閥屬於強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現後，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律採用自上而下。
液化氣球閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

主要設計參數

設計、製造：GB/T12237-89
法蘭連線：JB/T79-94、GB9113-2000
結構長度：GB12221-89
公稱通徑：DN15~DN150mm
公稱壓力：PN1.6、2.5、4.0MP。

主要性能參數

公稱壓力	殼體試驗	密封試驗	適用介質	適宜溫度
1.6	2.4	1.76	液化氣、天然氣等	-40~+80℃
2.5	3.75	2.75
4.0	6.0	4.4

主要零件材料：

閥體、閥蓋	閥桿、球體	密封面	填料
WCB/不鏽鋼	不鏽鋼	不鏽鋼和聚四氟乙烯	聚四氟乙烯

主要連線尺寸

公稱通徑、 DN(mm)	Q41F-25型主要連線尺寸和外形尺寸（mm）									重量 (kg)
	L	D	D1	D2	Z-фd	H	b	f	Do
15	130	95	65	45	4-14	103	16	2	100	3
20	140	105	75	55	4-14	112	16	2	160	4
25	150	115	85	65	4-14	123	16	2	160	5
32	165	135	100	78	4-18	150	18	3	250	8
40	180	145	110	85	4-18	156	18	3	250	11
50	200	160	125	100	4-18	172	20	3	350	14
65	220	180	145	120	8-18	197	22	3	350	20
80	250	195	160	135	8-18	222	22	3	450	28
100	320	230	190	160	8-23	253	24	4	450	36
125	400	270	220	188	8-25	286	28	4	600	62
150	400	300	250	218	8-25	275	30	4	800	80

球閥特點

（1）流體阻力小，全通徑的球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑膠，密封性好，能實現完全密 封。在真空系統中也已廣泛使用。
（4）操作方便，開閉迅速，從全開到全關只要鏇轉90°，便於遠距離的控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
（7）適用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可套用。
（8）由於球閥在啟閉過程中有擦拭性，所以可用於帶懸浮固體顆粒的介質中。

液化氣專用球閥概述

液化氣專用球閥採用成形聚四氟乙烯填料，適用於大多數高中壓燃氣輸送場合，手柄操作力矩平穩，O形密封圈用來防止外部雜質進入閥門內部。並保持閥門長期密封性能，大於DN150的球閥採用蝸輪驅動。

液化氣球閥優點：

結構簡單，製造和維修比較方便。
工作行程小，啟閉時間短。
密封性好，密封面間摩擦力小，壽命較長。

液化氣球閥缺點如下：

流體阻力大，開啟和關閉時所需力較大。
不適用於帶顆粒、粘度較大、易結焦的介質。
調節性能較差。
液化氣閥門的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分，有直通式、直流式和角式。截止閥按密封形式分，有填料密封截止閥和波紋管密封截止閥。

安裝與維護注意事項：

液化氣球閥分為三類：直通式、直角式及直流式斜截止閥。
液化氣球閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

球閥的工作原理

球閥是由鏇塞演變而來的，它的啟閉件作為一個球體，利用球體繞閥桿的軸線鏇轉90o實現開啟和關閉的目的。球閥在管道上主要用於切斷、分配和改變介質流動方向，設計成V形開口的球閥還具有良好的流量調節功能。球閥不僅結構簡單、密封性能好，而且在一定的公稱通經範圍內體積較小、重量輕、材料耗用少、安裝尺寸小，並且驅動力矩小，操作簡便、易實現快速啟閉，球閥是近十幾年來發展最快的閥門品種之一。
