基本配置
遇有火警時，根據箱門的開啟方式，按下門上的彈簧鎖，銷子自動退出，拉開箱門後，取下水槍拉轉水帶盤，拉出水帶，同時把水帶接口與消火栓接口連線上，拔動箱體內公里壁的電源開關，把室內消火栓手輪順開啟方向鏇開，即能進行噴水滅火。

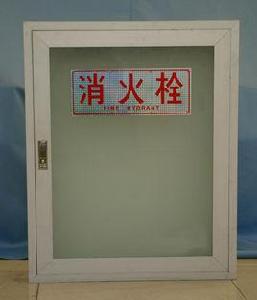

消火栓箱麻質襯膠水帶（20或25米），消火栓（DN65或DN50），水槍（φ16-19），指示紅燈，報警按鈕，消防泵起泵按鈕，自救式消防軟管卷盤（20或25米）。
國家標準
範圍
本標準規定了消火栓箱(以下簡稱栓箱)的分類、要求、試驗方法、檢驗規則、標誌，使用說明書、包裝、運輸和貯存等。
本標準適用於建築物內室內消火栓給水系統用栓箱。
引用檔案
消火栓箱下列檔案中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用檔案，其隨後所有的修改單(不包括勘誤的內容)或修訂版均不適用於本標準，然而，鼓勵根據本標準達成協定的各方研究是否可使用這些檔案的最新版本。凡是不注日期的引用檔案，其最新版本適用於本標準。
術語定義
消火栓箱：指安裝在建築物內的消防給水管路上，由箱體、室內消火栓、消防接口、水帶、水槍、消防軟管卷盤及電器設備等消防器材組成的具有給水、滅火、控制、報警等功能的箱狀固定式消防裝置。
主要分類
型式
1、栓箱按安裝方式可分為：
a) 明裝式；
b) 暗裝式；
c) 半暗裝式。
2、栓箱按箱門型式可分為：
a) 左開門式；
b) 右開門式；
c) 雙開門式；
d) 前後開門式。
e)帶檢修門式
f)帶防火檢修門式
3、栓箱按箱門材料可分為：
a) 全鋼型；
b) 鋼框鑲玻璃型；
c) 鋁合金框鑲玻璃型；
d) 其他材料型。
4、栓箱按水帶安置方式可分為：
a) 掛置式(見圖1)；
b) 盤卷式(見圖2)；
c) 卷置式(見圖3)，
d) 托架式(見圖4)。
基本參數
1、基本參數
栓箱的基本參數以箱體的長邊、短邊和厚度尺寸表示(見表1)。
2、基本型號
栓箱的基本型號表示箱體的基本參數以及箱內主要消防器材的配置情況(見表1)。
3、栓箱型號表示方法
栓箱型號由“基本型號”和“型式代號”兩部分組成。其形式如下：
基本型號：栓箱內配置消防軟管卷盤時用代號“Z”表示，不配置者不標註代號。
型式代號：
水帶為掛置式不用代號表示，其餘方式分別用下述代號表示：
“P”(盤)——盤卷式；
“J”(卷)——卷置式；
“T”(托)——托架式。
箱門型式代號：
箱門為單開門型式不用代號表示，其餘型式分別用下述代號表示：
“S”(雙)——雙開門式；
“H”(後)——前後開門式。
檢驗規則
消火栓箱栓箱分為型式檢驗和出廠檢驗。
型式檢驗
型式檢驗應按表3 進行全部項目的檢驗。
出廠檢驗
出廠檢驗應按表3 的規定進行。
抽樣
抽樣方法採取隨機抽樣，每50 台消火栓箱為一抽樣批量，抽檢數為2 台；不滿50 台時也必須抽檢2 台。
判定規則
型式
按表3 中規定的全部項目檢驗合格時，該產品為合格品。若有一項A 類項目不合格，則該產品為不合格品。若有B 類項目不合格，允許加倍抽樣檢驗，仍有兩項不合格，則判該產品不合格。C 類項目不合格數大於或等於四項，即判該產品不合格，若已有一項B 類項目不合格時，C 類項目不合格數大於或等於二項，則該產品判為不合格。
出廠檢驗
表3 中規定的產品全檢項目和抽檢項目全部合格，則該產品為合格品。若該批產品的全檢項目中有一項不合格，則該批產品被判為不合格；若該批產品的抽檢項目中出現不合格，允許加倍抽樣檢驗，仍不合格時，即判該批產品為不合格產品。
