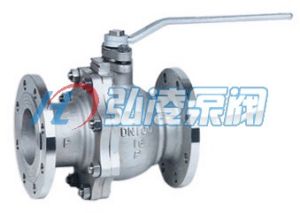

浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷，在受到較高壓力衝擊時，球體可能會發生偏移。這種結構，一般用於中低壓球閥。
球閥的主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易於操作和維修，適用於水、溶劑、酸和天然氣等一般工作介質，而且還適用於工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的套用。球閥閥體可以是整體的，也可以是組合式的。
產品特色
1、在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連線管徑相等並成一直徑，介質幾乎可以毫無損失的流過
2、球閥鏇轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便於管道安裝
1、先進的閥座：聚多年球閥製造經驗而設計的閥座，確保閥門密封，磨擦係數低，操作力矩小、多種閥座材料、適應範圍廣。
2、開關無誤的手柄：採用扁頭閥桿，與手柄的連線不會錯位，從而保證手柄指示的開關狀態與閥一致辭。
3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處於正確的位置。
4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災後，與閥體形成金屬接觸，確保閥桿密封。
5、球閥是用帶有圓形通孔的球體作為啟閉件，在閥桿驅動下球體圍繞閥桿中心作0~90度鏇轉，完成啟閉功能；具有結構緊湊開關迅速的特點，轉動90度，即可關閉閥門，切斷管路介質；球體通道直徑與管路直徑相同，流阻小，流通能力大；閥桿為下裝式，杜絕了閥桿穿出的事故發生，保證了使用安全。
適用介質：水、氣、油品、天然氣和酸鹼腐蝕性介質。
適用溫度：-196～350℃
驅動方式：手動、氣動、電動、液動等。
公稱通徑：DN 15-250 1/2"～10
材料明細表(MainMaterialList)
序號
NO. 零件名稱
PartName 碳鋼系列
CarbonSteel 不鏽鋼系列
StainlessSteel 低溫鋼系列
LowTemperatureSteel
1 閥體/Body ASTM/A216GrWCB ASTM/A351GrCF8 ASTM/A351GrCF3M ASTM/A352GrLCB
2 球體/Ball ASTM/A182F6a ASTM/A182GrF304 ASTM/A182GrF316L ASTM/A182F6a
3 閥座/SeatRing PTFEorPOM PTFEorPOM PTFEorPOM PTFEorPOM
4 閥桿/Stem ASTM/A276-410 ASTM/A182GrF304 ASTM/A182GrF316L ASTM/A182GrF304
5 密封墊片/Gasket 柔性石墨(或PTFE)/SoftGraphite(orPTFE)
6 閥蓋/Bonnet ASTM/A216GrWCB ASTM/A351GrCF8 ASTM/A351GrCF3M ASTM/A352GrLCB
7 雙頭螺柱/Stud ASTM/A193GrB7 ASTM/A193GrB8 ASTM/A193GrB8M ASTM/A193GrB8
8 六角螺母/Nut ASTM/A194Gr2H ASTM/A193Gr8 ASTM/A193Gr8M ASTM/A194Gr8
9 彈簧/Smallspring 17-17PH(inconelforNACE)Ni-CrAlloy
10 靜電球/Smallball A182F304
11 填料/Packing 柔性石墨(或PTFE)/SoftGraphite(orPTFE)
12 填料壓套/PackingBushing ASTM/A182GrF6a ASTM/A182GrF304 ASTM/A182GrF316L ASTM/A182GrF304
13 填料壓板/Gland ASTM/A216GrWCB ASTM/A351GrCF8 ASTM/A351GrCF3M ASTM/A352GrLCB
15 手柄/Handle CarbonSteel
適用介質 水、氣、油品等 硝酸、醋酸等 水、氣、油品等
適用溫度 —29℃～200℃ —29℃～200℃ —46℃～200℃
注:客戶需求的其他材質也可採用.密封面材料配對客戶指定內件代號決定。
主要安裝尺寸與重量
公稱壓力PN（MPa） 公稱通徑DN（mm） L D D1 D2 b Do n-do H
手動 蝸輪 氣動 電動
1.6/2.5 15 130 95 65 45 14 130 4-14 65 205 340
20 140 105 75 55 14 130 4-14 70 210 350
25 150 115 85 65 14 160 4-14 75 215 360
32 165 135 100 78 16 160 4-18 85 240 390
40 180 145 110 85 16 230 4-18 95 264 395
50 200 160 125 100 16 230 4-18 110 275 405
65 220 180 145 120 18 400 4-18/8-18 130 380 490
80 250 195 160 135 20 400 8-18 155 390 580
100 280 215/230 180/190 155/160 20 700 8-18/8-23 180 415 595
125 320 245/270 210/220 185/188 22 1100 8-18/8-25 250 380 540 610
150 360 280/300 240/250 210/218 24 1100 8-23/8-25 275 400 570 640
200 400 335/360 295/310 265/278 26 1500 12-23/12-25 345 450 600 675
250 533/568 405/425 355/370 320/332 30 12-25/12-30 485 725 730
300 610/648 460/485 410/430 375/390 30 ? 280 860 785
公稱壓力PN（MPa） 公稱通徑DN（mm） L D D1 D2 D3 b Do n-do H
手動 蝸輪 氣動 電動
4.0 15 130 95 65 45 40 16 130 4-14 65 205 340
20 140 105 75 55 51 16 130 4-14 70 210 350
25 150 115 85 65 58 16 160 4-14 75 215 360
32 180 135 100 78 66 18 160 4-18 85 240 390
40 200 145 110 85 76 18 230 4-18 95 265 395
50 220 160 125 100 88 20 230 4-18 110 275 405
65 250 180 145 120 110 22 4-18 130 380 490
80 280 195 160 135 121 22 8-18 155 395 580
100 320 230 190 160 150 24 8-23 180 320 420 605
125 400 270 220 188 176 28 8-25 250 410 550 625
150 400 300 250 218 204 30 8-25 275 430 585 660
200 550 375 320 282 260 38 12-30 480 615 695
公稱壓力PN（MPa） 公稱通徑DN（mm） L D D1 D2 D3 b Do n-do H
手動 蝸輪 氣動 電動
6.4/10.0 15 165 105 75 55 41 18 160 4-14 70 210 345
20 190 125 90 68 51 18 160 4-18 75 215 355
25 216 135 100 78 58 20 230 4-18 80 220 365
32 229 150 110 82 66 22 230 4-23 90 250 395
40 241 165 125 95 76 24 400 4-23 100 275 405
50 292 175/195 135/145 105/112 88 26 400 4-23/4-25 115 285 415
65 330 200/220 160/170 10/138 110 28 700 4-23/8-25 140 390 505
80 356 210/230 170/180 140/148 121 30 1100 8-23/8-25 170 410 600
100 432 256/265 200/210 168/172 150 32 1500 8-25/8-30 230 330 435 625
注:客戶需要其它型號規格,請將型號規格傳真至保特律閥門銷售部!
