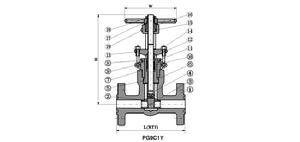

法蘭端壓力自緊式閘閥

法蘭端壓力自緊式閘閥 4.壓力自緊式閥蓋 法蘭端壓力自緊式閘閥

法蘭端壓力自緊式閘閥
閘閥型號：Z41Y
結構和特徵
法蘭端壓力自緊式閘閥符合API 602，MSS-SP-118（可採用標準）和ANSI B16.34、B35352。檢驗與測試按API598，標誌按MSS-Sp-25。
採用以下結構
1.全徑或縮徑
2.結構長度按ANSI B16.10
3.法蘭尺寸按ANSI B16.5
4.壓力自緊式閥蓋
5.明桿支架型（OS&Y）
6.自定心壓板壓套式
7.整體上密封座
8.整體閥體法蘭
9.對焊接端符合ASME B16.25
10.RTJ閥體閥蓋連線形式
螺栓連線、纏繞墊片密封式閥蓋，螺紋連線、全焊密封式閥蓋以及螺紋連線內壓自緊密封閥蓋

法蘭端壓力自緊式閘閥
