法蘭液位變送器

簡介

法蘭液位變送器是將被測介質的液位通入高、低兩壓力室，作用在δ元件(即敏感元件)的兩側隔離膜片

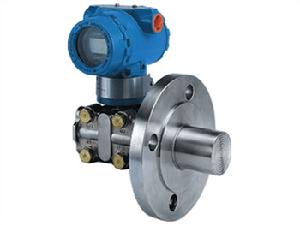

法蘭液位變送器

上，通過隔離片和元件內的填充液傳送到測量膜片兩側。液位變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。 當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振盪和解調環節，轉換成與壓力成正比的4-20mA信號的數位訊號。法蘭液位變送器適用於工業生產過程中各種貯槽、容器中貯料物位的連續測量。儀表輸出 0 ～ 10mA 或 4 ～ 20mA 標準直流信號，供給顯示、多點巡檢、記錄、控制、調節等儀表或 PLC 、 DCS 、 FCS 系統，以實現對物位的自動記錄和調節。儀表與物料接觸部分具有良好的耐腐性，適用於冶金、化工、環保、電站、造紙、製藥、印染、食品、市政等行業的液位、料位、油水界面、泡沫界面的連續監測。

●測量範圍

差壓：0-6.2-690KPa

靜壓：2.5MPa

主要特點

結構簡單：無任何可動或彈性元件，因此呆靠性極高，維護量極少。
安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。
調整方便：零位、量程兩個電位器可在液位檢測有效範圍內任意進行零點遷移或量程的改變，兩個調整互不影響。
用途廣泛；適用於高溫高壓、強腐蝕等介質的液位測量。
主要技術指標
有效檢測範圍：0-0.2-20m
精 度：0.5級、1級、1.5級
承壓範圍：負壓、常壓、高壓(32MPa以下)
工作溫度：-50～240℃
環境溫度：-20～75℃
適用介質：酸、鹼、鹽或對聚四氟乙烯無腐蝕的任意介質
輸出信號：4-20mA、二線制
供電電源：負載電阻 0-750Ω DC24V
固定方式：螺紋安裝M20×1.5、M27×2 法蘭安裝DN15、DN25、DN50、DN80。
現場顯示：模擬顯示0-100%、數字顯示、現場深度

儀表選型

S 代號 名稱
ABGLT02 擴散矽液位變送器
代號 設計序號
A1 擴散矽感測器
B1 陶瓷感測器
代號 現場顯示
1 無
2 0－100%等分刻度
3 3 1/2位LCD
4 3 1/2位LED
代號 測量範圍
1 0-1m
2 0-5m
3 0-10m
4 0-20m
5 0-35m
6 0-70m
7 0-100m
代號 精度
B 0.25%F.S
C 0.5%F.S
代號 測量探頭形式
1 節流型
2 防阻塞型
代號 防爆方式
N 普通不防爆
I 本安防爆
E 隔離防爆
代號 結構方式
1 投入式
2 直桿式
3 螺紋式

4 法蘭式 法蘭液位變送器使用注意.

　 1、在法蘭液位變送器 冬季發生冰凍時,按裝在室外的變送器必需採取防凍措施,避免引壓口內的液體因結冰體積膨脹,導至感測器損壞；
2、接線時,將電纜穿過防水接頭（附屬檔案）或繞性管並擰緊密封螺帽，以防雨水等通過電纜滲漏進變送器殼體內；
3、在測量氣體的壓力時，取壓口要開在流程管道的頂端，且雙法蘭液位變送器也要安裝在流程管道的上部以便讓沉積的液體快速注入到流程管道中；
4、法蘭液位變送器的測量蒸汽或其它高溫介質時,需接加緩衝管（盤管）等冷凝器,不應使變送器的工作溫度超過極限；
5、法蘭液位變送器要注意感測器的導壓管要安裝在溫度波動小的地方；
6、測量液體壓力時，法蘭液位變送器的安裝位置應避免液體的衝擊（就是水錘現象），以免感測器過壓損壞；
7、法蘭液位變送器在測量液體壓力時，取壓口應開在流程管道側面，以避免沉澱積渣；
8、要防止法蘭液變送器與腐蝕性或過熱的介質接觸，還要防止渣滓在導管內沉積。
