污泥界面計

概述

超音波污泥界面計主要是為測量液體中泥層厚度的一種儀表。

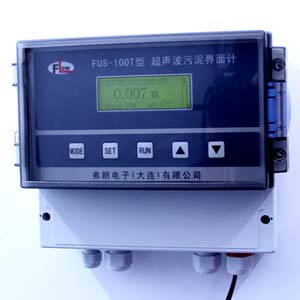

超音波污泥界面計

超音波污泥界面計是弗朗專為污水處理工藝中污泥界面位置的連續線上監測而設計。儀器利用可靠的超音波回波檢測原理，檢測出感測器探頭與污泥界面的距離和底面的距離，實現了0~10米污泥厚度變化實時監測和相關工藝過程的控制，從而最佳化排泥控制和加藥控制，防止出水惡化，避免污泥脫氮和分解，最佳化工藝控制流程。

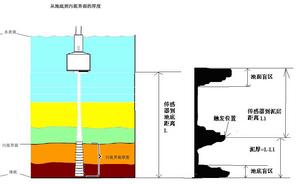

其原理是通過超音波的發射返回時間測量，超音波發射一束波，碰到泥水分層時會返回一束波，通過測量中間段的時間結合超音波在水中的傳播速度計算出泥層的厚度。

測量原理

儀表靠超音波回波原理測量，無輻射危險，使用安全方便，現場儀表還配置自動清洗裝置，減少了維護的工作量，提高了工作可靠性。內置系統可自動調節超音波的發射能量，能夠適用不同現場的不同測量介質的寬廣量程。儀表的電路設計依據國際上最先進的算法和軟體，能夠消除現場干擾，

達到穩定精確的測量。儀表螢幕採用液晶顯示，能夠同時顯示污泥分層的狀態，國內儀表，配備中文選單，易於操作，電流輸出採用國內主流的4-20mA隔離電流輸出，並且可根據實際狀況選擇數字接口，儀表內部可設定上下限報警和繼電器輸出。

性能特點

l  可靠的超音波回波測量原理，使用簡便；
l  配備自動清洗系統，減少了維護工作量，提高了工作可靠性；
l  超音波發射能量自動調節，能夠適應各種測量介質和寬廣的量程；
l  先進的電路設計和軟體算法，能夠消除現場干擾，穩定精確測量；
l  大螢幕液晶顯示測量值的同時可以圖形顯示污泥分層狀態；
l  中文選單，操作簡便；
l  4~20mA隔離電流輸出；
l  可選現場匯流排接口;
l  上下限報警和故障報警繼電器輸出。

技術參數

量程：0-10m
最小刻度：1 mm（公制單位）
精度：12mm或±0.5%FS取較大值
溫度範圍：-10℃-60℃
輸出：4-20mA，最大負載；750Ω
繼電器輸出：5A/250VAC,5A/30VDC－－－－“R1,R2,R3”
數字輸出：RS232或無線傳輸（可根據用戶要求設定）
電源：220VAC±10%
感測器特性
材質：304不鏽鋼超音波探頭
安裝螺紋：R1螺紋（1寸錐管螺紋）
電纜長度：10m或根據需求定製
操作溫度：-10℃-60℃
尺寸：直徑：64mm 高：85mm
重量：1.5㎏（包括10m電纜）
防護等級：IP68

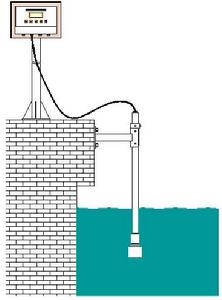

感測器尺寸圖和現場安裝示意圖
