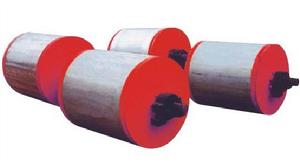

永磁磁力滾筒
磁力滾筒又稱磁滑輪，有永磁和電磁兩種。規格較多，滾筒直徑由Φ600到Φ1200mm，相應的帶式輸送機寬為650到1400mm。主要適用於以下用途：
1、貧鐵礦經粗碎或中碎後的粗選，排除圍岩等廢石，提高品位，減輕下一道工序的負荷。
2、用於赤鐵礦還原閉路焙燒作業中將未充分還原的生礦選別，返回再燒。
3、用於陶瓷行業中將瓷泥中混雜的鐵除去，提高陶瓷產品的質量。
4、燃煤礦、鑄造型砂、耐火材料以及其它行的需用要的除鐵作業。
分選原理
CT系列永磁磁力滾筒常用於礦石進入細碎或磨礦前的預選作業,除去混人礦石中的脈石、圍岩等廢石。永磁磁力滾筒的分選原理如圖1所示。磁力滾筒通常作為運輸皮帶的傳動滾筒,當物料在運輸帶上經過磁力滾筒時,便得到了分選,磁性物料移動到滾筒頂部時即被吸引,轉到底部時自動脫落,而非磁性物料沿水平拋物線軌跡直接落下,磁性物料及非磁性物料將分別進入不同的接料斗中。根據永磁磁力滾筒磁系包角的不同,可以分為永磁磁滑輪及永磁磁滾筒。磁滑輪的磁包角為360°,磁極組均勻分布在筒內圓周,組成滿圓型磁系,磁系和筒體一起隨皮帶同速轉動,工作平穩,安全可靠。由於其卸礦原理是通過皮帶拖曳力實現的,一般用於磁場強度為180mT以下的永磁磁力滾筒,以減小對皮帶損傷。磁滑輪磁系剖面圖如圖2所示。技術特點
(l)高性能的複合磁系,磁系採用新型高性能磁性材料欽鐵硼磁鋼及優質銀鐵氧體材料,由於磁繫結構的改進,改善了整體磁場分布曲線,加大了磁場作用深度,可分選粒度上限為450mm。例如煙臺鑫海礦機筒體表面可包貼國際上著名的鑫海耐磨橡膠，耐磨防腐，被廣泛套用。(2)高強度和高可靠性的機械結構,保證了磁滾筒在各種惡劣環境下的正常工作。
(3)磁偏角調整裝置靈活可靠,實現了磁系在滾筒中的周向位置可以任意調節，即使在不同皮帶速度下運行,也可使大塊礦石處於最大磁力區內而有利於分選。
(4)適應性能強、套用範圍廣。永磁磁力滾筒現已實現一450m鐵礦石乾式預選，除此之外,還廣泛套用於很多領域,比如選礦廠廢石回收,鋼廠的鋼渣處理,水泥廠、電廠、煤炭、港口、建材行業中的原料除鐵等。
發展方向
(l)設備本身性能參數的最佳化。通過先進最佳化軟體對其機械結構進行最佳化,從而可以使結構本身更加合理,大大降低設備的質量,安裝檢修維護方便,工藝調整靈活等。另外隨著磁性材料的不斷進步,以及科研人員的不斷努力,針對不同礦種、不同粒度,設計合理的磁系,以達到最優的分選效果。新型的欽鐵硼磁性材料,不僅磁力高,磁場作用深度大,磁特性分布合理,質量輕和便於組裝,而且使預選工藝指標得到改善。(2)永磁磁力滾筒的大型化。選礦設備大型化是目前發展的一個重要方向,由於大型設備不僅有穩定、優良的分選指標,處理能力大,可以簡化工藝流程配置,而且具有操作簡單,方便管理,占地面積小,省水、省電,生產成本低等優勢,因而有廣闊的套用前景。
(3)細粒級乾式預選。由於常規永磁磁力滾筒分選粒度較粗,對於細粒級礦物的分選達不到理想的效果,尤其是粉礦,常規磁滾筒分選粉礦時,細粒夾雜嚴重,為達到較好分選效果,必須使料層變薄,致使處理量下降。
技術參數
| 型號 | 筒體尺寸(D×L)(mm) | 配用皮頻寬度(mm) | 筒表磁場強度 | 入選粒度(mm) | 處理能力(t/h) |
| XCT465 | 400 × 650 | 500 | 定做範圍: 1600-4500 高斯 | <70 | 5 |
| XCT565 | 500 × 650 | 500 | <70 | 10 | |
| XCT665 | 600 × 650 | 500 | <70 | 15 | |
| XCT68 | 600 × 800 | 650 | <80 | 20 | |
| XCT758 | 750 × 800 | 650 | 定做範圍:1600-5500 高斯 | <80 | 25 |
| XCT7595 | 750 × 950 | 800 | <80 | 30 | |
| XCT995 | 900 × 950 | 800 | <80 | 150-210 |
