水電站中以導線、電纜或(和)母線連線電氣設備的電氣通路。水電站的電氣設備可分為兩類：一是發、送電能的設備,如發電機、變壓器、斷路器、母線等,統稱一次設備；另一類是起監視、控制、測量、信號和保護作用的電器，如表計、繼電器、控制開關等，統稱二次設備。

水電站電氣迴路

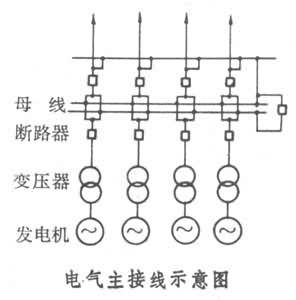

由一次設備連成的大電流高電壓的電氣迴路稱電氣主接線，又稱一次迴路。電氣主接線圖指出水電站發出和傳送電能的通路。為了清晰與方便，電氣主接線圖大多將三相電路用單線繪出（見圖）。它是水電站電氣設計的主體，對電站的運行可靠性、靈活性和經濟合理性起決定性作用，對設備布置和選擇等都有指導作用。
主接線的基本形式概括為單母線、 雙母線、 橋形、多角形，具有旁路母線和一倍半斷路器接線等。每個水電站應根據水能特性、 接入電力系統狀況、 電壓等級、樞紐布置的形式等條件，進行綜合分析以決定採用何種接線。蘇聯和中國對高壓大容量電站採用雙母線帶旁路母線者較多，現在也趨向用一倍半斷路器接線。美國20世紀40～50年代常用雙斷路器雙母線，現在也多用角形和一倍半斷路器接線。中國大中型水電站對上述各種接線方式都曾採用。
二次迴路是指交流電流、電壓迴路和繼電保護迴路及自動裝置迴路等。二次接線圖是由二次設備、電器的圖形符號和文字元號表明二次設備電器相互連線的電氣接線圖。凡表示動作原理的二次接線圖統稱原理圖。根據安裝施工的要求將二次設備的具體位置和布線方式表示為圖形稱為安裝圖。1958年前中國的二次迴路採用強電電源，1958年後開始採用弱電電源。
參考書目
　華中工學院主編：《發電廠電氣部分》，水利電力出版社，北京，1984。
