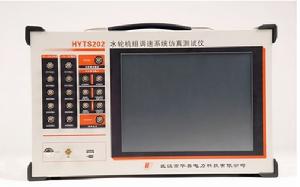

HYTS202水輪機調速器仿真測試儀，別名：水輪機調速系統仿真測試儀。英文名（Hydraulic Turbinegovernor Simulationtester）是武漢市華英電力科技有限公司針對於水力發電調速系統、水力發電自動準同期系統特性檢測與華中科技大學聯合開發的一種綜合性測試平台，儀器可以完成水輪機調速系統的空載擺動、空載擾動、甩負荷、不動時間，調速器靜特性，接力器開關規律、仿真開/關機支持，頻率死區測量、負荷回響試驗和跟蹤電網一次調頻等試驗項目,自動生成各種類型的試驗報告，HYTS202還可以做通用錄波器和頻率發生器使用，並且系統採樣頻率可 以達到4KHZ，這大大拓寬了儀器的使用範疇，增強了儀器的靈活性。 HYTS202內部集成了3種不同類型的水輪機組模型，儀器可以執行這些模型的仿真功能，使之與調速器構成閉環系統，使調速器在沒有與真實機組連線的情況下也可以很方便的完成動態檢測。
特性和技術參數
軟體系統
HYTS202具有功能強大的軟體系統，在保證儀器能夠方便完成各種試驗的同時，大大提高了儀器的靈活性和通用性。儀器的軟體系統的主要特性可概括如下：1儀器能夠自動生成WORD試驗報告，Excel試驗報告
2 試驗報告對曲線進行自動標識，使試驗報告製作完全自動化
3 所有採樣通道的名稱和單位都可以重新定義
4 各種試驗的試驗環境設定和儀器設定自動保存
5 內置混流式，軸流轉漿式和貫流式3種機組模型，滿足不同類型調速器的仿真支持
6 自動計算各種試驗的試驗參數
7 簡單方便的通道濾定方式
8 使用隨身碟或移動硬碟等存儲設備方便的導出試驗數據
9 實時繪製試驗曲線，並且提供多種曲線分析工具，使用戶可以對曲線進行任意縮放和定位操作
10 Windows XPE作業系統，可以實現軟體系統自我保護與恢復，防止病毒攻入與侵蝕
11 採用防抖動處理，避免用戶錯誤操作
12 對輸入信號進行實時監測，及時自動切除超過量程範圍的輸入信號，保護信號採集通道和儀器
硬體系統
HYTS202硬體系統特性和技術參數如下：① 5路低電壓/電流模擬量採集，電壓和電流可以任意轉換，電壓輸入範圍-10V~10V，電流輸入範圍-20mA~20mA，10%~100%滿量程採樣誤差小於0.2%
②1路脈動電壓採集通道，電壓輸入範圍~400V~400V峰峰值輸入，10%~100%滿量程採樣誤差小於0.2%
③ 2路頻率測量通道，45HZ~55HZ範圍，頻率解析度為0.001HZ，測量誤差小於0.001HZ，測頻電壓輸入範圍0.5V~110V
④ 2路無源節點開關量測量通道
⑤ 2路有源節點開關量測量通道，開關信號輸入電壓範圍12V~220V
⑥ 6路模擬量採集通道採用隔離採集方式，並且通道和通道之間也相互隔離
⑦1個USB口用於數據下載或鍵盤，滑鼠輸入
⑧ 觸控螢幕方式實現人機互動
⑨ 儀器自帶4G數據存儲空間
⑩ 12.1寸大彩屏顯示
儀器組成
硬體組成
一 接線區面板接線區全部採樣BNC接線柱，通過我們提供的BNC連線線正確連線儀器與被試品，接線區的通道配置為：
①5個低電壓輸入通道，信號範圍為-10V~10V，各個通道相互隔離
②5個弱電流輸入通道，信號範圍為-20mA~20mA，各個通道相互隔離
③ 1個脈動電壓輸入通道，信號範圍-400V~400V峰峰值
④2個頻率信號測量通道，輸入電壓範圍0~110V（有效值），測量範圍1HZ~200HZ
⑤ 2個無源節點開關量輸入通道，輸入信號為機械節點
⑥ 2個有源節點開關量輸入通道，輸入信號電壓範圍為12V~220VDC
⑦ 1個頻率信號輸出通道，輸出頻率信號範圍AC12V
注意：接線時請注意面板上信號的輸入輸出範圍
二 人機互動區
儀器帶有一個12.1寸的真彩LCD，所有的試驗數據和試驗結果都由該LCD顯示，儀器本身沒有接盤，輸入方式為觸控螢幕，數字和漢字輸入由軟體內置的虛擬鍵盤完成。除了試驗觸控螢幕外，還可以外接USB鍵盤和滑鼠完成人機互動工作
三 操作面板區
操作面板上有1個系統電源開關按鈕，1個系統復位按鈕，一個接地柱和一個USB外接口。儀器的電源管理使用ATX管理方式，儀器的電源操作有以下幾種方式：
1 儀器在關機狀態時，按一下電源按鈕將會啟動整個儀器的電源系統，儀器啟動開機程式，進入開機狀態。
2 在開機狀態時，按一下電源按鈕將會使儀器進入關機狀態，
3 在開機狀態，長時間按住電源按鈕強行切斷儀器電源
4 儀器在開機狀態時，使用驗軟體界面上的關閉系統切斷系統電源，一般情況下推薦使用該方式關閉系統。
注意：上述方式都是通過開/關機電路來切斷電源，緊急情況發生時請直接拔掉電源插頭，切斷220V電源輸入
軟體組成
① 儀器最上面的按鈕所在欄目為儀器操作工具列在儀器操作工具列可以選擇新建試驗，保存數據，讀取數據，設定儀器參數，設定儀器通道配置，設定仿真模型，導出數據，查看系統幫助等操作。
② 試驗項目選擇欄
在圖2中，儀器操作工具列的下方藍色區域為試驗項目選擇欄，用戶在試驗項目選擇欄選擇要進行的試驗項目或儀器工作模式，點擊工具列的新建試驗將會出現試驗項目選擇欄
③工作狀態顯示欄
試驗項目選擇欄的下方藍色區域為工作狀態顯示欄，此處會顯示的信息包括，儀器運行狀態，當前試驗項目，當前系統時間，是否正在進行仿真等信息。
④ 示波器
進入選擇的試驗項目後，試驗項目選擇欄會消失出現如圖3所示的錄波器，當試驗運行時，錄波器顯示當前的實時曲線或實時數據，試驗停止後，示波器顯示整個過程中所採集的數據曲線，並提供曲線分析功能，用戶可以通過“工具尺”定位曲線某一點的信息，也可以縮放查看曲線的局部信息。
⑤ 試驗參數顯示欄
在工作狀態顯示欄左下方為試驗參數顯示欄，在選擇某一試驗後，此欄會顯示當前試驗的參數配置，點擊設定參數可以改變當前的試驗參數配置。
⑥ 試驗操作欄
在工作狀態顯示欄右下方為試驗操作欄，此處可以控制試驗的開始，停止和結果查看。
儀器操作
儀器啟動與關閉
輕按一下儀器面板的電源按鈕開啟儀器電源系統，儀器進入開機狀態，點擊一下軟體界面上的關閉系統按鈕將關閉儀器的軟體系統，並自動切斷儀器供電電源。儀器設定
儀器設定選項用於設定試驗單位，試驗人員，試驗地點，被測對象等信息。在軟體操作主界面中點擊“儀器設定按鈕”出現圖所示儀器設定對話框。所有的設定信息都會被自動保存，下次再次啟動軟體時系統會維持上次修改的運行參數。儀器設定界面中的參數含義為：
1 測試對象信息：當前進行試驗的調速器的名稱編號，類型，裝置容量，參數表示形式，KP,KI,KD,BP等調速器參數，以便於生成試驗報告和日後方便查閱歷史試驗記錄
2 測試儀信息：當前的試驗地點，試驗人員，試驗單位，儀器編號，試驗編號，試驗報告頁腳/頁眉內容，這些信息都會被反應在自動生成的試驗報告中，便於儀器自動生產試驗報告
3 時間設定：點擊“時間設定”按鈕可以設定系統的當前時間信息。
4 虛擬鍵盤：如果儀器啟動後右上角沒有橙黃色的方形圖示，則可點擊此處的“虛擬鍵盤”啟動儀器的虛擬鍵盤，虛擬鍵盤的功能和實際鍵盤完全一致。
仿真設定
儀器的所有仿真操作都在該選項完成，可以進行的仿真操作包括模型選擇，仿真啟動或停止。儀器內置了混流式機組模型、灌流式機組模型、軸流轉槳式機組模型、衝擊式機組模型和非線性機組模型，用戶可以根據調速器的具體套用環境選擇模型。當仿真啟動以後在儀器右下角將會出現閃動的“正在仿真”提示。只有空載擺動試驗，空載擾動試驗，甩負荷試驗和仿真開停機試驗可以進行仿真，在仿真狀態啟動其它試驗時，仿真將自動停止。
注意：
1 仿真模式和非仿真模式，空載擺動試驗，空載擾動試驗和甩負荷試驗的接線方式不同。
2 仿真開停機試驗無須在仿真設定界面啟動仿真，當進入該試驗項目啟動試驗後，儀器會自動進入仿真模式。
通道濾定
對於模擬信號採集通道CH1（導葉行程通道）,CH2（漿葉行程通道）,CH3（渦殼壓力通道）,CH4（機組功率通道）和CH5（備用通道），可以選擇通道信號類型，信號類型可以是電壓或者電流，選定通道類型後儀器將採集點切換到對應的物理通道，如果選擇電壓信號則對應的電流通道信號將不會被採集，選擇電流信號則對應的電壓信號通道不會被採集。對於模擬信號採集通道CH6（脈動電壓通道），可以選擇的信號類型為電壓或無，如果選擇無，則此通道的數據不會被採集。選定模擬通道類型以後設定兩個採集點和真實物理量的對應關係，一般情況下應儘量選擇感測器的零點和滿量程點，感測器都是線性變換，對於電壓輸出型感測器，如果感測器輸出電壓為V1時對應的物理量為R1，輸出為V2時對於的物理量為R2，V1,R1,V2,R2和V1->R1和V2->R2的對應關係已知時，儀器會自動計算出實時採集的物理量值。例如對於導葉位移感測器，假設感測器輸出為0V時對應的導葉開度為0%，10V時對應的導葉開度為100%，則此時通道1的設定應如圖7所示，試驗時儀器會自動顯示採集的調速器導葉開度值。
試驗環境設定
試驗環境包括兩個方面：1 試驗時儀器的參數設定，這些參數包括調速器的參數KP,KI,KD,BP，試驗地點，試驗人員，試驗單位和試驗編號等信息，這些信息將會顯示在試驗報告文檔中，用於標識試驗時的儀器設定。2 試驗參數設定，試驗參數和每個試驗相關，包括記錄時長，採樣頻率等，這些參數控制試驗的過程和停止。某些試驗參數也會被記錄在試驗報告中。試驗數據導出
儀器所保存的所有試驗數據檔案和試驗報告檔案都可以通過移到存儲設備（隨身碟或移到硬碟）導出，點擊軟體主界面的數據導出按鈕。選擇要導出的檔案類型後，軟體會列出儀器當前所存儲的所有試驗檔案，插上隨身碟，然後選擇要導出的檔案，則該檔案會自動導出至隨身碟的WorkData檔案目錄下。注意：在該界面中點擊清空存儲器是指清空所插入的隨身碟WorkData下的所有檔案。
數據保存與讀取
試驗完成後點擊軟體主界面的保存按鈕，則當前的試驗數據會被保存至儀器，保存的檔案名稱稱格式為“××年××月××日××時××分××秒 試驗類型”，只有在“查看數據”，“查看結果”，“查看歷史數據”和“查看歷史結果”狀態時才可以保存數據。點擊軟體主界面的讀取按鈕會出現圖9所示界面，選擇要讀取的歷史試驗，則儀器進入查看歷史數據或結果的狀態，所保存的試驗曲線，結果和當時的試驗環境都會被重現。讀取歷史數據界面也可以清楚存儲器中所存儲的歷史試驗檔案。
生成試驗報告
試驗完成後試驗結果以圖10的方式展示，在結果查看器中選擇生成報告類型，然後點擊生成報告則在儀器中會自動生成WORD/EXCEL格式的試驗報告，試驗報告的名字與保存的試驗檔案名稱字相同。試驗報告中的曲線圖形和當前顯示的示波器中的圖形完全一樣，並且儀器會對圖形進行自動標識，
通道選擇
儀器所有的試驗具有一個默認的試驗模板，不同的試驗模板具有不同的試驗通道選擇，未被選中的通道在試驗過程中是不顯示的，當儀器處於等待試驗狀態時（儀器正下方顯示的儀器狀態），點擊示波器設定，選擇是否顯示通道配置，在此狀態下的配置會修改當前試驗的配置模板（重新啟動軟體後模板也會被保存），其他狀態下修改示波器設定都不會被保存到試驗模板，重新啟動試驗時，示波器設定又會被還原。工具
錄波器
測試儀作為錄波器使用時相當於一個微機錄波裝置，可以同時記錄最多6路電壓信號（或5路電流信號），2路頻率信號，2路開關信號（有源或無源），最大採樣頻率可以達到4KHZ。測試儀依據所採集的數據繪製信號時間曲線，並提供曲線分析工具。用戶可以將所繪製的曲線自動生產WORD試驗報告，還可以將數據導出成EXCEL格式數據進行二次加工。將測試儀作為錄波器使用時，請注意信號輸入通道的輸入範圍，切勿使輸入的物理信號值超過通道的最大允許輸入範圍。
頻率發生器
測試儀作為頻率發生器使用時，相當於一個可以發生頻率的低頻採樣微機錄波裝置，儀器處於運行中時，可以50HZ/100HZ的採樣頻率採集儀器所有輸入通道的物理信號，並且在此過程中能夠改變頻率輸出通道的頻率值。關閉系統
點擊軟體主界面的“關閉系統“試驗選項時，儀器將自動關閉軟體系統，然後切斷儀器的內部供電，用戶需要重新啟動電源才能開啟儀器，此過程與計算機工作原理相同。常見故障描述與處理辦法
①軟體選擇的是電壓信號輸入通道，但是卻無法從電壓通道採集到數據。當儀器檢測到電壓信號輸入通道超過允許輸入的最大電壓值時，會自動切換至電流輸入檔位，如果要切換回電壓輸入檔位，請保證電壓通道的信號沒有超過量程，然後重新啟動軟體。
② 軟體選擇的是電流信號輸入通道，但是卻無法從電流通道採集到數據。
當儀器檢測到電流信號輸入通道超過允許輸入的最大電流值時，會自動切換至電壓輸入檔位，如果要切換回電流輸入檔位，請保證電流通道的信號沒有超過量程，然後重新啟動軟體。
③軟體運行正常，但是無法設定參數，無法進行試驗。
帶電接線時可能會導致儀器內部採樣系統發生死鎖，此時按下復位按鈕，對儀器進行復位。或者重新啟動儀器電源。
④ 儀器所保存的數據全部恢復至出廠數據。
儀器存儲器發生了異常錯誤，所有的數據被全部復位至出廠設定 。
注意事項
1 連線輸入信號時，請一定注意信號的允許輸入範圍。2 如果發生緊急情況，請直接拔掉儀器的AC220V電源輸入。
