ZGS-S型系列大容量直流高壓發生器的設計製造是專為水內冷發電機進行泄漏電流和直流耐壓試驗使用，設計製造的指導思想是以下幾點：
1、 由於大型水冷發電機繞組傳導電流很大，在試驗電壓下要20-150mA左右不等。如果沒有足夠容量的直流高壓發生器，無法升壓。
2、目前國內的直流高壓試驗器輸出電流一般都在10mA以內，輸出電流200mA的高壓發生器屬於空白。
3、直流試驗對一般高壓電氣設備而言，能發現其絕緣的貫穿性缺陷，而對電機來說，它能獨特發現它的局部絕緣缺陷（定子線卷端部絕緣）這是其它試驗無法替代的。
4、為能對水內冷發電機組的準確測量泄漏電流，ZV/T系列高壓發生器特別設計了各種干擾電流的補償迴路試驗時可完全排除雜散電流和匯水管的極化電勢干擾的影響，真正測到試品的電流。
ZGS-S型系列直流高壓發生器採用中頻倍壓電路。率先套用最新的PWM脈寬調製技術和大功率IGBT器件。並根據電磁兼容性理論，採用特殊禁止、隔離和接地等措施。使直流高壓發生器實現了高品質、攜帶型並能承受額定電壓放電而不損壞。
| AC 380V/3相4線 輸入 直流 高壓 輸出 整流濾波 | 調 壓 | 橋式 逆變 | 中頻 變壓器 | 倍 壓 |
| 脈寬 控制 | 保護 電路 | 電流顯示 | 抗干擾 補償 | 試品電流 | 電壓 顯示 |
| 高壓 輸出 調節 | 高壓 負反饋 |
圖1 工作原理框圖
主要技術指標和參數
| 規範 kV/mA 技術參數 | 50/100 | 50/120 | 60/150 | 60/200 | 80/300 | ||
| 輸出電壓kV | 50 | 50 | 60 | 60 | 80 | ||
| 輸出電流mA | 100 | 120 | 150 | 200 | 300 | ||
| 輸出功率W | 5000 | 6000 | 9000 | 12000 | 24000 | ||
| 電壓測量誤差 | ≤1.0% ±1個字 | ||||||
| 電流測量誤差 | ≤1.0% ±1個字 | ||||||
| 過壓整定誤差 | ≤1.0% | ||||||
| 紋波係數 | ≤3.0% | ||||||
| 電壓穩定度 | ≤1.0% | ||||||
| 電源電壓 | AC220V | AC380V（三相四線） | |||||
| 機箱重量 | 25.0kg | 25.0 kg | 25.0kg | ||||
| 倍壓重量 | 45.0kg | 65.0kg | 70.0kg | ||||

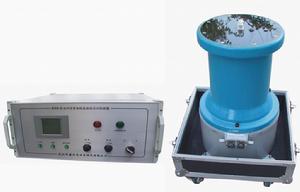

（一）面板
1、 中頻及測量電纜快速聯接插座：用於機箱與倍壓部分的聯接。聯接時只需
將電纜插頭上的紅點對準插座上的紅點順時針方向轉動到位即可。拆卸時只需逆時針轉動電纜插頭即可。
2、 電源輸入插頭：將隨機配置的電源線與電源輸入插頭相聯。
3、 電源熔絲。
4、 接地端子：此接地端子與倍壓笥接地端子及試品接地聯接為一點後再與接
地網相連。
5、 電源開關：將此開關朝右邊按下，電源接通，綠燈亮。反之為關斷。
6、 綠色燈按鈕：綠燈亮表示電源已接通及高壓斷開。在紅燈亮狀態下按下
綠色按鈕，紅燈滅綠燈亮，高壓迴路切斷.
7、紅色帶燈按鈕：高壓接通按鈕、高壓指示燈。在綠燈亮的狀態下，按下紅按鈕後，紅燈亮綠燈滅。表示高壓迴路接通。此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下紅色按鈕紅燈亮綠燈仍亮，但鬆開按鈕紅燈滅綠燈亮，表示機內保護
電路已工作，此時必須關機檢查過壓整定撥盤開關是否小於滿量程的5%及有無其它故障後，再開機。
8、9、電壓調節電位器：該電位器用粗調、細調兩隻多卷電位器順時針旋轉為升壓，反之為降壓。此電位器具備控制電子零位保護功能，因此升壓前必須先回零。
10、160×160點陣顯示屏。
11、“選擇”鍵。
在綠燈狀態，點擊“選擇”鍵，可以分別選擇修改“過壓整定”項、“計時”項數字位的數值。
點擊“選擇”鍵後，即有游標顯示在“過壓整定”項高位數字上。連續點擊“選擇”鍵，游標由高位數字向低位數字移動，並由“過壓整定”項移位到“計時”項高位數字位。
12、“設定”鍵
在綠燈按鈕亮狀態。
點擊“設定”鍵，即可修改“選擇”鍵游標選中的數字位數值。
13、“確認/啟動”鍵
（1）修改數值後，點擊“確認/啟動”鍵，確認被修改數值。
（2）無游標顯示狀態。點擊“確認/啟動”鍵，啟動計時器計時。
14、泄漏電流測量插孔，（外接微安表）當需要對顯示泄漏電流進行比較時用。
（二）倍壓筒（圖4）
1、高壓引出接線柱/繞組 4、5、與控制相聯接電纜插座
2、防暈端蓋 6、接地端子/機座
3、倍壓筒體 7、匯水管
8、輪 子
操作方法
（1）機箱、倍壓筒、被試品接線按要求連線。
（2）接通電源。開啟電源開關，綠燈按鈕亮，稍等數秒鐘，顯示屏顯示“泄漏電流測試儀”測量界面，按照《面板說明12、13、14按鍵操作功能介紹》選擇、設定，確認“過壓整定”值及“計時”值。
（3）點擊紅燈按鈕，紅燈按鈕亮，綠燈按鈕熄滅，準備升壓。
（4）順時針方向旋轉粗細調電位器進行升壓。
（5）升壓至試驗電壓。需要計時控制的，點擊“確認/啟動”鍵，即可啟動計時器計時。
（6）在升壓操作中，需要切斷高壓，可直接點擊綠燈按鈕或關閉電源開關均可快速終止升壓。
試驗應注意下列問題：
1、對水管的要求應無機械雜質的凝結水或經其它處理的軟化水，電導率為2μs/cm，pH=7-8，硬度小於2μg當量/kg，允許有微量NH3。
2、水質符合要求後，水內冷發電機引水管水電阻Rr值一般應大於150kΩ左右，如果達不到時應對水進一步處理。
故障檢查與處理
| 序 號 | 現 象 | 原 因 | 處 理 |
| 1 | 電源開關接通後綠燈不亮且風扇不轉 | 1、電源線開路 2、電源保險絲熔斷 | 更換電源線 更換保險絲 |
| 2 | 按紅色按鈕紅燈不亮 | 調壓電位器未回零 | 電位器回零 |
| 3 | 按紅色按鈕紅燈亮 綠燈不滅，手鬆開紅燈滅。 | 保護動作過壓保護整定小於5-10%（滿量程）。 | 將數字撥盤開關整定到適當值 |
| 4 | 按紅色按鈕紅燈亮，一升壓紅燈滅，綠燈亮。 | 高壓輸出端搭地試品短路 | 檢查輸出電纜檢查被試品 |
| 5 | 升壓過程中紅燈滅，綠燈亮 | 試品放電或擊穿過壓或過流保護動作 | 檢查被試品重新設定整定值 |
控制箱 1台 專用接地線 1組
倍壓筒 1隻 放電棒 1隻
電源電纜 1根 中頻輸出電纜 2根
產品說明書 1份 產品檢驗報告 1份
匯水管取樣線 1組 產品合格證 1份
| 規範kV/mA 技術參數 | 50/100 | 50/120 | 60/150 | 60/200 | 80/300 |
| 輸出電壓kV | 50 | 50 | 60 | 60 | 80 |
| 輸出電流mA | 100 | 120 | 150 | 200 | 300 |
| 輸出功率W | 5000 | 6000 | 9000 | 12000 | 24000 |
| 電壓測量誤差 | ≤1.0% ±1個字 | ||||
| 電流測量誤差 | ≤1.0% ±1個字 | ||||
| 過壓整定誤差 | ≤1.0% | ||||
| 紋波係數 | ≤3.0% | ||||
| 電壓穩定度 | ≤1.0% | ||||
| 電源電壓 | AC220V | AC380V（三相四線） | |||
| 機箱重量 | 25.0kg | 25.0 kg | 25.0kg | ||
| 倍壓重量 | 45.0kg | 65.0kg | 70.0kg |
