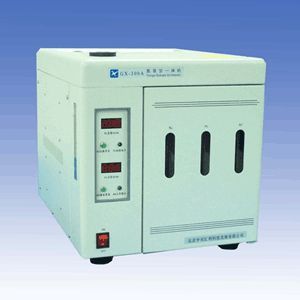

氮氫空一體機/三氣發生器 wi16999
是在我所生產的氮氣發生器、氫氣發生 器和空氣源的基礎上研製而成的。其結構緊湊、操作簡單。完全能夠 滿足國內外任何型號，任何廠家生產的氣相色譜儀的使用
1、啟動前的準備：
① 將儀器從包裝箱內取出，檢查有無因運輸不當而損壞，核對儀器備件、 合格證及保修卡是否齊全。
② 加電解液：
● 取出備件中氫氧化鉀全部倒入一容器內，然後加入二次蒸餾水或去 離子水 500 毫升作為母液，充分攪拌等電解液完全冷卻後待用。
● 打開儲液桶蓋，將冷卻後的電解液（母液）倒入儲液桶內，然後再 加入二次蒸餾水或去離子水，不要超過上限水位線，也不要低於下 線，蓋上外蓋。
○3 使用氮氣時應先將側面上的氮氣排空閥打開，排空運行 20—30 分鐘（以 保證氮氣的純度，此時N2的數字顯示應在 500 左右）後擰緊排空閥。以 後每次使用氮氣都要先排空運行 20—30 分鐘。
④ 儀器使用時應注意流量顯示是否與色譜儀用氣量一致，如流量顯示超出 色譜儀實際用量較大時，應停機檢漏，其方法請參照儀器的故障原因與
排除方法。再用自檢方法檢查合格後方可使用，
⑤每次工作完畢後先關閉電源開關切斷電源，打開氮氣排空閥。
⑥定期檢查儀器上的過濾器中的吸附材料是否變色、失效，如變色、失效
請馬上更換或再生。（活性炭建議三個月更換一次，活性炭是一次性的，變色矽膠可以用坩堝加熱除水重複利用）其方法為，擰下過 濾器，再擰開過濾器上蓋，更換吸附材料後擰緊過濾器上蓋，將過濾器 裝到底座上擰緊。並檢查是否漏氣。（請勿在氣路系統中有壓力的情況 下更換過濾器）
儀器正面最左面兩個乾燥管是裝活性炭的，最右面2個是裝變色矽膠的。不能用替代乾燥吸附劑。也不能顛倒位置。
⑦儀器使用時，電解液會逐漸減少，當電解液位接近下限時應及 時補水，此時只需加入二次蒸餾水即可，切忌加液或加水時液位不要超過上 限，也不能低於下限，否則會燒毀儀器內部元器件。
若更換電解液，使用濃度為 10%左右的氫氧化鉀溶液。根據客戶使用情況，建議一年或者少於一年更換一次KOH溶液。長期不用要把電解液取出來，並清洗儲液罐。
2
⑧用戶不要自行將電解池拆卸打開，（用戶無法自行修理）以免影響整機運行。
⑨ 儀器如需搬運時請將儲液桶中的電解液用洗耳球吸乾淨，裝好上蓋，以
免殘留的電解液在運輸時外溢，將整個儀器腐蝕造成無法修復的後果。
2、儀器的自檢：（勿與色譜儀在線上）
○1 接通儀器的電源。
○2 打開電源開關、旋緊排空旋鈕不能漏氣。氫氣壓力、氮氣壓力、空氣壓 力開始上升，這時候H2的數字顯示應在 500 左右。在 5 分鐘內H2、 N2和 AIR的壓力指示達到 0.4MPa，N2的數字顯示應從 500 以上降至到 030 以 下，H2的數字顯示應從 500 以上降至到 000。同時空氣泵壓縮機也停止 工作。說明儀器系統工作正常，自檢合格。
○3 如在 5 分鐘後H2 的壓力指示達不到 0.4MPa， N2和AIR的壓力指示達不到
0.4MPa，N2的數字顯示在 030 以上，H2的數字顯示在 000 以上。可能是 氫氣有漏氣或氮氣排空閥沒有旋緊，請旋緊氮氣排空閥，使其達到合格 標準。
○4 如仍有問題請與我所技術服務部聯繫。聯繫電話：010—51798242。
3、儀器的使用：（與色譜儀在線上）
① 將儀器背面氫氣出口、氮氣出口、空氣出口的密封螺母取下。（請將其 保存好，以便今後檢查儀器之用）
② 用外徑為Φ3 氣路管將儀器的氫氣出口、氮氣出口、空氣出口與氣相色 譜儀的對應進氣口連線好，不能漏氣，若相應的氣源不用請將主機上密 封螺母擰緊即可。
2、 備件：
① 洗耳球 （帶4 不鏽鋼管） 1 套
② 氫氧化鉀分析純 （150 克,客戶自備） 1 瓶
③ 過濾器密封圈 （142.4） 4 個
④ 過濾器密封圈 （262.4） 4 個
⑤ 過濾器密封圈 （322.4） 4 個
⑥ 氣路密封圈 （61.9） 30 個
⑦ 接口螺帽 （M81 ） 3 個
3、 安裝使用說明書 1 本
4、 產品合格證 1 份
5、 產品保修卡 1 份
