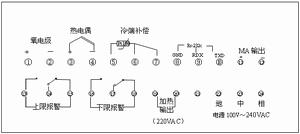

氧化鋯分析儀工作圖
"氧化鋯氧量分析儀主要用於測量燃燒過程中煙氣的含氧濃度，同樣也適用於非燃燒氣體氧濃度測量。 若一側氧氣含量已知（如空氣中氧氣含量為常數），則另一側氧氣含量（如煙氣中氧氣含量）就可用氧濃差電勢表示，測出氧濃差電勢，便可知道煙氣中氧氣含量。 由氧濃差電動勢經檢測儀錶轉換成與被測煙氣含氧量成線性關係的標準電壓信號，輸入到數字儀表輸入端，經A/D轉換輸入到儀表的CPU
測量原理
氧化鋯氧量分析儀主要用於測量燃燒過程中煙氣的含氧濃度，同樣也適用於非燃燒氣體氧濃度測量。在感測器內溫度恆定的電化學電池(氧濃差電池，也簡稱鋯頭)產生一個毫伏電勢，這個電勢直接反應出煙氣中含氧濃度值。
在氧化鋯電解質的兩面各燒結一個鉑電極，當氧化鋯兩側的氧分壓不同時，氧分壓高的一側的氧以離子形式向氧分壓低的一側遷移，結果使氧分壓高的一側鉑電極失去電子顯正電，而氧分壓低的一側鉑電極得到電子顯負電，因而在兩鉑電極之間產生氧濃差電勢。此電勢在溫度一定時只與兩側氣體中氧氣含量的差（氧濃差）有關。若一側氧氣含量已知（如空氣中氧氣含量為常數），則另一側氧氣含量（如煙氣中氧氣含量）就可用氧濃差電勢表示，測出氧濃差電勢，便可知道煙氣中氧氣含量。工作圖
由氧濃差電動勢經檢測儀錶轉換成與被測煙氣含氧量成線性關係的標準電壓信號，輸入到數字儀表輸入端，經A/D轉換輸入到儀表的CPU,經運算後，一路輸送至儀表顯示氧含量, 一路輸送至儀表顯示溫度值,並輸出相應的脈衝控制信號控制溫度值,或4-20mA模擬信號，供其他控制系統使用,儀表設有氧含量、溫度報警指示，並附有外接報警繼電器。
氧化鋯分析儀採用可靠的開關電源，冷端補償採用三線制Pt100，低漂移運放，高分辯率A/D轉換，LED高亮度、雙排數字顯示，PID溫度自整定控制，帶有4-20Ma，或RS232/485通訊接口.
| 外型 | 外型尺寸mm | 開孔尺寸mm（高×寬） |
| 橫式（H） | 160×80×110 | 152+1×76+1 |
| 豎式（S） | 80×160×110 | 76+1×152+1 |
| 壁掛式（G） | 220×170×75（高×寬×厚） |
