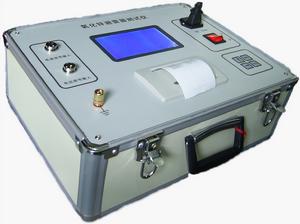

氧化鋅避雷器帶電測試裝置

a、避雷器泄漏電流全電流（含諧波）：I1 d、全電流峰值：Ip 5、測量範圍：泄漏電流：Ix

一、簡介

氧化鋅避雷器帶電測試裝置（Zinc oxide arrester test device charged）是最新開發的全功能測試儀器，是檢測氧化鋅避雷器運行中的各項交流電氣參數的專用儀器。是用於現場和實驗室檢測避雷器各項相關電氣參數的專用儀器，廣泛套用於氧化鋅避雷器的現場線上監測（帶電測試）和實驗室（停電檢修）的測試中。符合中華人民共和國電力行業標準《DL474.5—92現場絕緣試驗實施導則—避雷器試驗》的要術。本儀器採用微電腦進行採樣、控制等先進技術，可測量氧化鋅避雷器在工頻電壓下的全電流、三次諧波、阻性電流、阻性電流峰值、容性電流、有功功率等。並顯示電壓、電流的波形及列印輸出。

二、特點

1、液顯圖文顯示，漢化列印，界面直觀，自動化程度高，便於現場人員操作和使用。
2、先進的數位訊號處理技術，抗干擾性能強，測量結果精度高，用戶可從液晶顯示屏上直接觀察信號波形，具有示波器功能。
3、安全可靠，採用隔離變壓器和高阻分壓，從而避免 PT 二次側短路。
4、體積小，重量輕，便於攜帶。

二、技術特性

1、電源：AC 220V±10%，50Hz±1%。
2、參考電壓輸入範圍：AC10～220V。
3、測量參數：
a、避雷器泄漏電流全電流（含諧波）：I1 I3 I5 I7 。
b、泄漏電流阻性分量（含諧波）：IR1 IR3 IR5 IR7 。
c、阻性電流峰值：正峰值 Ir+ 負峰值 Ir-
d、全電流峰值：Ip
e、運行（或試驗）電壓值（含諧波）：U1 U3 U5 U7
f、避雷器功耗：Pw
4、測量精度：5%
5、測量範圍：泄漏電流：Ix = 0～10mA

三、注意事項

1、儀器必須可靠接地，以保證設備和個人安全。
2 、停電試驗時，應在試品的低壓側（地線）中串入一計數器或 100Ω—150Ω的電阻（測試儀中已配），並在計數器或電阻兩端取 I x信號，否則可能使儀器帶高壓，切勿將高壓直接引入儀器內，同時，試驗變壓器低壓端必須可靠接地。
3 、試驗線路接好後，套用萬用表確認 Ix 引入儀器導線之間處於導通狀態，以防止高壓迴路開路。
4、 進入測量前，應輸入變比倍數和電壓接入檔。
5 、線上測試時，應取與被測避雷器相同的 PT 信號作為電壓參考信號。本測試儀所配的 兩根電壓信號的一端各配有一隻不過 100mA的保險絲，當接線錯誤導致短路時，該保險絲會起到保證 PT或試驗變壓器的作用，因此，當測試儀所顯示的試驗電壓不對時，在確認輸入變比和電壓通道無誤後，請檢查該保險是否燒斷。
