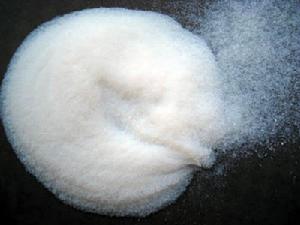

簡介
氣相三氧化二鋁是採用與氣相二氧化矽類似氣相法工藝製得的BET表面積為100±15粒徑為13納米的三氧化二鋁。具有親水性氣相二氧化矽所有優點，提高靜電摩擦型粉末的正電帶電性。CAS NO:1344-28-1氣相三氧化二鋁具有非常高的正電性趨向。由於這個原因，氣相三氧化二鋁通常被用於靜電摩擦法施工的粉末塗料，不僅在粉末塗料接觸聚四氟乙烯管材增加靜電電荷，而且可調整流動性能。
物理化學數據
氣相三氧化二鋁性質 | 單位 | 典型值 |
BET表面積 | （m/g） | 100±15 |
平均粒徑 | nm | 13 |
壓緊密度 | 約50 | |
乾燥失重（105℃2h） | （wt%） | ≤5.0 |
灼燒失重(1000℃2h) | （wt%） | ≤3.0 |
PH值 | （wt%） | 4.5-5.5 |
SiO2含量 | （wt%） | ≤0.1 |
AL2O3含量 | （wt%） | ≥99.6 |
Fe2O3含量 | （wt%） | ≤0.2 |
TiO2含量 | （wt%） | ≤0.1 |
HCL含量 | （wt%） | ≤0.5 |
篩余物依照Mocker,45μm | （wt%） | ≤0.05 |
單位包裝 | kg | （淨重）10 |
產品特性及套用
高度分散的氣相三氧化二鋁用作助流劑，PET薄膜的防粘連劑，也可在螢光管和電燈泡以及環保型粉末塗料用作防護和粘結層。氣相三氧化二鋁 Alu C也用於高質量噴墨列印紙的塗層，為紙張提供高光澤和卓越的列印質量。增加塗料耐磨性能；在粉末塗料中助流動，提高上粉率；在卷鋼塗料中，可做為熱和輻射的保護劑；改善粉體帶電量。在用靜電發進行粉末塗料施工時，氣相三氧化二鋁 Alu C能提高粉末的流動性，而且由於它帶有正電荷，還可以改善粉末塗料採用靜電摩擦法施工塗裝性能。在螢光燈中套用功能
- 作為選擇性紫外線反射材料
- 作為汞擴散的阻擋層
- 作為螢光粉層無機粘結劑
- 採用氧化鋁保護膜提高了螢光燈的光效、流明和壽命
在粉末塗料中套用功能
- 減少靜電荷產生
- 提高粉末的流動性
- 改善在擠出機中加工性
- 避免潮氣吸收，延長貯藏穩定性
- 增加在底材上的流變性能和邊角覆蓋性
氣相三氧化二鋁是帶正電性的，對於所有的粉末塗料，可在細粉碎前或在細粉碎後乾混。由於它所帶有的正電性，氣相三氧化二鋁極其適合於靜電摩擦法施工，有些情況下，氣相三氧化二鋁可以使無法摩擦起電的產品帶上摩擦靜電荷。氣相三氧化二鋁Alu C 的混合作用可減少阻礙流動的靜電荷，並在施工過程中幫助粉末的沉積。推薦的添加比例是配方總量的0.1~0.3% 。氣相三氧化二鋁Alu C 的獨特好處部分得益於其製造過程中的超細顆粒大小和分布的控制，以及自身顆粒表面的電荷。
