氣差壓變送器

4～20mA(二線制)、0～5V、1～5V、0～10V(三線制)供電電壓: -20～85℃(HDP801)、-20～150℃(HDP801H)環境溫度: 常溫(-20～85℃)負載電阻:

概述

◆ 定義：
氣差壓變送器是一種用來測量兩個氣體壓力之間差值的感測器，通常用於測量某一設備或部件前後兩端的壓差，也稱風差壓變送器。
◆ 結構：
採用OEM矽壓阻式差壓芯體組裝而成，外殼多為鋁合金結構，也有特殊使用要求做成不鏽鋼外殼。兩個壓力接口為M10螺紋和旋塞結構，可直接安裝在測量管道上或通過引壓管連線。
◆ 用途：
廣泛套用於鍋爐送風、井下通風等電力、煤炭行業、超淨廠房自動化檢測壓力過程控制領域。
◆ 主要技術參數（參考HDP802）：
測量范程: -100Kpa～0～200Pa～1KPa～1MPa
耐壓範圍: 三倍量程值
綜合精度: 0.2%FS、0.5%FS 、1.0%FS
輸出信號: 4～20mA(二線制)、0～5V、1～5V、0～10V(三線制)
供電電壓: 24DCV(12～36DCV)
介質溫度: -20～85℃(HDP801)、-20～150℃(HDP801H)
環境溫度: 常溫(-20～85℃)
負載電阻: 電流輸出型：最大800Ω；電壓輸出型：大於50KΩ
絕緣電阻: 大於2000MΩ (100VDC)
密封等級: IP65
長期穩定性能: 0.1%FS/年
振動影響: 在機械振動頻率20Hz～1000Hz內，輸出變化小於0.1%FS
電氣接口(信號接口): 直接引線輸出
機械連線(螺紋接口): M10×1，可按用戶要求設計生產

套用

木梢的吸取

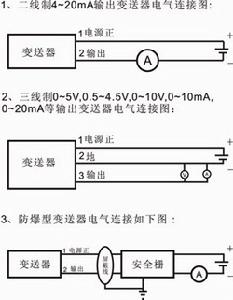

木業機械加工產生大量木梢,可通過吸風管道抽取並集中放置,可通過風差壓變送器力檢測並通過變頻恆壓控制吸風機實現自動化工作(參考電氣連線圖,右示),
