主要技術參數
1.使用介質:清潔、乾燥、且不含腐蝕性的壓縮空氣
2.工作氣源壓力:0.4-0.7MPa
3.工作環境溫度:標準型:-20℃-+80℃
高溫型:-20℃-+180℃(瞬時可達200℃)
4.迴轉角度:90+-3
5.電磁閥電源:AC220V或DC24V,可按用戶要求。
6.輸出扭矩:GT雙作用執行器
GT彈簧復位執行器

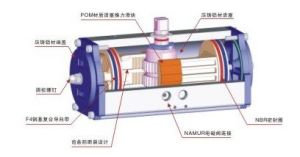

傳動結構原理
當壓縮空氣進入氣動執行器時,氣體推動雙活塞向兩端直線運動,活塞上的齒條帶動旋轉軸上的齒輪逆時針方向轉動90°,閥門即被打開。此時氣動執行器兩端的氣體隨B管咀氣體推動雙活塞向中間直線運動,活塞上的齒條帶動旋轉軸上的齒條順時針方向轉動90℃,閥門即被關閉。此時氣動執行器中間,的氣體隨A管咀排出。以上為標準型的傳動原理。根據用戶需求,氣動執行器可裝置成與標準型相反的傳動原理,即旋轉軸順時針方向轉動為開啟閥門,逆時針方向轉動為關閉閥門。
單作用(彈簧復位)氣動執行器A管咀為進氣口,B管為排氣口(安裝消聲器)A官咀進氣為開啟閥門,斷氣時靠彈簧力關閉閥門。
氣動閥門型號的選擇
1.雙作用氣動執行器的選擇:
選擇雙作用執行器,查找雙作用氣動執行器扭矩表,根據需要的扭矩值,再增加10%的安全值,然後根據氣源的工作壓力,查找扭矩表,則得準確的GT型號。例如:控制一個需要200Nm扭矩的閥門,考慮安全因素增加10%達到220Nm,可選擇GT127×90型號的執行器(在0.5MPa時提供275Nm的扭矩):或選擇GT118×90型號的執行器(在0.6MPa時提供252Nm的扭矩。
2.彈簧復位執行器的選擇:
選擇彈簧復位執行器,應根據需要的扭矩值,再增加20%的安全值,在彈簧復位扭矩表內的彈簧扭矩欄內,查找一個剛好比安全值一些的扭矩值,根據氣源壓力,即可找到準確的GT單作用執行器的型號(此值應比彈簧扭矩大一些)。例如:控制一個需80Nm扭矩的閥門,為了安全,增加扭矩的20%得到96Nm,在標有彈簧扭矩的欄內GT127+90°K4這一行找到100Nm的值,沿著該行向右找,在標有0.5MPa的欄內找到107Nm的扭矩值,所需執行器的型號為GT127+90°,K4,所需氣源壓力為0.5MPa.
