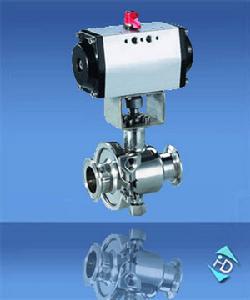

概述
性能參數
1、公稱通徑：15~80mm;2、公稱壓力：PN(1.6，2.5,4.0，6.4)Mpa;<
3、連線形式：卡箍夾套；
4、閥體材料：ZG1Cr18Ni9Ti,ZG1Cr18Ni12mo2Ti, CF8，CF8m;
5、溫度範圍：常溫-40℃~180℃，中溫-40℃~350℃,高溫-40OC-450OC;
6、填料：型聚四氟乙烯填料，柔性石墨；
7、閥芯型式：O型閥芯
8、流量特性：快開特性
9、閥芯材料：Icr18Ni9TI 0017Ni12Mo2Ti;
10、閥座材料：聚四氟乙烯(PTFE),特製PPL，金屬閥座
11、可調比：350:1;
12、氣缸形式：單缸或雙缸式
13、氣缸工作壓力：0.4~0.7 Mpa;
14、氣缸開關時間：雙作用式1~5秒;
15、氣缸空氣耗量：1~131L;
16、電磁閥電源：220VAC，110VAC,24VAC，24VD
技術參數
空氣驅動 | 壓縮空氣 4-6bar(可帶手輪) |
公稱通經 | 15～100mm |
公稱壓力 | 1.6～6.3Mpa |
適用溫度 | -20～+200℃ |
連線方式 | 對焊、卡箍 |
閥結構 | 三塊式 |
閥體材質 | 316L、316 |
閥芯材質 | 316L、316 |
密封材質 | PTFE |
適用介質 | 衛生級別工礦適用 |
可選附屬檔案 | 限位開關、定位器、電磁閥、減壓閥 |
連線尺寸
通徑 (mm) | 英寸″ | 尺寸（ mm） | |||||
卡箍 | 對接 | ||||||
L | D1 | D2 | L | D1 | D2 | ||
15 | 1/2 | 88.9 | 9.4 | 25.4 | 88.9 | 9.4 | 12.7 |
20 | 3/4 | 101.6 | 15.7 | 25.4 | 101.6 | 15.7 | 19.1 |
25 | 1 | 114.3 | 22.1 | 50.4 | 114.3 | 22.1 | 25.4 |
40 | 1 1/2 | 139.7 | 34.8 | 50.4 | 139.7 | 34.8 | 38.1 |
50 | 2 | 158.8 | 47.5 | 63.9 | 158.8 | 47.5 | 50.8 |
65 | 2 1/2 | 197.5 | 60.2 | 77.5 | 197.5 | 60.2 | 63.5 |
80 | 3 | 228.6 | 72.9 | 90.9 | 228.6 | 72.9 | 76.2 |
100 | 4 | 241.3 | 97.4 | 118.9 | 241.3 | 97.4 | 101.6 |
材質零件明細
序號 | 零件名稱 | 材 質 | ||
C | P | R | ||
1 | 閥蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
2 | 墊片 | PTFE | PTFE | PTFE |
3 | 閥座 | PTFE | PTFE | PTFE |
4 | 球體 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
5 | 閥座 | PTFE | PTFE | PTFE |
6 | 夾套閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
7 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
8 | 閥桿 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
9 | 墊片 | PTFE | PTFE | PTFE |
10 | 填料 | PTFE | PTFE | PTFE |
11 | 襯套 | PTFE | PTFE | PTFE |
12 | 彈墊 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
13 | 墊片 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
14 | 螺母 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
15 | 連線支架 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
16 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
17 | 連線套 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
18 | 氣動裝置 | |||
19 | 位置指示器 | 塑膠 | 塑膠 | 塑膠 |
