氣動單向隔膜泵

氣動單向隔膜泵

氣動單向隔膜泵進氣口前必須裝有空氣過濾調壓裝置,以防止氣源中的水和油渣進入泵內氣動腔,導致氣道堵塞,使泵不能正常工作。 (導致泵不能工作的主要原因)氣動單向隔膜泵的工作壓力應控制在0.2-0.5MPa,超出此範圍可能使泵停止工作。 氣動單向隔膜泵內隔膜片為易損件,一般情況下使用時間超過六個月建議更換,以免膜片破損後介質進入氣動腔堵塞氣道,使泵停止工作。

什麼是氣動單向隔膜泵

隔膜泵又稱控制泵,是執行器的主要類型,通過接受調製單元輸出的控制信號,藉助動力操作去改變流體流量。氣動單向隔膜泵一般由執行機構和閥門組成。採用壓縮空氣為動力源,對於各種腐蝕性液體,帶顆粒的液體,高粘度、易揮發、易燃、劇毒的液體,均能予以抽光吸盡。

氣動單向隔膜泵技術參數及圖片

技術參數

進出口管徑
(mm)
工作氣壓
(MPa)
最大耗氣量
(m3/h)
介質流量
(L/min)
自吸高度
(M)
揚 程
(M)
10 12 20 0.2-0.5 4 4-12 2 4

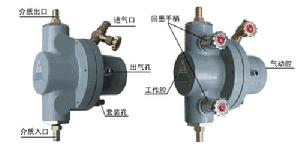

氣動單向隔膜泵圖片

氣動單向隔膜泵的工作原理

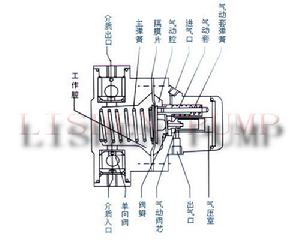

SS-2A型氣動單向隔膜泵由工作腔和氣動腔兩大部分組成,中間由隔膜片隔開,如下圖示:壓縮空氣由進氣口進入氣動腔,由於壓力增大使隔膜片向左移,主彈簧被壓縮,單向閥開啟,將工作腔中的介質壓出,氣動閥芯左移關閉進氣口,空氣經閥瓣、氣動套、氣壓室,由出氣口排出,氣動腔減壓,隔膜片復位並向右推,進氣口開啟,進入下一個動作周期。連續往復式運動引導介質吸入和排出,完成介質的輸送工作。

氣動單向隔膜泵工作特性

氣動單向隔膜泵廣泛套用於包裝印刷業的水性油墨印刷機、凹版印刷機、柔性版印刷面的墨料提升循環系統,也可用於輸送其他各種粘度的液體,如水、油、漿液、腐蝕性或帶微小固體顆粒的液體。以壓縮空氣為動力,工作過程中不會產生火花、靜電和電磁干擾,可直接用於易燃易爆場所。結構合理,操作方便。介質的流量可根據其粘度及使用需求量,通過改變氣源壓力或針型閥的進氣量來進行無極調節。QBY-HL2002型泵配有回墨手柄,工作完畢後同時按下兩個手柄,泵及管道內的存余介質會自動返回到容器中,節約原料,便於清洗(再次工作時需先拉出手柄)。對工作介質有腐蝕性的用戶,可提供專用抗腐蝕隔膜片以滿足其特殊要求。

氣動單向隔膜泵的安裝方式及注意事項

氣動單向隔膜泵必須按泵體上的箭頭指示向上垂直安裝。將泵體下部的套裝孔直接套裝於直徑12的圓軸上(圓軸可通過角板與機器板或墨料桶連線),並用螺栓壓緊。氣動單向隔膜泵進氣口前必須裝有空氣過濾調壓裝置,以防止氣源中的水和油渣進入泵內氣動腔,導致氣道堵塞,使泵不能正常工作。(導致泵不能工作的主要原因)氣動單向隔膜泵的工作壓力應控制在0.2-0.5MPa,超出此範圍可能使泵停止工作。 氣動單向隔膜泵內隔膜片為易損件,一般情況下使用時間超過六個月建議更換,以免膜片破損後介質進入氣動腔堵塞氣道,使泵停止工作。更換膜片時,注意泵片強力彈簧彈出傷人。注意:如安裝方法不正確會使泵不能工作。 一般情況下,工作完畢後應及時排出泵記憶體余介質,並用水或相應的分解溶劑清洗泵的工作腔(可在泵的工作狀態下進行),以防止泵內兩個單向閥的鋼球與其他部件發生粘連,使泵不能正常抽液。

氣動單向隔膜泵常見故障及維修

序號 故障現象 原因 排除方法
1 氣動部分工作正常,但不提升介質 1可能是泵的進口有泄漏 1、檢查介質進口軟管是否破裂,如有破裂請予以更換


2推拉開關沒有拔出 2、拔出推拉開關


3沒有垂直安裝 3、垂直安裝隔膜泵


4清洗不徹底 4、按第四條徹底清洗
2 隔膜泵工作不正常或當機,介質池中有氣泡 膜片損壞 更換膜片
3 隔膜泵工作不穩定,或伴有喘息聲 可能是壓縮空氣不清潔,雜質殘留於氣動腔造成的 拆下介質腔及後蓋,將氣動腔整體置於清洗溶液中往復運動以去掉雜質,還原裝好後若還不行,請返廠修理
4 氣體或介質泄漏 因為密封老化造成的 更換泄露處密封件即可,若推拉開關泄漏應予以更換
