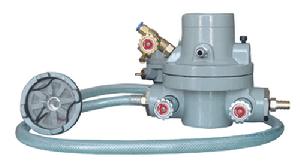

單向氣動隔膜泵

單向氣動隔膜泵

單向氣動隔膜泵是由工作腔和氣動腔兩部分組成的一種施工設備,中間有一種隔膜分開。

工作原理※
單向氣動隔膜泵由工作腔和氣動腔兩部分組成,中間有隔膜片隔開,如圖示:壓縮空氣由進氣口進入氣動腔,由於壓力增大使隔膜片向左移,主彈簧被壓縮,單向閥開啟,將工作腔中的介質壓出,氣動閥芯左移關閉進氣口,空氣經閥瓣,氣動套,氣壓室,由出氣孔排出,氣動腔減壓,隔膜片復位並向右推,進氣口開啟,進入下一個動作周期。連續往復式運動引導介質吸入和排出,完成介質的輸送工作。 本產品為氣動驅動,沒有電磁火花等可以套用在亦然易爆的工作場合用於流體的傳輸和運送!
※工作特性※
本泵廣泛套用於包裝印刷業的水性油墨印刷機、凹版印刷機、柔性版印刷機的墨料提升循環系統,也可用於輸送其他各種粘度的液體,如水、油、漿液、腐蝕性或帶微小固體顆粒的液體。
壓縮空氣為動力,工作過程中不會產成火花、靜電和電磁干擾,可直接用於易燃易爆場所。
結構合理,操作方便。介質的流量可根據其粘度及使用需求量,通過改變氣源壓力或針形閥的進氣量來進行為無級調節。
三勝SS-2A型泵配有回墨手柄,工作完畢後同時按下兩個手柄,泵及管道內的存余介質會自動返回容器中,節約原料,便於清洗(再次工作時需先拉出手柄)。技術參數如下:
單向氣動隔膜泵單向氣動隔膜泵
進出口管徑
(mm)
工作氣壓
(MPa)
最大耗氣量
(m3/h)
介質流量
(L/min)
自吸高度
(M)
揚 程
(M)
10 12 20 0.2-0.5 4 4-12 2 4

單向氣動隔膜泵工作圖解

單向氣動隔膜泵工作原理圖解單向氣動隔膜泵工作原理圖解
 單向氣動隔膜泵由工作腔和氣動腔兩大部分組成,中間由隔膜片隔開,如圖示:壓縮空氣由進氣口進入氣動腔,由於壓力增大使隔膜片向左移,主彈簧被壓縮,單向閥開啟,將工作腔中的介質壓出,氣動閥芯左移關閉進氣口,空氣經閥瓣、氣動套、氣壓室,由出氣口排出,氣動腔減壓,隔膜片復位並向右推,進氣口開啟,進入下一個動作周期。連續往復式運動引導介質吸入和排出,完成介質的輸送工作。

單向氣動隔膜泵常見故障及維護

序號 故障現象 原因 排除方法
1 氣動部分工作正常,但不提升介質 1可能是泵的進口有泄漏 1、檢查介質進口軟管是否破裂,如有破裂請予以更換


2推拉開關沒有拔出 2、拔出推拉開關


3沒有垂直安裝 3、垂直安裝隔膜泵


4清洗不徹底 4、按第四條徹底清洗
2 隔膜泵工作不正常或當機,介質池中有氣泡 膜片損壞 更換膜片
3 隔膜泵工作不穩定,或伴有喘息聲 可能是壓縮空氣不清潔,雜質殘留於氣動腔造成的 拆下介質腔及後蓋,將氣動腔整體置於清洗溶液中往復運動以去掉雜質,還原裝好後若還不行,請返廠修理
4 氣體或介質泄漏 因為密封老化造成的 更換泄露處密封件即可,若推拉開關泄漏應予以更換
