氣動三通法蘭球閥概述
氣動三通法蘭球閥可分為L型和T型。L型三通球閥用於介質流向的切換，能使相互垂直的兩個通道連通。三通球閥一般採用兩閥座結構，亦可采
用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任
一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

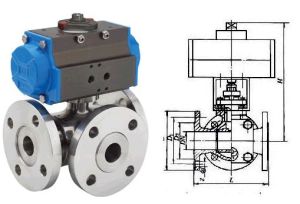

氣動三通法蘭球閥結構圖
氣動三通法蘭球閥結構圖 氣動三通法蘭球閥結構圖 氣動三通法蘭球閥結構圖 氣動三通法蘭球閥結構圖 氣動三通法蘭球閥的工作原理
氣動三通法蘭球閥的球體分L型和T型，氣動執行器帶動球體經90度的旋轉動作來達到換向的控制目的，或經180度的旋轉動作來達到換向與分流
合流的控制目的。執行器與閥體的直接連線減少了發生故障的機率。
氣動三通法蘭球閥技術參數
| 閥體形式 | 三通鑄造球型閥 |
| 公稱通徑 | DN15~200mm |
| 公稱壓力 | 國標PN1.6、2.5、4.0、6.4MPa；美標ANSI150、300LB；日標JIS10、20、30K |
| 法蘭標準 | JIS、ANSI、GB、JB、HG等 |
| 連線形式 | 法蘭式、螺紋式(適用於1/2"～2") |
| 閥蓋形式 | 整體式 |
| 壓蓋型式 | 壓板壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
| 閥芯形式 | O型球體閥芯 |
| 流量特性 | 快開特性 |
| 執行器型號 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
| 供氣壓力 | 0.4~0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -20～+90℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)--失氣時閥位保持(FL) |
| 可配附屬檔案 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
