粉料氣力提升泵概況
粉體氣力提升泵 屬於一種低壓空氣輸送物料設備（氣力輸灰泵），適用於連續，均勻地垂直提升輸送乾燥粉狀物質，其輸送能力較大且提升高度較高，在水泥工業中被廣泛地用於給帶預熱器窯的窯尾提升供應生料，此外在冶金，化工行業中日益被廣泛套用。 氣力提升泵輸送系統主要由泵體，輸送管道及氣源三部分組成，LG型氣力提升泵具有占地面積小，安裝方便，運行可靠，操作簡捷，在運行過程中設備本身幾乎無磨損，工作時泵體內部無壓力，故其上部給料管道不需要鎖風裝置；且提升泵還可以克服餵料設備瞬間餵料不均勻造成的供料波動現象。
氣力提升泵分類
氣力提升泵按輸送物料的種類可分為固液相提升泵、粉料提升泵；
其工作原理都是利用高速氣流將物料經管道輸送至指定地點，它的功能除了提升，更重要的是要把物料輸送到指定的位置。
外形圖| 規格 | DN800 | DN1000 | DN1250 | DN1400 | DN1600 |
| 泵體 內直徑 | d=φ800 | d=φ1000 | d=φ1250 | d=φ1400 | d=φ1600 |
| 進料管 規格 | φ219×6 | φ273×6.5 | φ325×8 | φ283 | φ384 |
| 出料管規格 | φ159×4.5 | φ219×6 | φ325×8 | φ283 | φ384 |
| 最大輸送能力 | 22t/h | 50t/h | 80t/h | 85t/h | 125～170t/h |
| 最大提升高度 | 100m | 100m | 100m | 65m | 65m |
| 空氣需求量 | 20m/min | 30～45m/min | 100m/min | 80m/min | 140～200m/min |
| 風機壓力 | 0.06Mpa | 0.06Mpa | 0.06Mpa | 0.06Mpa | 0.06Mpa |
| 物料最高溫度 | <120℃ | <120℃ | <120℃ | <120℃ | <120℃ |
| 物料含水量 | <1% | <1% | <1% | <1% | <1% |
| 設備總高 | H=6000mm | H=6500mm | H=8913mm | H=8700mm | H=9140mm |
| 設備總重 | 1500kg | 2000kg | 2600kg | 3500kg | 3930kg |
| 安裝尺寸 | φ800-3×M20 | φ1000-3×M20 | φ1250-3×M20 | φ1400-3×M20 | φ1600-3×M20 |
工作原理
氣力提升泵相當於一台低壓流態化倉罐，提升泵的上部為泵體，下部為氣化室，中間隔有多孔透氣板。一次風出口裝有噴嘴，對準輸料管：輸料管下部出口裝有膨脹倉，二次風與氣化室相連，透過透氣層，將灰吹起形成癱態化狀態;輸送的物料隨來自噴嘴的壓縮空氣流通過提升管向上輸送。其風量由球閥來調節，氣源由羅茨風機供給。 打開氣源閥門給氣力提升泵進風管供氣，同時調節流化氣風管上的球閥，使物料在提升泵下部的流化倉內充分流化，這時當供給進風管的氣源壓力達到額定值時，由噴嘴高速噴出的空氣流產生的牽引力引導已被流化的粉狀物料沿著泵體中心的輸送管及外接的管道提升至所需高度。

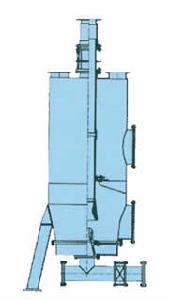

結構原理圖
