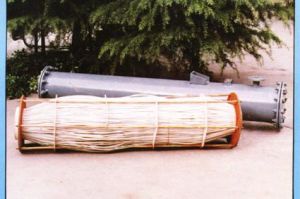

氟塑膠管殼式換熱器由殼體、氟塑膠傳熱管束、氟塑膠管板、折流板(擋板)和管箱等部件組成。殼體多為圓筒形，內部裝有氟塑膠管束，管束兩端固定在管板上。進行換熱的冷熱兩種流體，一種在管內流動，稱為管程流體;另一種在管外流動，稱為殼程流體。氟塑膠管殼式換熱器是塑膠換熱器的一個重要品類。自德國1938年合成出氟塑膠以來，氟塑膠換熱器的研製和套用得到了很大發展。氟塑膠管殼式換熱器是一種新型且可以在較高工作溫度和壓力條件下仍具有耐強腐蝕性能的換熱器。國內對氟塑膠換熱器的研究套用起步較晚。鄭州工業大學研製開發的“氟塑膠管殼式換熱器管板限脹施壓加熱焊接”工藝，解決了氟塑膠管子與管板連線時的冷流性、難焊接、難熔融加工三個關鍵技術問題後，使國內氟塑膠管殼式換熱器的製造與使用成為現實。目前氟塑膠換熱器憑藉其優異的性能為眾多行業重視及套用。國內製作氟塑膠換熱器換熱管束與管板的材質主要有聚四氟乙烯和聚全氟乙丙烯兩種氟塑膠。
氟塑膠管殼式換熱器是一種新型且可以在較高工作溫度和壓力條件下仍具有耐強腐蝕性能的換熱器。目前國內製作氟塑膠換熱器換熱管束與管板的材質主要有聚四氟乙烯和聚全氟乙丙烯兩種。將氟塑膠換熱管束和氟塑膠管板（與氟塑膠或其他材質的折流板、隔板、固定限位環等）組裝以形成冷、熱流體相隔開的結構稱之為氟塑膠換熱元件。1985年鄭州工業大學研製組採用管板限脹施壓加熱焊接工藝成功地解決了管式氟塑膠換熱器的管子與管板焊接技術這一難題。氟塑膠管殼式換熱器的初始傳熱係數比氟塑膠換熱器的傳熱係數大，但氟塑膠管殼式換熱器隨著使用時間的延續，其換熱管束的污垢層厚度逐漸增加而使傳熱係數逐漸降低。氟塑膠換熱管壁表面光滑且不易結垢，工作時在流體溫度變化的作用下換熱管束易沿軸向和徑向方向頻繁伸縮，其結果可除去污垢有利熱交換。氟塑膠管殼式換熱器技術參數：
①“焊縫”經常溫下氣密性試驗不泄露，耐壓＞4*105Pa
②“焊縫”在常溫下剪下強度t≥4*105Pa（設計要求r=7*105Pa）
③焊縫在溫度150℃、壓力3~4*105Pa條件下性能可靠。
