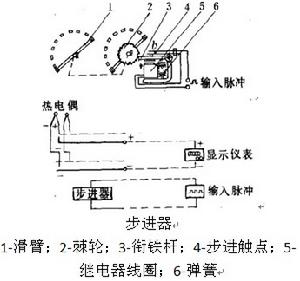

通過切換步進觸點的方式將輸入脈衝數轉換成步進序號的器件。 一般用電磁線圈通電驅動步進觸點和電磁線圈斷電驅動步進觸點兩種。 圖示為斷電驅動步進觸點的步進器(圖示為斷電狀態)和用於巡檢的示意圖。

通過切換步進觸點的方式將輸入脈衝數轉換成步進序號的器件。一般用電磁線圈通電驅動步進觸點和電磁線圈斷電驅動步進觸點兩種。它多用於輸入脈衝的計數、插孔操縱台轉換迴路、時序控制迴路和多點巡迴檢測切換迴路。圖示為斷電驅動步進觸點的步進器(圖示為斷電狀態)和用於巡檢的示意圖。當送進一個脈衝信號時,電磁線圈內的銜鐵動作,棘輪帶動觸點轉動一個步進間距後步進觸點b斷開,使電磁線圈斷電。銜鐵桿在彈簧作用下,重新鎖住棘輪,使步進開關停在該位置不動,完成一個步進動作。步進器的接點數一般為00~99,步進速度一般為40步距/min左右。
